ZWPD5100脉冲电流开关柜局放监测系统

一、技术发展历程

脉冲电流法是当前普遍认可且广泛使用的一种局部放电量测试方法，其结果是以pC为单位的视在放电量，属于定量性质的测量，能客观反映电气设备的绝缘状态。IEC 对此在2000年制定了专门的检测标准。每一次局部放电现象都伴随着正负电荷的中和，表现为一个具有极陡上升沿的电流脉冲，脉冲电流法即通过测量该脉冲电流的大小来计算局部放电量的大小。基于脉冲电流法的局部放电测试通常用于电气设备的型式试验、出厂试验和其他离线测试中,通过无局部放电的可控升压测量系统实现测试。而实际运行设备现场由于存在各种形式的电磁干扰，并不具备相比于离线测试时的无局部放电升压测试条件，所以基于脉冲电流法的带电或在线局部放电测试应用较少。

根据上述特点，本公司进行了改进，采用先进软硬件相结合的消噪抗干扰技术，实现了该方法在运行高压开关柜设备中的应用。锐意创新，坚持走技术研发之路，确保产品技术领先，以满足当今企业客户对产品性能不断提升的要求，让客户充分的受益于我们的领先技术和出色的可靠性。

二、技术特点

该技术在脉冲电流法的基础上进行了改进，共用高压开关柜带电显示装置的绝缘子式电容传感器进行在线局部放电监测，检测方法和结果符合IEC60270-2000及GB/T 7354-2003标准。

该技术的优点如下：

（1）高压开关柜普遍配置了带电显示器，通过一个母线支撑绝缘子等效成的电容器和LED灯串联实现对三相母线带电情况进行指示。该技术将该等效电容器作为脉冲电流法局部放电测试的耦合电容器，并通过集成了局放加强器的带电显示装置外接测试系统实现对局部放电的在线监测。该技术对三相信号同时采集、分析、处理，通过硬件算法将电网中的高次谐波干扰及其他的共模干扰滤除掉。该技术使用开关柜原有的绝缘子等效电容器来进行监测，无须再增设电容传感器，减少了安装成本及布线。

（2）该技术采用标准的PD信号发生器进行在线校准，这一技术在国内还没有，通过在线校准可以消除开关柜内部各种等效参数的影响，进而保证检测的精度，符合国家标准和国际标准。

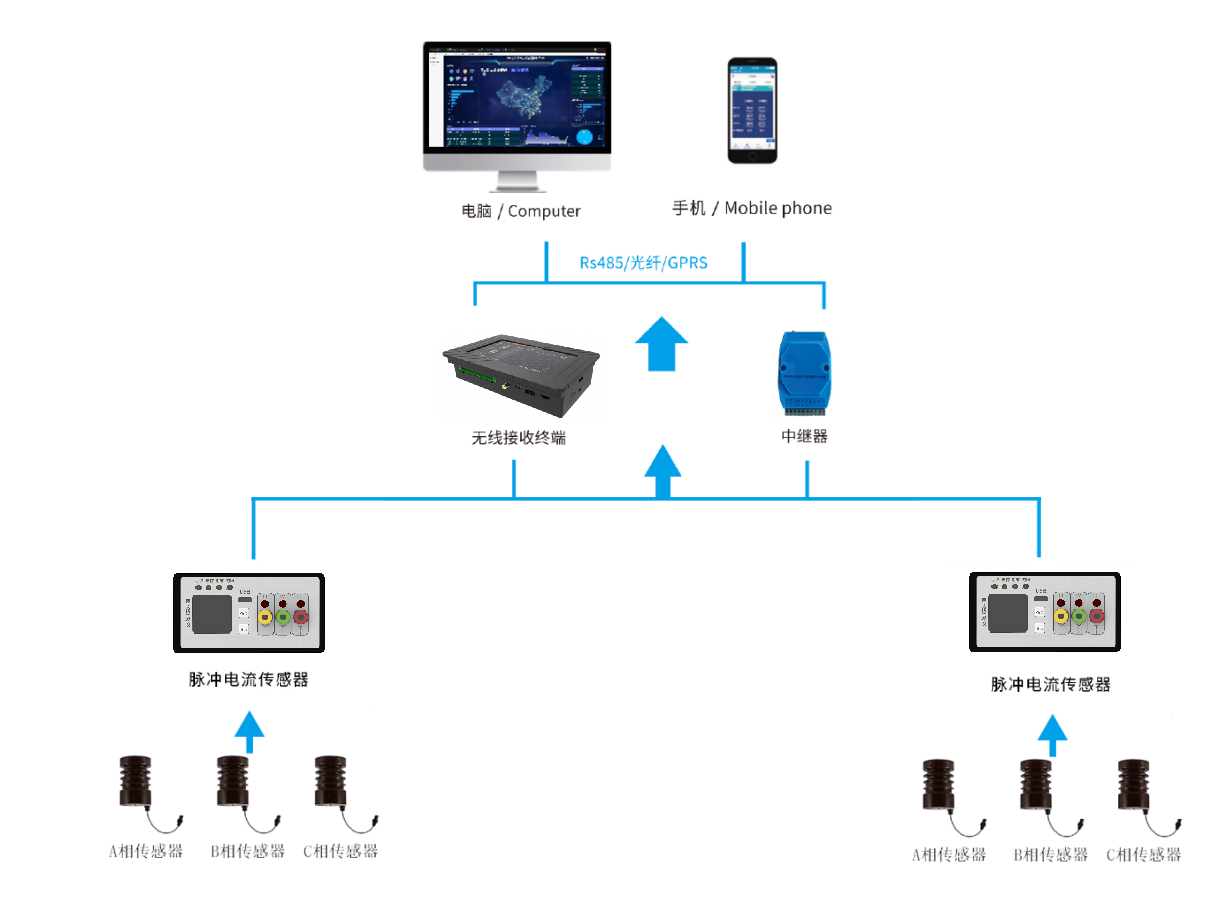

3、局放在线监测拓扑图

 局放在线监测装置采用超低功耗设计，抗干扰能力强，可在线校准；兼备三相带电显示功能，LED显示开关柜是否带电，免维护功耗低，可核相且核相电压低。

4、技术参数

4.1 功能参数

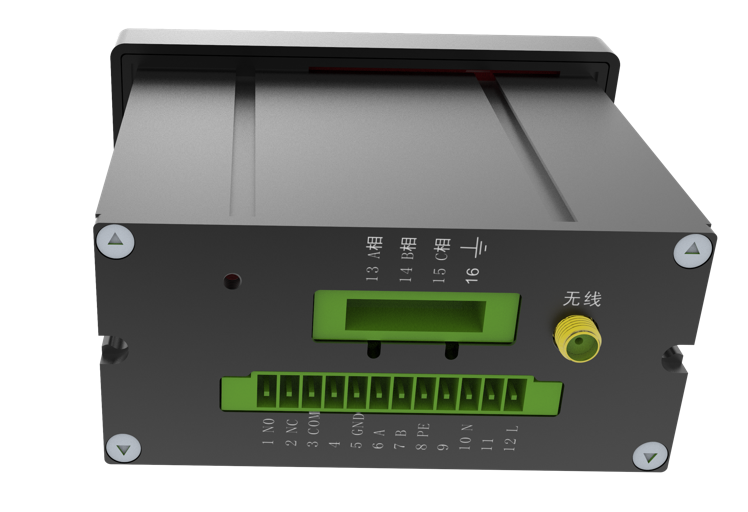

4.2 电气接线及端子定义图

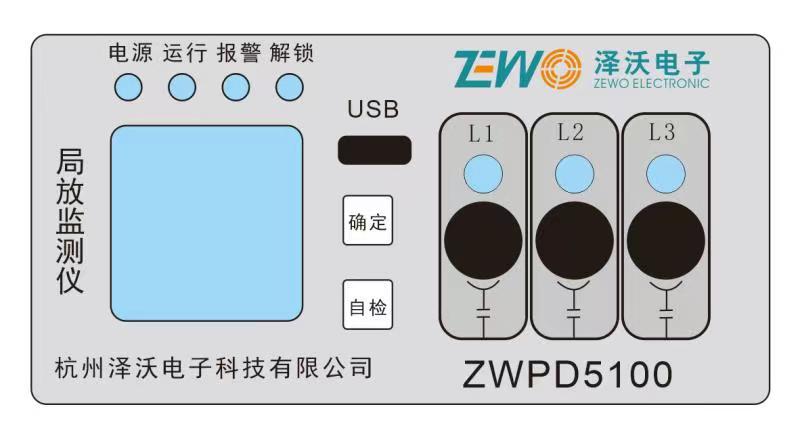

4.3 运行界面说明

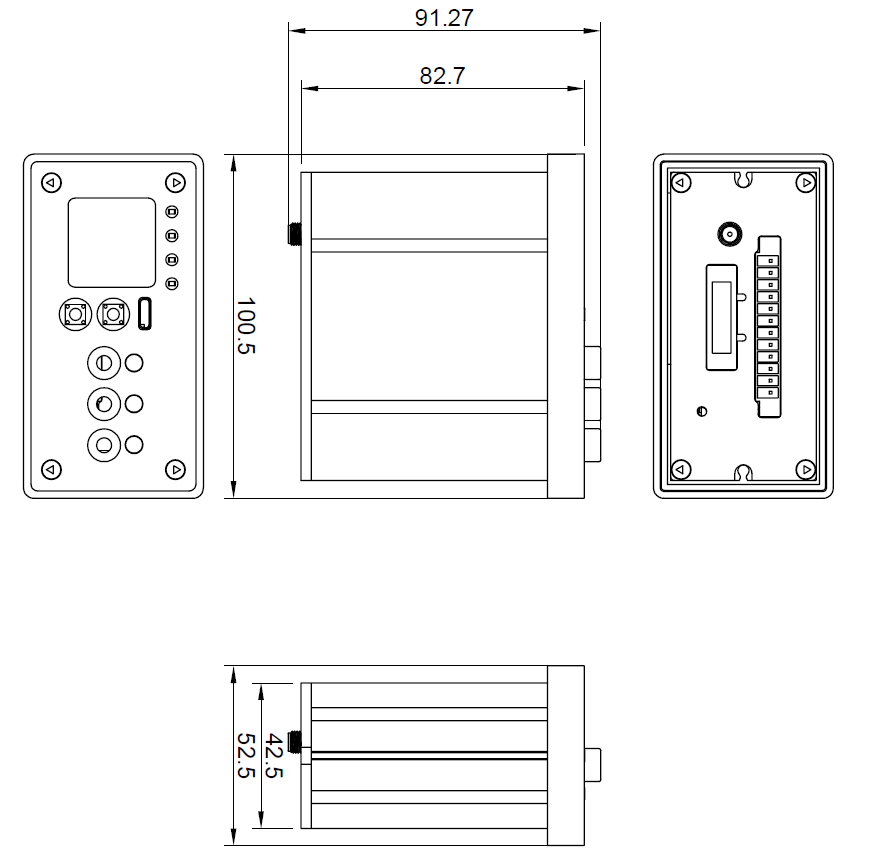

4.4 外形尺寸

5、安装方式

5.1 前面板安装

嵌入式，前面板开孔尺寸：92mm*44mm。

5.2 安装示意图：

产品订购

  用户根据需求，须在订货单中注明以下事项：

1．产品型号：所需产品的准确型号；

2．收货单位：单位名称、详细地址、收货人、邮编及联系电话等

3．货运方式：铁路快件、中铁快运、邮政运输、航空运输及货物到站名称；

4．开具增值税票所须填写项。
