▶产品概述

KYN61-40.5铠装式金属封闭开关设备（简称开关设备）系我厂在原产品的基础上设计改进的开关设备。它适应于三相交流50Hz电力系统，用于接受和分配电能并对电路进行控制、保护及监测。本开关柜具有各种防止误操作的功能，包括防止带负荷移动手车，防止带电合接地开关和防止误入带电间隔等功能。

本开关柜内配置性能优良的ZN85.VN1真空断路器或ABB公司VD4、HD4系列真空断路器。开关柜是技术先进、性能稳定，结构合理、使用方便、安全可靠的配电设备。

▶正常使用条件

●海拔高度不超过1000m；

●环境温度：-25℃~+40℃；

●相对湿度：日平均值不大于95%，月平均值不大于90%；

●安装场所：没有易燃性气体、爆炸危险、严重污秽、化学腐蚀及经常性剧烈震动的场所。

▶型号及其含义

K	Y	N	61	40.5	▢	▢	▢
金属铠装	移开式	户内	设计序号	额定电压	断路器种类 Z真空SF6六氟化硫	额定电流	额定短路 开断电流

▶功能及特点

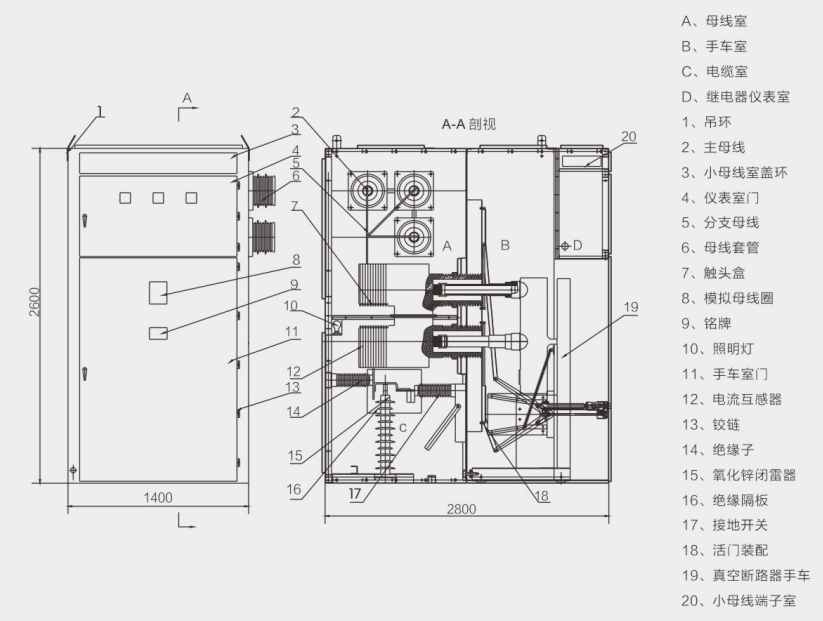

本产品分为柜体.手车两大部分。柜体为钢板弯制,限塑后用螺栓组装而成。按功能特征可分为小母线室、续电器仪表室、手车室、电缆室和母线室四部分，各部分以接地的金属隔板分隔。柜体外壳防护等级为IP4X；手车室门打开防护等级为IP2X。

本开关设备具有电缆进出线。架空进出线。母线联络。隔离。电压互感器、避雷器等主电路方案。母线采用复合绝缘，相间及连接头配有用阻燃材料注塑而成的绝缘套,主母线相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。电缆室装有接地开关、过电压保护装置等。

触头盒前装有金属活门。上下活门在手车从断开/试验位置运动到工作位置过程中自动打开，当手车反方向运动时自动关闭。与高压有效隔离。主开关.手车.接地开关及柜门之间的联锁均采用强制性机械闭锁方式满定“五防”功能要求。

断路器手车采用丝杆传动推进机构。超越离合器。丝杆蠕母推进机构轻松地操作使手车在试验位置和工作位置之间移动,借助丝杆螺母的自锁性可使手车可靠的锁定在工作位置,防止因电动力的作用引起手车窜动而引发事故。超越高台器在手车移动退至试验位置和时至工作位置时起作用,使操作轴与丝杠轴自动脱离而空转，可防止误操作而损坏推进机构。其他手车采用杠杆推进机构。试验工作位置有定位肖锁定。
