▶产品概述

HXGN15-12(F)、HXGN15-12(F.R)箱式固定交流金属封闭开关设备（以下简称“开关设备"），用于额定电压12kV，额定电流630A及以下的环网供电或辐射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FLN36-12D型六氟化硫负荷开关或FLRN36-12D型负荷开关一熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的新一代高压开关设备。

本产品符合:GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》, DL/T404《户内交流高压开关柜订货技术条件》标准。

▶正常使用条件

●周围空气温度：-15°C~+40°C;

●海拔高度：1000m及以下;

●湿度条件：日平均值不大于95%，水蒸气压力平均值不超2.2kPa；月平均值不大于90%，水蒸压力平均值不超1.8kPa。

●地震烈度：不超过8度;

●没有腐蚀性或可燃性气体等明显污染的场所。

注：超出上述正常使用条件时，用户可与本公司协商。

▶型号及其含义

HX	G	N	15	12	(F·R)
箱型	固定式	户内	设计序号	额定电压	负荷开关-熔断 器组合都电器

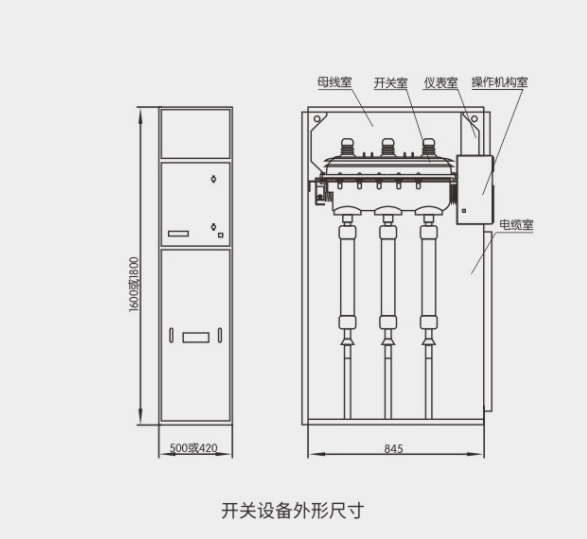

▶结构特点

●开关设备由柜体、主开关(SF6负荷开关或组合电器)、接地开关、仪表室、母线及其它电器元器件和辅助元件组成。

●柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄压通道，在山现内部故障时保护操作人员。

●母线室的母线覆合绝缘,直接连接存负荷开关的接线端子上。三相母线按纵向排列,使得开关设备左右可任意扩展，极易变换其布局。

●仪表室位于开关设备的上部,室内可装设电流表、电压表、指示灯以及电动操作机构等。
