▶产品概述
GCS型低压抽出式成套开关设备（以下简称“开关设备”）是我公司为满足广大设计单位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。该产品目前己被电力用户广泛选用。
开关设备适用于发电厂、右油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz额定工作电压为380V(400V)、(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。开关设备的基本形式(见图1)。
产品符合：GB7251低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》IEC439《低压成套开关设备和控制设备》标准。
▶正常使用条件
●周围空气温度：-5°C~+40°C；日平均温度不得高+35°C。超过时，需根据实际情况降容运行。
●海拔高度：2000m及以下。
●相对湿度：最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度；如+20°C时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
●安装倾斜度不超过5°，且整组柜列相对平 整(符合GBJ1232-82标准)。
●开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
注:：用户有特殊要求时，可以与本公刮协商解决。
▶型号及其含义
| G | C | S | -▢ | -▢ |
 | | | | |
| 封闭式开关柜 | 抽出式 | 电气系统 | 主电路方案号 | 主电流方案代号 |
▶结构特点
●主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm中9.2mm的安装孔,内部安装灵活方便。
●主构架装配形 式设计为两种,全组装式结构和部分(侧框和横梁)焊接式结构,供用户选择。
●装置的各功能室相互隔离,其隔离分为功能单位室、母线室和电缆室。各室的作用相对独立。
●水平主母线的采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
●电缆隔离室的设计使电缆上下进出均十分方便。
▶主要技术参数
| 名称 | 数据 | |
| 主电路额定电压(V) | 交流380 (400) 、(660) | |
| 辅助电路额定电压(V) | 交流220、380(400)直流110.220 | |
| 额定频率(Hz) | 50(60) | |
| 额定绝缘电压(V) | 660 (1000) | |
| 额定电流(A) | 水平母线 | ≤4000 |
| 垂直母线(MCC) | 1000 | |
| 母线额定短时耐受电流(kA/1s) | 50,80 | |
| 母线额定峰值耐受电流(kA/0.1s) | 105,176 | |
| 工频试验电压(V/1min) | 主电路 | 2500 |
| 辅助电路 | 1760 | |
| 母线 | 三相四线制 | A、B、C、PEN |
| 三相五线制 | A、B、C、PE、N | |
| 防护等级 | IP30、IP40 | |
▶外形及安装尺寸

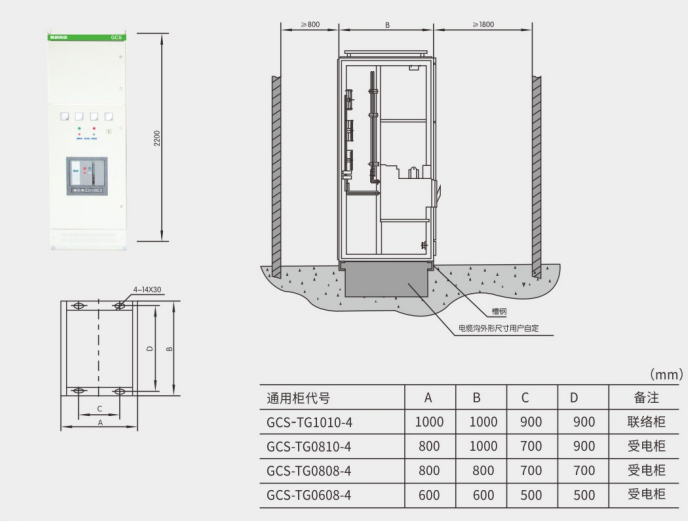

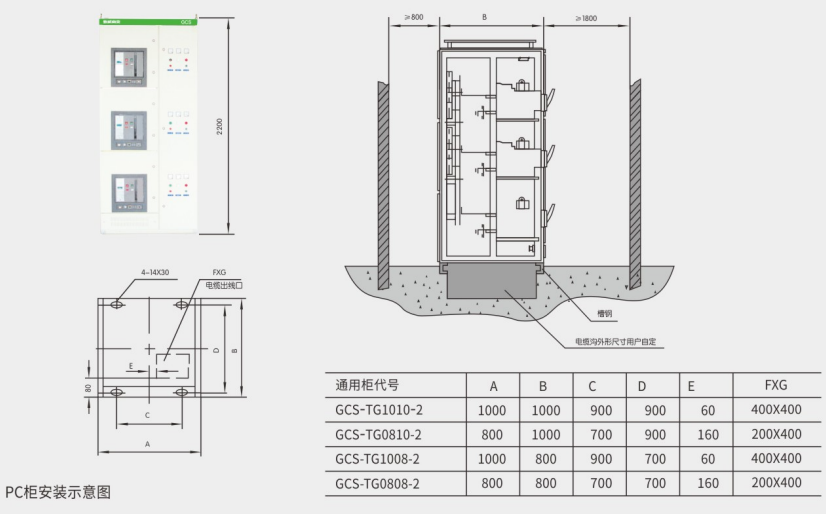

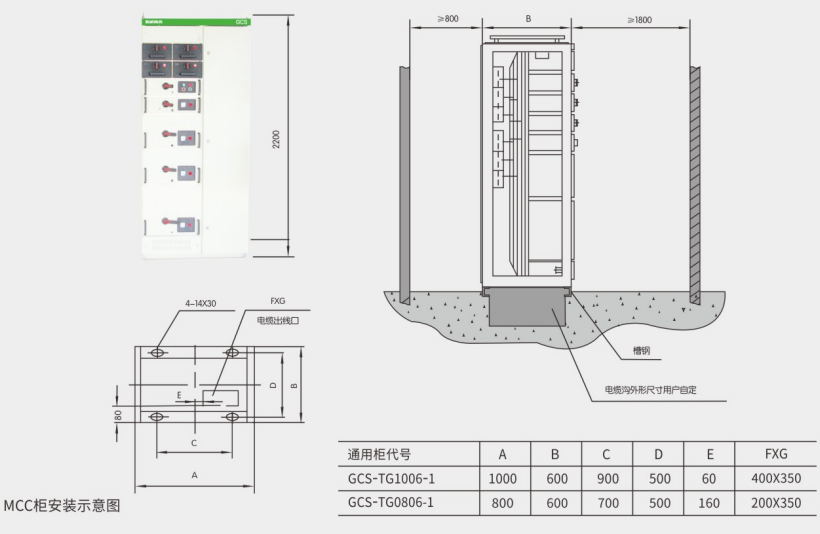

受电、联络柜安装示意图
