▶产品概述
GGD型低压固定式成套开关设备适用于发厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。
该产品是我国组装式、固定面板开关柜的代表产品之-。本产品符合:GB7251《低压成套开关设备和控制设备》、IEC439《低压成套开关设备和控制设备》等标准。
▶正常使用条件
●环境温度：-5°C~+40°C，24h内的平均温度不高于+35°C。
●海拔高度：2000m及以下。
●相对湿度：在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度；(例如+20°C时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
●设备安装时与垂直面的倾斜度不超过5°。
●设备应安装在无剧烈振动和冲击的地方,以及不足以使电器元件受到腐蚀的场所。
▶型号及其含义
| G | G | D | -▢ | -▢ |
 | | | | |
| 交流低压配电柜 | 固定安装 固定接线 | 电力用柜 | 设计序号 | 主电流方案代号 |
▶结构特点
●GGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用C型材组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
●GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成-一个自然通风道，达到散热的目的。
●GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。
●柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条， 关门时门与框架之间的嵌条有-定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
●装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。
●柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。
●柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
●柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~P30之间选择。
▶主要技术参数
| 型号 | 额定电压(V) | 额定电流(A) | 额定短路 开断电流(kA) | 额定短路耐受 电流(1s)(kA) | 额定峰值耐 受电流(kA) |
| GGD-1000-15 | 380 | A：1000 | 15 | 15 | 30 |
| B：60（630） | |||||
| C：400 | |||||
| GGD-1600-30 | 380 | A：1500（1600） | 30 | 30 | 63 |
| B：1000 | |||||
| C：600 | |||||
| GGD-3150-50 | 380 | A：3150 | 50 | 50 | 105 |
| B：2500 | |||||
| C：2000 |
●辅助电路万案
○辅助电路的设计分供用电方案和发电厂方案两部分。
●主母线
○额定电流在1500A及以下时采用单铜排母线。额定电流大于1500A时采用双铜排母线。母线的搭接面均采用搪锡工艺处理。
○水平母线选用
| 额定电流(A) | 400 | 630 | 1250 | 1600 | 2000 | 2500 | 3150 |
| 铜母线规格(mm2) | 40X4 | 50X5 | 60X10 | 80X10 | 2X(60X10) | 2X (80X10) | 2X (100X10) |
○中性接地母线选用
| 相导线载面积(mm2) | 500-720 | 1200 | >1200 |
| PE(N)线截面积(mm2) | 40X4 | 50X5 | 60X10 |
●电器元件选择
○GGD柜主要采用国内已能批量生产的电器元件。如DWI7、 DZ20、DWl 5等，柜架断路器也可选用DW45、CWl、AE、M、F等，塑壳断路器选用DZ253、TM30、NS等国内外较先进的电器元件。
○HDI3BX和HS。13BX型旋转操作式刀开关是专为为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点， 是一种实用新型的电器元件。
O如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
○为进一步 提高电路的动稳定能力，GGD柜的母线支撑采用专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO复合材料热塑成型，绝缘强度高、自熄性能好,结构独特，只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高、解决了老产品爬电距离不够的缺陷。

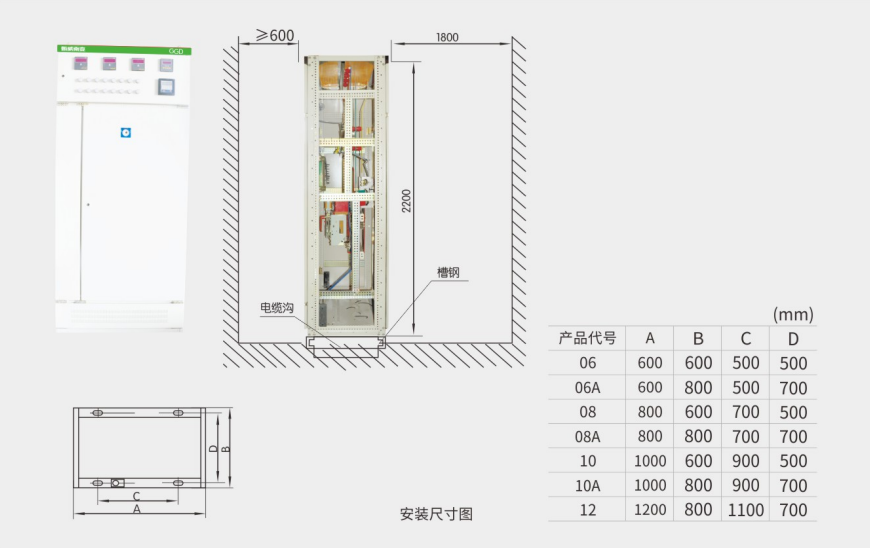

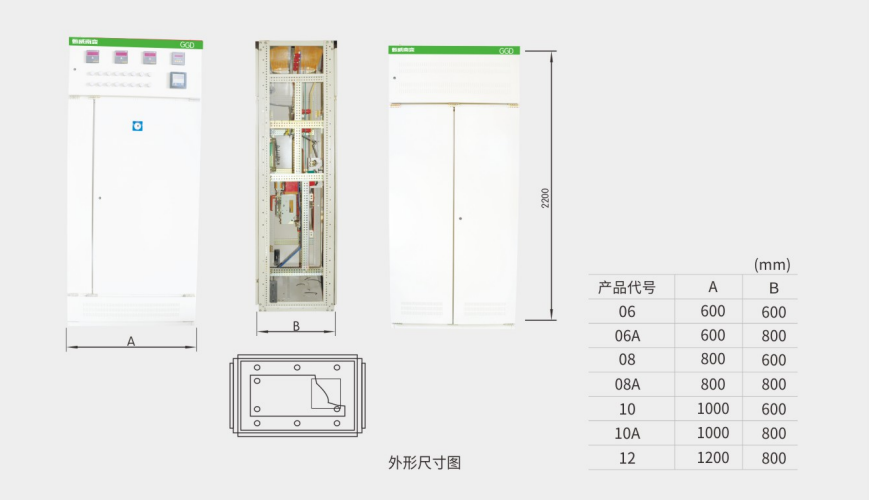

▶外形及安装尺寸
