▶产品概述

MNS是一种模块化、多功能的低压配电柜。应用丁-冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性，可根据客户需要或不同的使用场合，柜体内可安装多种型号及规格元器件；根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如：馈电回路与电动机控制回路可混装在一起。

MNS是一种全系列的低压开关柜，可以满足您全办位的需求。适用于4000A以下的所有低压系统。MNS可以提供高水准的可靠性和安全性。人性化的设计,加强了对人身和设备安全所需的保护。MNS为全组装式结构,其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。

执行标准：IEC439、GB7251.1。



▶正常使用条件

●应用场合：EC439、GB72511

●环境温度：-5°C~40°C

●环境相对湿度40°C时不超过50%，在较低温度时，允许有较高的相对湿度，有可能偶然产生凝露(如：20°C时为90%)

●安装地点：室内

●海拔高度：≤2000m

●如果上述条件不能满足满足时应由用户在订货时向制造厂提出。



▶型号及其含义

M	N	S	-▢	-▢
封闭式开关柜	抽出式	电气系统	主电路方案号	主电流方案代号

▶功能特点

●为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。

●抽屉单元采用触头导线直接与“L” 型垂直母线活动插接，简单、可靠。

●抽屉单元各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定。

●独特3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可对内部元件及接线检修、维护或更换。

●特殊的型材结构及连接方式保证了柜体的强度。

▶主要技术参数

●进出线形式：电缆/母线槽(桥)

●电缆进出：顶部/底部

●接线形式：柜前/柜后

●防护等级：IP30、 IP40、 lP54

●功能单元隔离形式：全隔离或部分隔离

●柜体尺寸

○高度：2200

○宽度：600、800、 900、1000

○深度：600、800、 1000

○表面处理：高压静电环氧粉末1喷涂≥60μ .

●水平母线

○额定短时耐受电流：50/80KA

○额定峰值耐受电流：105/176KA

●垂直母线

○额定短时耐受电流：50kA

○额定峰值耐受电流：105kA

●接地系统：TT，IT，TN-S，TN-C-S

●最人进出线断路器：4000A

●电气数据

○额定绝缘电压:至1000V

○额定T作电压:至660V

○额定频率: 50/60Hz

○额定冲击耐受电压: 8kV

○辅助电路额定电J土: AC380、 220V/DC220V

○过电乐等级: II

○污染等级: 3

○额定电流: 4000A

○水半母线额定电流: 4000A

○垂直母线额定电流: 2000、 1000A

○带玻璃门的柜体，其最小深度为725。

○为了方便水平母线的敷设，同-排列的系统，柜体深度应统一。如果不统一，则应在每个连接处加一台，400宽的母线转接柜。

○有母线桥或母线槽进、出线的柜体，其深度应≥800。

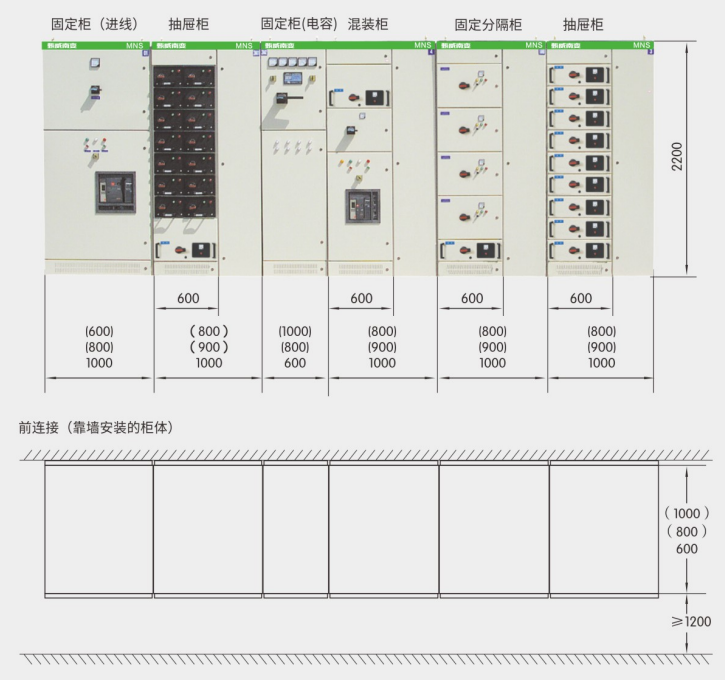

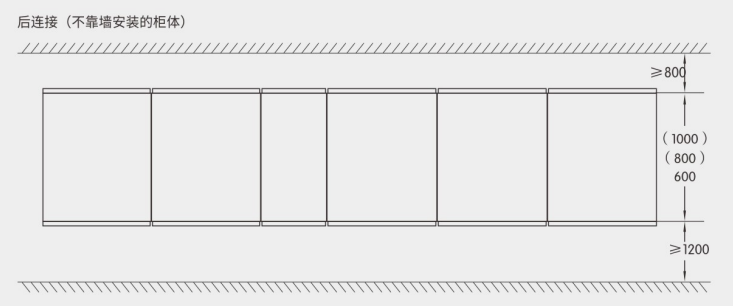

▶外形及安装尺寸
