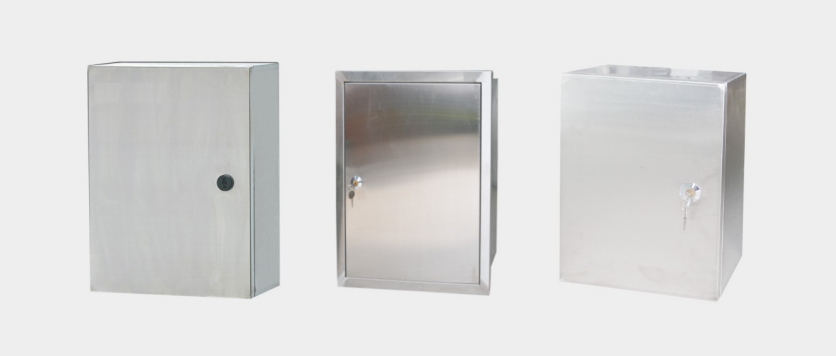

产品图片

▶产品概述

BX系列配电箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电装置。产品广泛应用于工业及民用建筑中，额定电压380V及以下，频率为50Hz的电力系统中作动力配电、照明配电及自动化控制。

BX系列产品为封闭式结构，挂墙明装或暗装于墙内。箱体采用冷轧钢板折弯焊接而成，表面采用静电喷塑处理，既美现又具有防护性能。箱门与箱体都焊有接地螺钉并用多股软线连接，具有良好的接地保护。产品外壳防护等级为IP30，符合GB7251-1及IEC60439-1等标准。

▶产品结构

●主要功能分类:计量箱、照明配电箱、照明动力配电箱、漏电保护箱、插座箱等。

●主要组成部分:箱体、箱门、箱盖、元件安装板、电器元件、 开关导轨、绝缘支撑件、 辅材等。

●操作方式手动操作。

●安装方式固定安装。

●进出线方式上/下进出。

●防腐措施箱体表面经环氧树脂静电喷涂处理,抗腐蚀性强。

●保护接地措施箱内装设有接地保护端子与箱体相连,保证整个箱体接地的连续性。

▶正常使用条件

●周围空气温度不高于+40°C,不低于-5°C，并且24小时内的平均温度不得高于+35°C,超过时，需根据实际情况降容运行;

●户内使用，使用地点海拔高度不得超过2000m;

●周围空气相对湿度在最高温度为+40°C时不超过50%，在较低温度时允许有较大的相对湿度，如+20°C时为90%，但应考虑到由于温度的变化，有可能会偶然产生凝露的影响;

●应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
