CDP超低频高压发生器电缆耐压试验装置

联系人：张文中
联系电话：0514-8877****
企业地址江苏省-扬州市
详细地址宝应县锼镇龙河工业集中区
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
高扬州豪泰电力科技有限公司坐落于中国江苏省扬州市,专业从事单相继电保护测试仪、三相继电保护测试仪、六相继电保护测试仪、介质损耗测试仪、氧化锌避雷器测试仪、互感器伏安特性测试仪、无线核相仪、SF6气体回收装置等电气试验设备研发、制造、销售企业，是测试仪厂家。供应产品广泛应用于供电、发电、铁路、港口、油田、石化、钢铁、矿山科,欢迎惠顾！公司拥有大批专业技术人才。围绕《电气装置安装工程电气设备交接试验标准》《预防性试验规程》等标准规程，为用户提供精准，实用的仪器设备。公司产品广泛应用于供电、发电、铁路、港口、油田、石化、钢铁、矿山科研院校等大型厂矿。

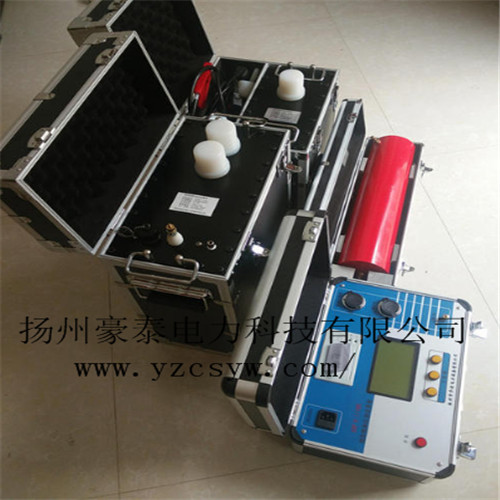

产品图片

超低频高压发生器电缆耐压试验装置





概述：
1、CDP超低频高压发生器电缆耐压试验装置耐压试验实际上是工频耐压试验的一种替代方法。在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。用扬州o.1HZ频发生器替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。
2、接合了现代数字变频技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。
特点：
1、超低频高压发生器采用数字变频技术，微电脑控制，测试过程全自动化。
2、额定电压小于或等于50kV的频采用单联结构（一台升压器）；大于50kV的频采用串联结构（两台升压器串联），使整体重量大大减轻，带载能力增强，而且两台升压器可单独作低电压等级的频使用。
3、电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
4、具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
5、液晶汉字显示，自动存储，自动打印。
6、体积小，重量轻，接线简单，操作方便。
7、具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
8、高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
9、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
10、四重保护，动作迅速（动作时间≦20ms），可靠保障。
11、0.1Hz、0.05Hz及0.02Hz多频选择，测试范围大。
应用范围：
1.电缆的频耐压试验。
2.大型高压发电机的频耐压试验。
3.电力电容器的频耐压试验。
TCDPF-90频高压发生器技术参数：
1.输出额定电压：230V 50/60Hz；
2.输出频率：0.1Hz、0.05Hz、0.02Hz；
3.带载能力： 0.1 Hz 大1.1µF；
0.05 Hz 大2.2µF；
0.02 Hz 大5.5µF；
4.测量精度：３%；
5.电压正，负峰值误差：≤３％；
6.电压波形失真度：≤５％；
7.使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH；
8.电源：交流50 Hz，220V ±5%；
9.额定电压：30kV~40kV~50kV~60kV~80kV~90kV。
在我公司购买的任何产品质保一年，终身维护。
