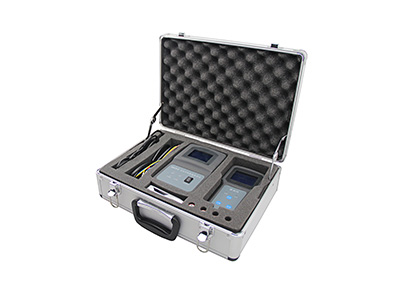

HDGC3832 直流系统接地故障分析仪

产品详情

      1、系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；


      2、系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999KΩ的测量；


      3、支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；


      4、支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；


      5、电流检测功能，该功能可检测被测回路的漏电流情况，与系统分析仪配合使用可 以在不发信号的情况下对支路接地阻抗进行分析；


      6、方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用 户接地点与所查找接地点之间的相对方向，提高查找效率；


      7、绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示 该条支路的绝缘指数情况，供用户参考分析；


      8、波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以 波形曲线形式显示被测支路电流变化情况，方便使用者快速准确的实现故障点的查找。

产品特点

一、高可行性的设计
　　
      装置用进口16位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式装置 与被测设备的可行性。


二、选材

      装置采用高精度直流钳表做为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；

三、人性化的人机交互界面

      “分析仪”与“探测仪”均采用液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路 的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝 缘等级，绝缘阻抗，漏电流大小，方向信息等。


四、智能化的检测识别系统

      “分析仪”可以自动识别系统电压等级；

      “分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息；

      “探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；

      “探测仪”在进行检测时，钳表即可钳单根电源线，也可钳多根电源线，提高检测效率；

      “探测仪”检测完成之后，如被测支路有绝缘故障，会判断出故障点相对测试点的方向信息。

五、完备的测试功能与处理故障能力

      “分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处 理直流系统中的各类绝缘故障情况。
