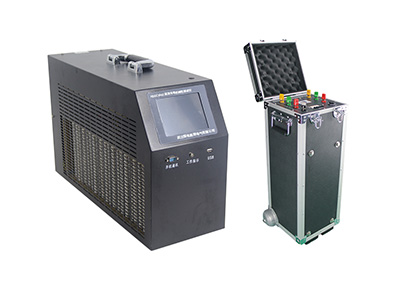

HDGC3961 直流充电机特性测试仪

产品详情

      HDGC3961直流充电机特性测试仪，是根据国家关于《直流电源运 行和维护规程》的相关要求而设计出，可实现对不同容量充电机及蓄电池组容量的检测和试验，并能准确可行测试出变电站直流电源系统的稳 压精度、稳流精度、纹波系数等参数。

产品功能

一、综合测试功能

      综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压，并计算出稳压精度、稳流精度、稳压纹波 系数和稳流纹波系数。

二、稳压精度测量功能

      交流输入电压在额定电压±10%范围内变化，负荷电流在0～100％额定值变化时，直流输出电压在调整范围内的 任一数值时其稳压精度。

三、稳流精度测量功能

      交流输入电压在额定电压±10%范围内变化，输出电流在20％～100％额定值的任一数值，充电电压在规定的调整 范围内变化时其稳流精度。

四、纹波精度测量功能

      充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出稳压纹波系数和稳流 纹波系数。

五、蓄电池放电功能

      数字化控制恒流放电，自动实现实时监测整组蓄电池的电压，蓄电池放电显示测量直流电流、测量直流电压和放电时间 ，并计算出放电容量。

六、自动保护功能

      可通过设定蓄电池组至低保护电压、放电容量、放电时间三种门限报警而实现自动保护。

七、数据分析功能

      可通过PC机软件，对测试进行系统分析。

产品特点

      1、采用大屏幕液晶屏显示，全汉化界面，人机对话方式操作，使用简便。

      2、全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成 交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。


      3、 可自动在线实时检测、记录整组电池的电压。

      4、具有自动测试保护功能：当在测试过程当中，检测到整组电池异常时，则自动终 止测试，防止对电池造成过放电，避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。

      5、可将数据传入计算机，进行入库管理，可以进行长期历史数据保存和分析。
