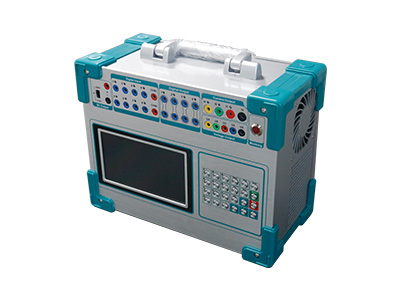

产品图片
HDJB-802便携式三相继电保护测试仪
产品详情
产品概述
工控机型三相继电保护测试仪，适用于 10KV/35KV 保护调试。手提便携式继电保护测试仪，体积小巧，携带方便。
产品特点
1．满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5．设备内置有超薄型多功能快接按键和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
产品参数
1．交流电流源（3*30A）
| 单相电流输出（有效值） | 0–30A/相，精度：0.2% ±5mA |
| 三相并联输出(有效值) | 0–90A/三相同相位并联输出 |
| 相电流长时间允许工作值(有效值) | 10A |
| 每相最大输出功率 | 300VA |
| 三相并联电流最大输出功率 | 800VA |
| 三并电流最大输出允许工作时间 | 5s |
| 频率范围 | 0–1000Hz，精度0.001Hz |
| 谐波次数 | 2–20次 |
| 相位 | 0–360°，精度0.1° |
2．直流电流源
| 直流电流输出 | 0–±10A/相，精度：0.5% ±5mA |
3．交流电压源
| 单相电压输出（有效值） | 0–120V/相，精度：0.2% ±5mV |
| 线电压输出（有效值） | 0–240V |
| 相电压/线电压输出功率 | 75VA/100VA |
| 频率范围 | 0–1000Hz，精度：0.001Hz |
| 谐波次数 | 2–20次 |
| 相位 | 0–360°，精度：0.1° |
4．直流电压源
| 单相电压输出幅值 | 0–±160V，精度：0.2% ±5mV |
| 线电压输出幅值 | 0–±320V |
| 相电压/线电压输出功率 | 90VA/180VA |
5．开关量端子
| 开关量输入端子 | 8对 |
| 空接点 | 1–20mA，24V 装置内部有源输出 |
| 电位翻转 | 无源接点：低阻短接信号 有源接点：0-250V DC |
| 开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A |
6．其他
| 时间范围 | 1ms–9999s，测量精度：1ms |
| 手提系列单机体积重量 | 体积 328 x 168 x 250mm3，约12.5Kg |
| 电源 | AC220V±10%，50Hz，10A |
7．交流电流工作时间
| 10A≥工作电流 | 工作时间＞60分钟 |
| 20A≥工作电流≥10A | 工作时间＞70S |
| 30A≥工作电流≥20A | 工作时间＞15S |
| 工作电流≥30A | 工作时间＞5S |
