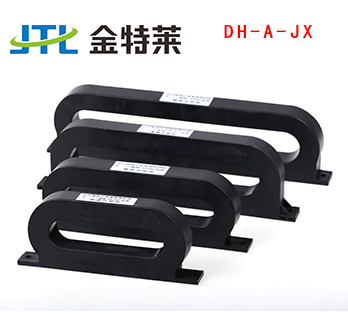

剩余电流传感器圆形 DH-A-YX 剩余电流传感器 DH-A-JX 矩形
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
郑州金特莱电子有限公司创于2006年,是一家专注于智慧消防、智慧安全用电管理大数据的研发、生产、销售与服务为一体的综合性企业。公司已获得23项实用新型专利、21项软件著作权,产品均取得公安部消防产品合格评定中心颁发的CCCF证书。
金特莱是中国建筑电气十大品牌,河南省科技型企业。 产品已服务于全国几万个重点项目,如上海浦东国际机场、郑州机场T2航站楼、郑州地铁、武汉科技大学、郑州国际会展中心、中原福塔等重点项目。公司亦与恒大地产、万科地产等国内多家知名房地产商建立了长期战略合作关系,并得到客户的一致认可和好评。
目前公司的主要产品有:
智慧消防
智慧用电
智慧断路器
电气火灾监控系统
消防设备电源监控系统
防火门监控系统
双电源自动切换开关
控制与保护开关电器
智能电力仪表监控管理系统
微机继电保护自动化监控系统
智能电气火灾防护箱
产品图片

名称:剩余电流传感器
型号:DH-A-YX
产品简介 :
YX剩余电流传感器,专为采集零序电流信号设计。零序电流为mA级,且必须用于穿芯方式,对平衡特性和现行要求较高。
本系列产品测量范围宽,额定一次电流范围:10mA-1000mA,额定二次电流范围:0~1mA,良好的制作流程。保证了其准确等级、可靠性等技术要求。
剩余电流传感器应用:
☆设备能够完全适用于电机保护,继电保护
☆对于电气火灾监控系统,小电流选线接地系有很好的应用
特点:
☆品质好价格合适,较高的性价比,环保无污染
☆准确高灵敏度好,固定方式灵活,体积小
☆外壳材料采用阴烯ABS外形美观、占用空间小、安装起来比较方便
☆设备整体重量轻、全封闭、安全性好、高绝缘
☆较高饱和感应强度,扛过载能力强
剩余电流传感器额定电流:
框架电流(A) | 额定电流 | |||
100 | 16、20、25、32、40、50、63、80、100 | |||
225 | 125、140、160、180、200、225 | |||
400 | 250、315、350、400 | |||
630 | 500、630 | |||
800 | 700、800 | |||
1250 | 1000、1250 | |||
1600 | 1600 | |||
2000 | 2000 |
技术参数:
电气参数 | 机械参数 | ||
额定连续热电流 | 2A | 外壳 | 环保阻燃ABS |
一次额定电流 | 1000 mA | 骨架 | PBT |
二次额定电流 | 1mA | 铁芯 | 超微晶 |
比差值 | ≤±0.1% | 内部结构 | 环氧树脂灌封 |
相位差 | ≤±10分 | 施工 | 螺丝固定 |
工频耐压 | 3KV/1mA/1min | 工作温度 | 上限温度:+40℃ 下限温度:-10℃ |
绝缘电阻 | DC500V/1MΩmin | 相对湿度 | ≤85% |
精度等级 | 0.5级 | 输出连接 | 屏蔽线或端子 |
剩余电流传感器外观尺寸:
型号规格 | 外观尺寸 | ||||||
φ1 | A | B | C | D | E | φ2 | |
YX100 | 45 | 98 | 80 | 25 | 85 | 76 | 5 |
YX225 | 65 | 124 | 112 | 25 | 115 | 105 | 5 |
YX400 | 80 | 136 | 121 | 28 | 126 | 115 | 5 |
YX630 | 100 | 142 | 160 | 30 | 125 | / | 6 |
YX1000 | 150 | 192 | 210 | 30 | 175 | / | 6 |
YX2000 | 200 | 242 | 260 | 30 | 225 | / | 6 |
技术参数:
电气参数 | 机械参数 | ||
额定连续热电流 | 2A | 外壳 | 环保阻燃ABS |
一次额定电流 | 1000 mA | 骨架 | PBT |
二次额定电流 | 1mA | 铁芯 | 超微晶 |
比差值 | ≤±0.1% | 内部结构 | 环氧树脂灌封 |
相位差 | ≤±10分 | 施工 | 螺丝固定 |
工频耐压 | 3KV/1mA/1min | 工作温度 | 上限温度:+40℃ 下限温度:-10℃ |
绝缘电阻 | DC500V/1MΩmin | 相对湿度 | ≤85% |
精度等级 | 0.5级 | 输出连接 | 屏蔽线或端子 |
