ABS8200 开关状态指示

联系人：黄菊香

联系电话：0731-236****

企业：醴陵奥博森电气厂

企业地址湖南省-株洲市

详细地址醴陵市仙岳山街道五里墩村501号

厂家信息
产品信息
规格参数
技术文档

醴陵奥博森电气厂是集科研、生产销售、工程设计、现场施工、售后服务为一体的高科技公司。公司技术力量雄厚，人才资源丰富，聚集了一批学有所成，长期从事电子技术研发的骨干科技精英。公司以科技情报为先导，以技术开发为基础。凭借雄厚的人才技术实力和多年服务于电力行业的经验不断引进和吸收国内外前沿技术，先后研制开发了红外触头测温装置、电流互感器过电压保护器等相关产品。其三相组合式过电压保护器产品经众多客户使用，性能稳定、质量可靠、享有盛誉，性价比在同类产品中较具竞争力。本公司产品畅销国内外。奥博森各系列产品为国家重大重点建设项目所首.选。国家奥体项目-鸟巢（开关柜智能操控仪）、首都机场、泰国阿曼水泥厂、大庆油田等等，“奥博森电气”的身影无处不在，被客户誉为行业第.一品牌。十多年来，公司始终如一奉行精品战略，先后顺利通过国内外ISO9001：2008质量管理体系，多次荣获国家级奖项。获得高新技术产品证书，公司目前的综合实力处于国内同行业前列。公司业务范围：工业空调、机柜空调、高温空调、工业除湿机、防爆除湿机、温湿度控制器、智能操控装置、过电压保护器、数显电测仪表、多功能电力仪表、加热器、微机消谐器、三相组合式过电压保护器、浪涌保护器、高压带电显示器、干变冷却风机、故障指示器、干变温控器等多类监测控制成套电气产品。

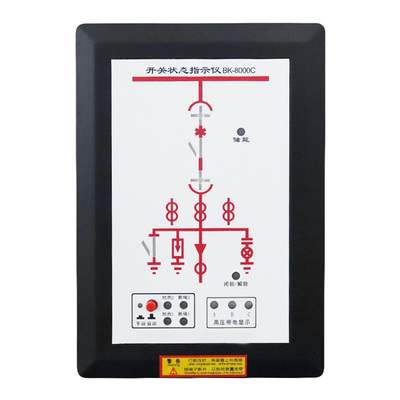

产品图片

开关状态综合指示仪

奥博森ABS8200 开关状态指示仪它集成成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁及温、湿度控制等多功能与一体，状态指示可分可合，用户选用时只要提供一次方案图即可。本产品可以根据用户实际要求实现高压带电参数及温、湿度等控制功能产品一体化布局配套装备于开关柜，这将简化过去开关柜的面板布局。它具有较强的抗干扰能力，将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置，同时可选配通讯功能，实现所有开关状态和温湿度数据信息上传至监控中心。

技术指标及功能

　　1、电源：AC/DC220V±10% 50HZ

　　2、工作环境：温度-20～50℃ 相对湿度≤95%RH

　　3、功耗：≤10W

　　4、抗电强度:外壳与端子间大于AC2000V

　　5、绝缘性能：外壳与端子间大于100MΩ

　　6、模拟指示说明：

　　　　 ◆断路器状态指示（无源触点输入）

　　　　合闸时，红色模拟条亮；分闸时，绿色模拟条亮。

　　　　 ◆断路器位置指示(无源触点输入)

　　　　工作位置闭合时,红色模拟条亮;实验位置闭合时,绿色模拟条亮。

　　　　 ◆弹簧储能指示（无源触点输入）

　　　　闭合，红色亮，表示已储能；断开，绿色亮，表示未储能。

　　　　 ◆接地闸刀位置指示（无源触点输入）

　　　　闭合，红色亮，表示接地合闸；断开，绿色亮，表示接地断开。

　　　　注：失电状态下发光指示均不亮，接点信号来自断路器的辅助接点。

　　7、高压带电指示部分

　　　　 LED启辉电压（kV）：母线电压×0.15～0.65

　　　　闭锁启控电压（kV）：母线电压×0.65

　　 8、温、湿度控制部分（对于BTZ-KG1000A、BTZ-KG1000C)

　　　　传感器数量：两路凝露，两路温度（A型）；一路凝露，一路温度（C型）

　　　　逻辑关系：

1、当环境湿度大于93％RH达到形成凝露的条件时,启动加热,精度5%RH

　　　　 2、当环境温度小于6℃时,系统启动加热,当环境温度达到16℃时,系统自动停止加热,精度2℃。

　　　　 3、断线报警:当加热器发生断线时,相应的报警指示灯亮,报警输出接点闭合。

安装方式与接线图

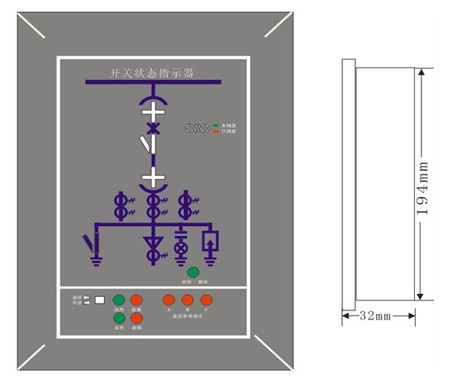

1、ABS8200开关状态指示仪的安装
外型尺寸：220mm×155mm×32mm 开孔尺寸：197mm×132mm
　　　

2.传感器的安装自带35MM导槽,也可用螺钉紧固在机柜适当的位置。

　　　　
3.接线图
有特殊要求的装置,接线方式以实物为准!
