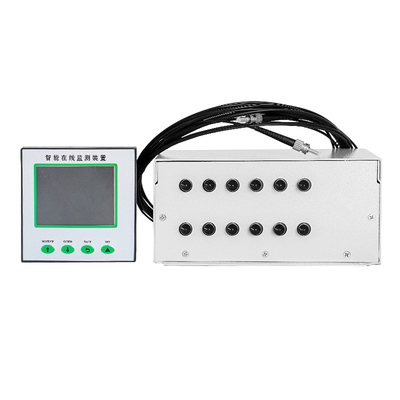

荧光光纤监测装置

ABS-YGCW 荧光式光纤测温装置是一款用于高中低压电力系统中对电气温度有较高要求的接触式智能化的测温装置。ABS-YGCW 荧光式光纤测温装置是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品，其各项性能指标均达到国内领先水平。ABS-YGCW 荧光式光纤测温装置具有在线采集温度接点数可设定及与计算机监控系统通信的波特率可设的RS485 接口。

       ABS-YGCW 荧光式光纤测温装置主要适用于户内各类高压开关设备的接头部、触头及母排的在线温度测量。温度传感器与主机之间的信息交互通过光纤信号传送，使得一次部分与二次部分无任何电气连接，不影响系统的绝缘性能，使用更安全。

ABS-YGCW荧光式光纤测温装置通过温度接收器和温度传感器直接进行温度值的光纤传输，并采用液晶显示各温度传感器所测温度。通过菜单可设置温度传感器组的高温告警值，当测得温度值超出设定值时，装置报警继电器输出触点闭合。

主机装置功能

ABS-YGCW 荧光式光纤测温装置通过温度接收器和温度传感器直接进行温度值的光纤传输，并采用液晶显示各温度传感器所测温度。通过菜单可设置温度传感器组的高温告警值，当测得温度值超出设定值时，装置报警继电器输出触点闭合。

通道温度

最多可接入12 点数字式荧光式光纤测温探头（即12 点温度），通过LCD 事实显示，并可通过RS485 Modbus 协议传输。

蜂鸣器提示

定值越限时继电器动作的同时蜂鸣器也会蜂鸣。蜂鸣器提示共有两种方式可选择。方式一：600mS 间隔蜂鸣。方式二：连续蜂鸣。

装置上电

接通符合要求的工作电源，装置即进入工作状态。

参数表

装置接线

产品尺寸及安装

安装注意事项

荧光式光纤温度传感器是以光为信号源，通过测温探头光学性能的改变来推算待测点的实际温度。用于传导光信号的光缆不同于传统导电的金属缆，必须保证以下几点才能达到理想的解析效果：

1. 光缆弯折半径不易太小，弯折半径需大于等于37.5mm；

2. 光学接口不可被污染，保证光信号接口处无异物阻挡；

3. 光纤材质为光学玻璃，不可被重压。
