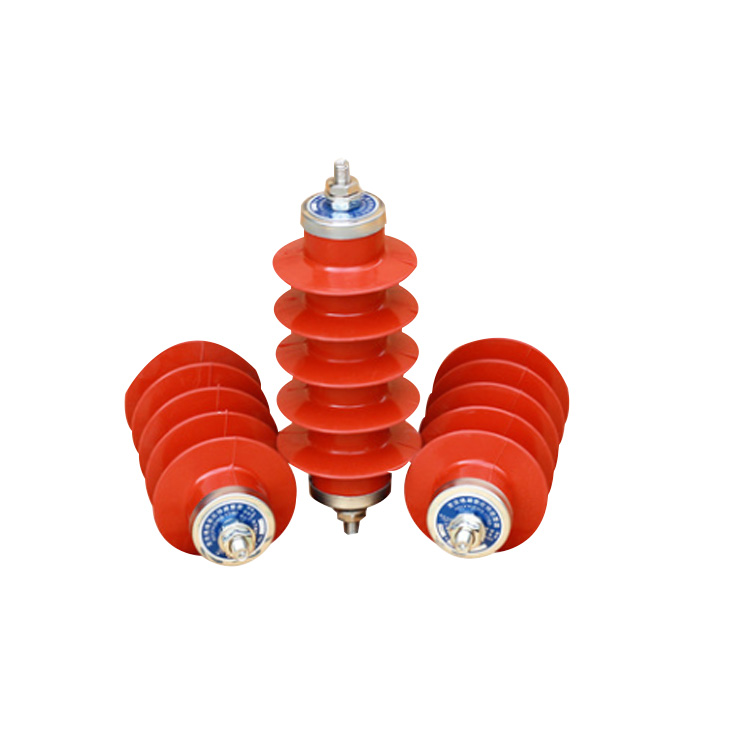

氧化锌避雷器配电型
氧化锌避雷器用于保护电力系统各种电气设备免受过电压损坏。在正常工作电压下,仅微安级电流流过,当过电压侵入时,流过避雷器的电流迅速增大,同时限制过电压的幅值,释放过电压能量。过电压消失后氧化锌避雷器又恢复高阻状态,使电力系统电气设备安全正常工作。具有外型尺寸小,重量轻,密封性能强,防暴性能好等优点。
使用 场所 | 产品型号 | 避雷器额定电压(KV) 有效值 | 系统标称电压(KV)有效值 | 避雷器持续运行电压(KV) | 标称放电流下残压 KV | 最小参考电压(直流1Ma)(KV)不小于标 | 电流冲击耐受 | ||
2000us方波电流(A)峰值 | 4/10us冲击电流(KV0峰值 | ||||||||
配 电 型 | YH5WS-5/15 | 5 | 10 | 8.6 | 15 | 24 | 100/400 | 25/100 | |
YH5WS-17/50 | 17 | 10 | 12.7 | 50 | 25 | ||||
电 容 器 | YH5WR-7.6/27 | 7.6 | 6 | 4.0 | 27 | 13.8 | 400/600 | 65 | |
YH5WR-17/42 | 17 | 10 | 13.2 | 42 | 24 | ||||
YH5WR-53/124 | 53 | 35 | 42 | 124 | 74 | ||||
YH5WR-51/134GY | 51 | 35 | 42 | 134 | 75 | ||||
电 机 型 | YH2.5WD-3.8/9.5 | 3.8 | 3.15 | 2.0 | 9.5 | 5.6 | |||
YH2.5WD-7.6/19 | 7.6 | 6.3 | 4.0 | 19 | 11.5 | ||||
YH2.5WD-12.7/31 | 12.7 | 10.5 | 6.6 | 31 | 18.9 | ||||
YH2.5WD-16.7/40 | 16.7 | 13.8 | 9.0 | 40 | 24.8 | ||||
YH2.5WD-19/45 | 19 | 25.75 | 10.0 | 45 | 28.2 | ||||
中 性 点 | YH1WD-2.3/6 | 2.3 | 3.15 | / | 6 | 3.5 | |||
YH1WD-4.6/12 | 4.6 | 6.3 | / | 12 | 7.0 | ||||
YH1WD-7.6/19 | 7.6 | 10.5 | / | 19 | 11.5 | ||||
变中 压性 器点 | YH1.5W-73/186 | 73 | 110 | 58 | 185 | 103 | |||
电 站 型 | YH5WZ-10/27 | 10 | 6 | 5.2 | 27 | 15 | |||
YH5WZ-17/45 | 17 | 10 | 8.6 | 45 | 24 | ||||
YH5WZ-17/50 | 17 | 10 | 8.6 | 50 | 25 | ||||
YH5WZ-51/134 | 51 | 35 | 42 | 134 | 75 |
安装尺寸:
1. 环境温度:不低于-40℃,不高于+60℃。
2. 海拔高度不超过3000m,超出3000m可根据实际情况特制。
3. 电网频率: 48~52Hz(50Hz系统)、58~62Hz(60Hz系统)。
4. 长期加在避雷器上的电压不能超过其额定电压。
5. 安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃,如有,在定货时要注明。
使用 场所 | 产品型号 | 避雷器额定电压(KV) 有效值 | 系统标称电压(KV)有效值 | 避雷器持续运行电压(KV) | 标称放电流下残压 KV | 最小参考电压(直流1Ma)(KV)不小于标 | 电流冲击耐受 | ||
2000us方波电流(A)峰值 | 4/10us冲击电流(KV0峰值 | ||||||||
配 电 型 | YH5WS-5/15 | 5 | 10 | 8.6 | 15 | 24 | 100/400 | 25/100 | |
YH5WS-17/50 | 17 | 10 | 12.7 | 50 | 25 | ||||
电 容 器 | YH5WR-7.6/27 | 7.6 | 6 | 4.0 | 27 | 13.8 | 400/600 | 65 | |
YH5WR-17/42 | 17 | 10 | 13.2 | 42 | 24 | ||||
YH5WR-53/124 | 53 | 35 | 42 | 124 | 74 | ||||
YH5WR-51/134GY | 51 | 35 | 42 | 134 | 75 | ||||
电 机 型 | YH2.5WD-3.8/9.5 | 3.8 | 3.15 | 2.0 | 9.5 | 5.6 | |||
YH2.5WD-7.6/19 | 7.6 | 6.3 | 4.0 | 19 | 11.5 | ||||
YH2.5WD-12.7/31 | 12.7 | 10.5 | 6.6 | 31 | 18.9 | ||||
YH2.5WD-16.7/40 | 16.7 | 13.8 | 9.0 | 40 | 24.8 | ||||
YH2.5WD-19/45 | 19 | 25.75 | 10.0 | 45 | 28.2 | ||||
中 性 点 | YH1WD-2.3/6 | 2.3 | 3.15 | / | 6 | 3.5 | |||
YH1WD-4.6/12 | 4.6 | 6.3 | / | 12 | 7.0 | ||||
YH1WD-7.6/19 | 7.6 | 10.5 | / | 19 | 11.5 | ||||
变中 压性 器点 | YH1.5W-73/186 | 73 | 110 | 58 | 185 | 103 | |||
电 站 型 | YH5WZ-10/27 | 10 | 6 | 5.2 | 27 | 15 | |||
YH5WZ-17/45 | 17 | 10 | 8.6 | 45 | 24 | ||||
YH5WZ-17/50 | 17 | 10 | 8.6 | 50 | 25 | ||||
YH5WZ-51/134 | 51 | 35 | 42 | 134 | 75 |
