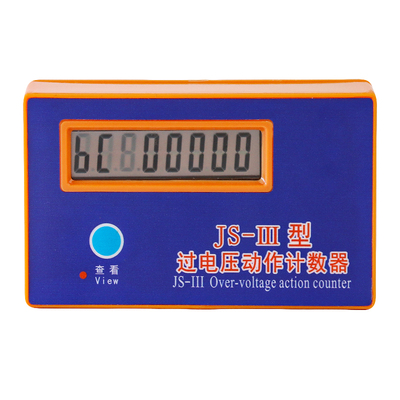

放电压动作计数器

一、采集：过电压动作计数器采用自行设计的高速率数据处理单元，抗干扰能力强，软件数字滤波调理电路，可以实时准确记录过电压保护器三相之间动作次数。附带快速flash rom，分相累计显示历史动作次数。

二、 显示：过电压动作计数器采用STN点阵式液晶显示，清晰明了，外观美观。

三、 结构：过电压动作计数器为分体结构，数据采集、数据处理及显示为两分体，通过RJ45接口用网线相连接，根据现场需要，可以任意拆分，数据处理及显示单元拆分后在柜体上安装简便，只须三个螺丝。

四、 安装：过电压动作计数器依结构设计，在上面安装极其简单，不用动任何结构，只须解开四个接线头。毋庸质疑，可以在任何已经运行的过电压保护装置上加装本产品。

五、运行：过电压动作计数器产品为无源设计，无须外接电源，由于软件设计采用了实时省电模式，本体附带高性能电池可以使用三年，电池仓更换电池简单方便。

满足技术标准：GB6261-85《静态继电器及保护装置的电气干扰实验》

1、过电压动作计数器适用范围

10KV及以下系统户内85及131型 保护器配套用

2、上图标注方法（见下表）

一、 TBP过电压动作计数器提供两种安装方式

1.1.   本体安装

计数器的显示部分可挂装在保护器上，不需要考虑其他问题。

1.2. 柜门安装

计数器的显示部分安装在柜门上，因此要考虑保护器到计数器显示部分的信号线长

度和柜门的开孔位置和尺寸，如下图所示。

安装尺寸：

 若采用计数器柜门安装方式，则需要注明保护器到计数器显示部分之间信号线的长度。
