MD200B智能保护监控器(液晶)

联系人:黄菊香
联系电话:0731-236****
企业地址湖南省-株洲市
详细地址醴陵市仙岳山街道五里墩村501号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
醴陵奥博森电气厂是集科研、生产销售、工程设计、现场施工、售后服务为一体的高科技公司。公司技术力量雄厚,人才资源丰富,聚集了一批学有所成,长期从事电子技术研发的骨干科技精英。公司以科技情报为先导,以技术开发为基础。凭借雄厚的人才技术实力和多年服务于电力行业的经验不断引进和吸收国内外前沿技术,先后研制开发了红外触头测温装置、电流互感器过电压保护器等相关产品。其三相组合式过电压保护器产品经众多客户使用,性能稳定、质量可靠、享有盛誉,性价比在同类产品中较具竞争力。本公司产品畅销国内外。 奥博森各系列产品为国家重大重点建设项目所首.选。国家奥体项目-鸟巢(开关柜智能操控仪)、首都机场、泰国阿曼水泥厂、大庆油田等等,“奥博森电气”的身影无处不在,被客户誉为行业第.一品牌。十多年来,公司始终如一奉行精品战略,先后顺利通过国内外ISO9001:2008质量管理体系,多次荣获国家级奖项。获得高新技术产品证书,公司目前的综合实力处于国内同行业前列。 公司业务范围:工业空调、机柜空调、高温空调、工业除湿机、防爆除湿机、温湿度控制器、智能操控装置、过电压保护器、数显电测仪表、多功能电力仪表、加热器、微机消谐器、三相组合式过电压保护器、浪涌保护器、高压带电显示器、干变冷却风机、故障指示器、干变温控器等多类监测控制成套电气产品。

产品图片

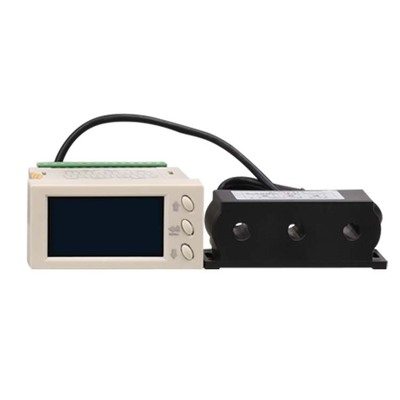

MD200B智能保护监控器(液晶)

MD200B智能保护监控器(液晶)

三相交流异步电动机(以下简称电动机),由于结构简单、价格低廉等优势在各行各业中得到了广泛的应用。但是由于电机自身的特点,电动机在启动、故障等非正常运行的情况下会对电网造成很大的影响,因此为了确保电动机的正常运行和故障监测就显得非常重要。

       我公司推出的系列低压经济型电动机保护控制器适用于额定频率50Hz、额定申流达到820A的电动机应用场所。该产品与接触器,塑壳断路器等产品配合为低压电动机提供了一整套控制、保护、检测和通信于一体的专业化解决方案。简化了传统的申动机二次控制保护电路,是智能化MCC的理想选择。



一、技术参数

系统运行参数

控制器额定电流(Ie)

2A、5A、63A、25A、100A、250A、500A、0A

额定工作频率

50Hz

绝缘电阻

100M2/500V

绝缘试验

介质强度试验

2kV(.ms),50Hz,Imin

冲击电压试验

5kV(峰),1.2/50us,0.5J3正,3负,间隔5s

辅助工作电源

额定工作电压(US)

AC/DC 80V~270V

功耗

4W/4VA

工作环境

工作允许温度

-20C,70C

储存温度

-25C,85C

安装海拔二

2000m

安装类别

II

控制继电器输出

控制继电器输出容量

阻性: AC240V3A AC-15: AC240V 3A AC380V 19A

最大断开电压

400VAC

最大断开能力AC

2000VA

信号继电器输出

输出容量

AC250V 3A(阻性)

DC30V 3A(阻性)

最大断开电压

300VAC

最大断开能力AC

1500VA

EMC电磁兼容

电快速瞬变脉冲群抗扰度试验

严酷等级为IV级

射频电磁场辐射抗扰度试验

严酷等级为I级场强10V/m

静电放电抗扰度试验

等级为亚级

浪涌(冲击)抗扰度试验

电源和输入输出4KV,通讯2KV

工频磁场抗扰度试验

严酷等级为IV级

电磁发射试验

10m测量距离处辐射发射限值:40dB(uV/m)

电压暂降、短时中断和电压变化抗扰度试验

50 ms


安装尺寸:

1. 电机保护器的机体表面需要保持清洁,表面积灰过多的话,容易导致保护器整体绝缘电阻降低,引发故障。

2. 不定期检查电机保护器各个输出输入端子、接点或是插件接触是否良好?是否有因为接触不良引发机体过热、连接线破损等现象?保护器及接插件的安装位置是否保持牢固?

3. 观察保护器的指示灯、数码管或是液晶屏的显示状态是否正常?

4. 设定的整定电流值是否与原设定值一致?尤其是利用电位器旋钮、拨码开关操作器件的保护器,容易因为操作人员的随意性调节而改变原设定值。


一、技术参数

系统运行参数

控制器额定电流(Ie)

2A、5A、63A、25A、100A、250A、500A、0A

额定工作频率

50Hz

绝缘电阻

100M2/500V

绝缘试验

介质强度试验

2kV(.ms),50Hz,Imin

冲击电压试验

5kV(峰),1.2/50us,0.5J3正,3负,间隔5s

辅助工作电源

额定工作电压(US)

AC/DC 80V~270V

功耗

4W/4VA

工作环境

工作允许温度

-20C,70C

储存温度

-25C,85C

安装海拔二

2000m

安装类别

II

控制继电器输出

控制继电器输出容量

阻性: AC240V3A AC-15: AC240V 3A AC380V 19A

最大断开电压

400VAC

最大断开能力AC

2000VA

信号继电器输出

输出容量

AC250V 3A(阻性)

DC30V 3A(阻性)

最大断开电压

300VAC

最大断开能力AC

1500VA

EMC电磁兼容

电快速瞬变脉冲群抗扰度试验

严酷等级为IV级

射频电磁场辐射抗扰度试验

严酷等级为I级场强10V/m

静电放电抗扰度试验

等级为亚级

浪涌(冲击)抗扰度试验

电源和输入输出4KV,通讯2KV

工频磁场抗扰度试验

严酷等级为IV级

电磁发射试验

10m测量距离处辐射发射限值:40dB(uV/m)

电压暂降、短时中断和电压变化抗扰度试验

50 ms
