MD500电动机保护器

联系人：黄菊香

联系电话：0731-236****

企业：醴陵奥博森电气厂

企业地址湖南省-株洲市

详细地址醴陵市仙岳山街道五里墩村501号

厂家信息
产品信息
规格参数
技术文档

醴陵奥博森电气厂是集科研、生产销售、工程设计、现场施工、售后服务为一体的高科技公司。公司技术力量雄厚，人才资源丰富，聚集了一批学有所成，长期从事电子技术研发的骨干科技精英。公司以科技情报为先导，以技术开发为基础。凭借雄厚的人才技术实力和多年服务于电力行业的经验不断引进和吸收国内外前沿技术，先后研制开发了红外触头测温装置、电流互感器过电压保护器等相关产品。其三相组合式过电压保护器产品经众多客户使用，性能稳定、质量可靠、享有盛誉，性价比在同类产品中较具竞争力。本公司产品畅销国内外。奥博森各系列产品为国家重大重点建设项目所首.选。国家奥体项目-鸟巢（开关柜智能操控仪）、首都机场、泰国阿曼水泥厂、大庆油田等等，“奥博森电气”的身影无处不在，被客户誉为行业第.一品牌。十多年来，公司始终如一奉行精品战略，先后顺利通过国内外ISO9001：2008质量管理体系，多次荣获国家级奖项。获得高新技术产品证书，公司目前的综合实力处于国内同行业前列。公司业务范围：工业空调、机柜空调、高温空调、工业除湿机、防爆除湿机、温湿度控制器、智能操控装置、过电压保护器、数显电测仪表、多功能电力仪表、加热器、微机消谐器、三相组合式过电压保护器、浪涌保护器、高压带电显示器、干变冷却风机、故障指示器、干变温控器等多类监测控制成套电气产品。

产品图片

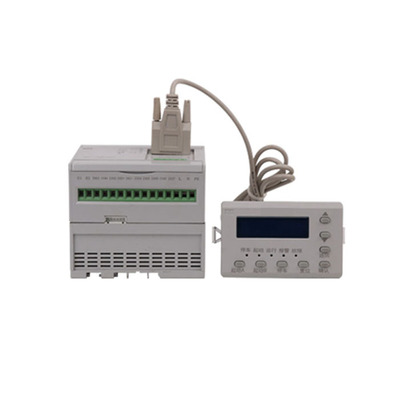

MD500电动机保护器

ABS-MD500系列低压电动机保护控制器适用于额定频率50Hz、额定电压至AC690V、额定电流至820A的电动机应用场所。该产品与接触器、塑壳断路器等产品配合为低压电动机提供了一整套控制、保护、检测和通信于一体的专业化解决方案。简化了传统的电动机二次控制保护电路，是智能化MCC的理想选择。

1.1测量精度

测量项目	测量范围	精度	备注
电流	5%Ie^l20%Ie	0.5%
电流	120%Ie~1000%Ie	2%

测量项目	测量范围	精度	备注
线电压*	5%Ue~150%Ue	0.5%	增选电压
剩余电流*	5%Ig~120%Ig	1%	增选
有功功率*	5%Ie~120%Ie	1%	增选电压
无功功率*	5%Ie~120%Ie	2%	增选电压
功率因数*	-1〜1	1%	增选电压
频率*	45Hz~65Hz	±0.1Hz	增选电压
有功电能*	5%Ie~120%Ie	5%	增选电压
模拟量*	4~20mA	1%	增选模拟量输入
热电阻*	100Q~30kQ		增选温度输入

1.2电气参数

系统运行参数
额定工作电压（Ue）	400V/690V
额定绝缘电压（Ui）	690V
控制器额定电流（le）	2A、5A> 6.3A、25A> 100A、250A、500A、820A
额定工作频率	50Hz
功能模块
通讯接口	2路RS-485通讯，Modbus-RTU协议，1路可选
模拟量输出	1路可选
模拟量输入	1路可选4~20mA
剩余电流	1路可选
安全
绝缘电阻	100MQ/500V

安全

绝缘试验	介质强度试验	2kV（r.m.s）, 50Hz, Imin
	冲击电压试验	5kV（峰），1.2/50us, 0.5J3正，3负，间隔5s
辅助工作电源
额定工作电压（US）		AC/DC 80V〜270V
功耗		8W/8VA
工作环境
工作允许温度		-20°C, 70°C
储存温度		-25°C, 85°C
安装海拔		2000m
安装类别		III
防护等级		主体：IP20;
控制继电器输出
控制继电器输出容量		阻性：AC240V 8A ,AC-15: AC240V 3A AC380V 1.9A
最大断开电压		400VAC
最大断开能力AC		2000VA

信号继电器输出

输出容量	AC250V 5A （阻性）
输出容量	DC30V 3A （阻性）
最大断开电压	300VAC
最大断开能力AC	1500VA

电磁兼容
电快速瞬变脉冲群抗扰度试验	4级
射频电磁场辐射抗扰度试验	3级
静电放电抗扰度试验	4级
浪涌抗扰度试验	4级
工频磁场抗扰度试验	4级
电磁发射试验	在10 m测量距离处辐射发射限值:40dB( fi V/m)
电压暂降、短时中断和电压变化抗扰度试验	50 ms

1、电机保护器的机体表面需要保持清洁，表面积灰过多的话，容易导致保护器整体绝缘电阻降低，引发故障。

2、不定期检查电机保护器各个输出输入端子、接点或是插件接触是否良好？是否有因为接触不良引发机体过热、连接线破损等现象？保护器及接插件的安装位置是否保持牢固。

3、观察保护器的指示灯、数码管或是液晶屏的显示状态是否正常。

4、设定的整定电流值是否与原设定值一致。

1.1测量精度

测量项目	测量范围	精度	备注
电流	5%Ie^l20%Ie	0.5%
电流	120%Ie~1000%Ie	2%

测量项目	测量范围	精度	备注
线电压*	5%Ue~150%Ue	0.5%	增选电压
剩余电流*	5%Ig~120%Ig	1%	增选
有功功率*	5%Ie~120%Ie	1%	增选电压
无功功率*	5%Ie~120%Ie	2%	增选电压
功率因数*	-1〜1	1%	增选电压
频率*	45Hz~65Hz	±0.1Hz	增选电压
有功电能*	5%Ie~120%Ie	5%	增选电压
模拟量*	4~20mA	1%	增选模拟量输入
热电阻*	100Q~30kQ		增选温度输入

1.2电气参数

系统运行参数
额定工作电压（Ue）	400V/690V
额定绝缘电压（Ui）	690V
控制器额定电流（le）	2A、5A> 6.3A、25A> 100A、250A、500A、820A
额定工作频率	50Hz
功能模块
通讯接口	2路RS-485通讯，Modbus-RTU协议，1路可选
模拟量输出	1路可选
模拟量输入	1路可选4~20mA
剩余电流	1路可选
安全
绝缘电阻	100MQ/500V

安全

绝缘试验	介质强度试验	2kV（r.m.s）, 50Hz, Imin
	冲击电压试验	5kV（峰），1.2/50us, 0.5J3正，3负，间隔5s
辅助工作电源
额定工作电压（US）		AC/DC 80V〜270V
功耗		8W/8VA
工作环境
工作允许温度		-20°C, 70°C
储存温度		-25°C, 85°C
安装海拔		2000m
安装类别		III
防护等级		主体：IP20;
控制继电器输出
控制继电器输出容量		阻性：AC240V 8A ,AC-15: AC240V 3A AC380V 1.9A
最大断开电压		400VAC
最大断开能力AC		2000VA

信号继电器输出

输出容量	AC250V 5A （阻性）
输出容量	DC30V 3A （阻性）
最大断开电压	300VAC
最大断开能力AC	1500VA

电磁兼容
电快速瞬变脉冲群抗扰度试验	4级
射频电磁场辐射抗扰度试验	3级
静电放电抗扰度试验	4级
浪涌抗扰度试验	4级
工频磁场抗扰度试验	4级
电磁发射试验	在10 m测量距离处辐射发射限值:40dB( fi V/m)
电压暂降、短时中断和电压变化抗扰度试验	50 ms
