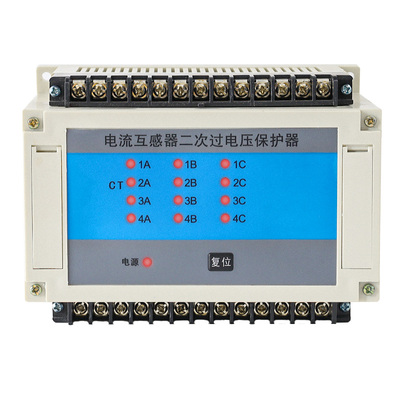

CTB9二次过电压保护器
电流互感器(简称 CT)。在电力系统中,电流互感器(CT)是将大电流变成规定的小电 流,广泛应用于一次测量、控制和保护。它是电流表、电度表和电流控制系统必不可少的配 套元件。CT 正常工作时,二次侧处于近似短路状态,输出电压很低,但在运行中如果二次绕 组开路,或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流、 一次负载短路电流等),就会在二次侧产生数千伏甚至上万伏的过电压,这不仅给二次系统绝 缘造成危害,还会使 CT 过激而烧损,甚至危及工作人员的生命安全。
我公司生产的CTB 电流互感器二次过电压保护器就是针对这一情况而设计,能够有效 防止因 CT 二次过电压而引起的电力事故的发生。
技术参数:
供电电源 | 交直流输入100-240V |
正常漏电流IL20V | W1UA |
输入电阻 | >100M |
导通电压 | 160v土10% (可根据用户要求设定) |
导通时间 | 50ms T sW250ms |
保护继电器接点容量 | AC220V/5A |
使用CT规格 | 二次侧峰值大于150V |
保护电流 | 5A |
工作环境 | 温度:—20C 〜+70°C 湿度:W95%RH |
复方方式 | 手动按钮复位 |
抗震性能 | 10-50-10HZ 2g 3min |
可靠安全性 | 符合IEC834T要求 |
工作电源 | AC220V, 50HZ |
功耗 | W5W |
安装方式 | 轨道式 |
9绕组接线端子
12绕组接线端子
一、正常使用条件和安装条件
1. 正常使用条件
2. 电压:持续施加在过压保护器接线端子间的电压不应超过其最大持续工作电压。
3. 使用环境温度:-20eC~70ro
4. 使用环境湿度:<95%RHo
5. 外壳防护等级:IP20o
6. 污染等级:安装地点的污染等级为2级.
二. 安装条件
1. 安装类别:根据过电压保护器的电压保护水平分为II、m两个类别;
2. 安装位置:
推荐用于较少暴露的地点;应安装在无显著振动和冲击的地方。
3. 安装方式:釆用TH35-7.5型钢轨安装。
技术参数:
供电电源 | 交直流输入100-240V |
正常漏电流IL20V | W1UA |
输入电阻 | >100M |
导通电压 | 160v土10% (可根据用户要求设定) |
导通时间 | 50ms T sW250ms |
保护继电器接点容量 | AC220V/5A |
使用CT规格 | 二次侧峰值大于150V |
保护电流 | 5A |
工作环境 | 温度:—20C 〜+70°C 湿度:W95%RH |
复方方式 | 手动按钮复位 |
抗震性能 | 10-50-10HZ 2g 3min |
可靠安全性 | 符合IEC834T要求 |
工作电源 | AC220V, 50HZ |
功耗 | W5W |
安装方式 | 轨道式 |
