ZGFD5-Y/F/K圆形/矩形/开启式剩余电流互感器


一、产品概述

ZGFD5-Y系列零序电流互感器，专为采集零序电流型号而设计。零序电流通常为mA级，且必须用穿芯方式，对平衡特性和线性要求较高。

本系列产品测量范围宽，额定一次电流范围，10mA~5A，额定二次电流范围0~2.5mA，优异先进的制作工艺流程，保证了其准确度等级，可靠性等技术要求。

二、特点应用

可增加信号处理电路板

穿心结构，环氧树脂浇注，稳定性好

采用高导磁镍钢或纳米晶，线性度好，灵敏度高优异的平衡特性，并具有极强抗电磁场干扰能力

应用：

适用于电机保护，继电保护

适用于电气火灾监控系统，小电流选线接地系统

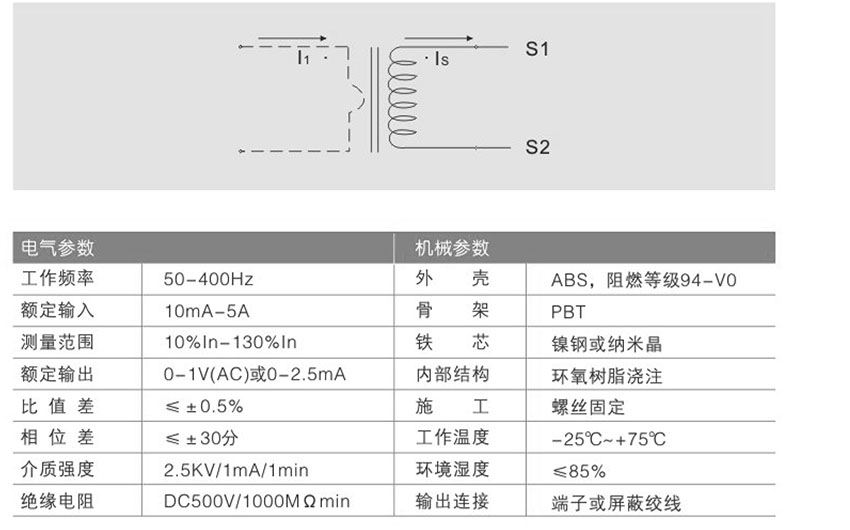

三、性能指标

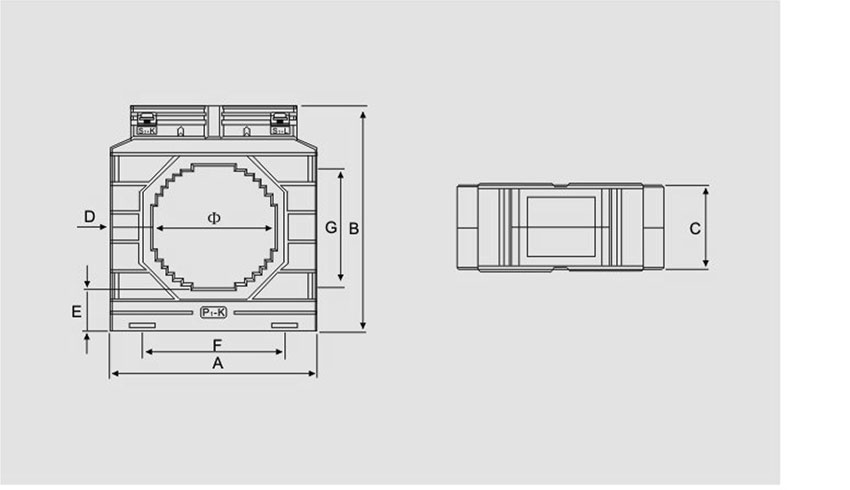

四、外形及安装尺寸


五、规格选择


规格型号
额定输入
额定输出
精度等级
尺寸（士1mm）
Φ
ABCDEFG
ZGFD5-Y45
0-1A
0-0.5mA
0.2、0.5
49
88
93
45
19
19
60
48
ZGFD5-Y65
0-1A
0-0.5mA
0.2、0.5
65110
119
45
23
23
76
62
ZGFD5-Y80
0-1A
0-0.5mA
0.2、0.5
80
133
143
45
27
27
99
77
ZGFD5-Y105
0-1A
0-0.5mA
0.2、0.5
105
159
168
45
27
27
126
93
ZGFD5-Y125
0-1A
0-0.5mA
0.2、0.5
125
188
199
45
32
32
149
123
ZGFD5-Y150
0-1A
0-0.5mA
0.2、0.5
150
219
229
45
34
34
185
155
ZGFD5-Y220
0-1A
0-0.5mA
0.2、0.5
220
310
321
45
45
45
255
225

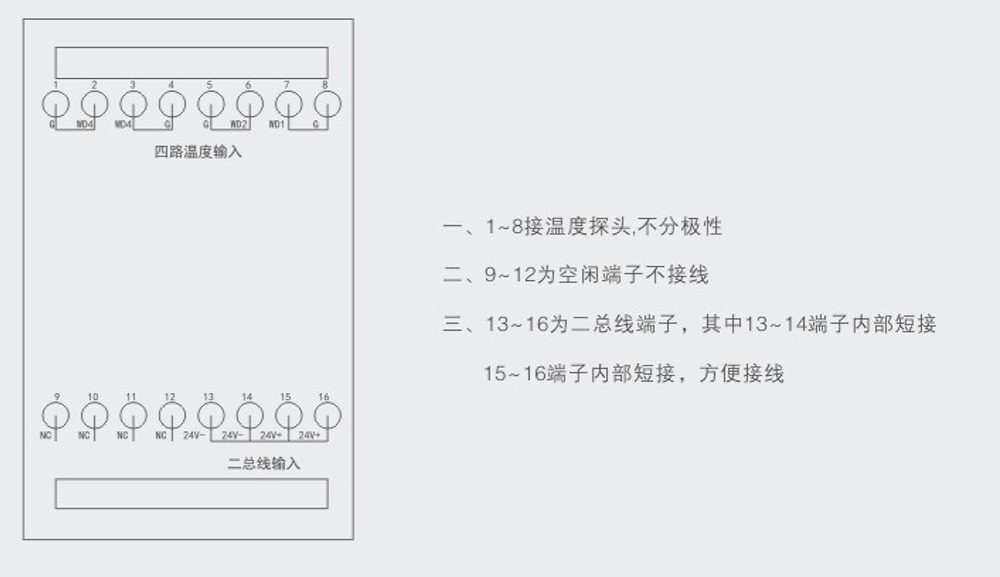

接线图：
