ND47-63小型断路器系列
产品说明
ND47-63 小型断路器，适用于照明配电系统（C型）或电动机的配电系统（D型）。主要用于交流50Hz，额定电压至230V、400V，额定电流至1A~63A的线路中起过载、短路保护作用，同时也可以在正常情况下不频繁地分断电器装置和照明线路。
符合标准：GB10963.1 IEC 60898-1.
正常工作条件
环境湿度∶-5℃~40℃，24h内平均值不超过35℃. 海拔高度∶安装地点的海拔不超过2000m.
主要技术参数
■主要规格∶按额定电洞In分∶1A 2A 3A 4A 5A 6A 10A 16A 20A 26A 32A 40A 50A 63A
■极数∶a单极 b二及c三极 d四极
■按断路器瞬时脱扣的型式分∶C型（5In~10In）D型（10In-16In）
■额定运行短路分断能力∶lcn=lcs：6KA
■机械电气寿命∶
电气寿命∶不低于6000次 机械寿命∶不低于20000次。
技术性能
产品类型 | 额定电流 | 极数 | 电压 | 分断能力（A） |
ND47-63（C） | C1~C40 | 1 | 230/400 | 6000 |
C1~C40 | 2,3,4 | 400 | 6000 | |
C50~C63 | 1 | 230/400 | 6000 | |
C50~C63 | 2,3,4 | 400 | 6000 | |
ND47-63（D） | D1~63 | 1 | 230/400 | 6000 |
D1~63 | 2,3,4 | 400 | 6000 |
过电流保护特性
脱扣器额定电流ln（A） | 起始状态 | 实验电流 | 规定时间 | 预期结果 | 备注 |
1~63 | 冷态 | 1.13ln | t≤1h | 不脱扣 | |
1~63 | 紧接着a顶试验后进行 | 1.45ln | t＜1h | 脱扣 | 电流在5s内稳定的上升至规定值 |
1~32 | 冷态 | 2.55ln | 1s＜t＜60s | 脱扣 | |
40~63 | 冷态 | 2.55ln | 1s＜t＜120s | 脱扣 | |
1~63 | 冷态 | 5ln | t≤0.1S | 不脱扣 | C型 |
1~63 | 冷态 | 10ln | t＜0.1S | 脱扣 | C型 |
1~63 | 冷态 | 10ln | t≤0.1s | 不脱扣 | D型 |
1~63 | 冷态 | 16ln | t＜0.1s | 脱扣 | D型 |

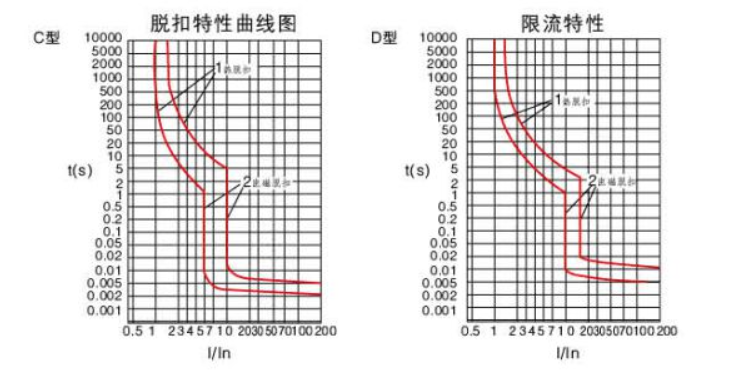

动作特性曲线图
额定电流ln（A） | 1~6 | 10 | 16、20 | 25 | 32 | 40、50 | 63 |
铜导线标称截面积（mm）² | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 |
注：接线适用25mm²以下导线连接，扭矩2.0N·m。

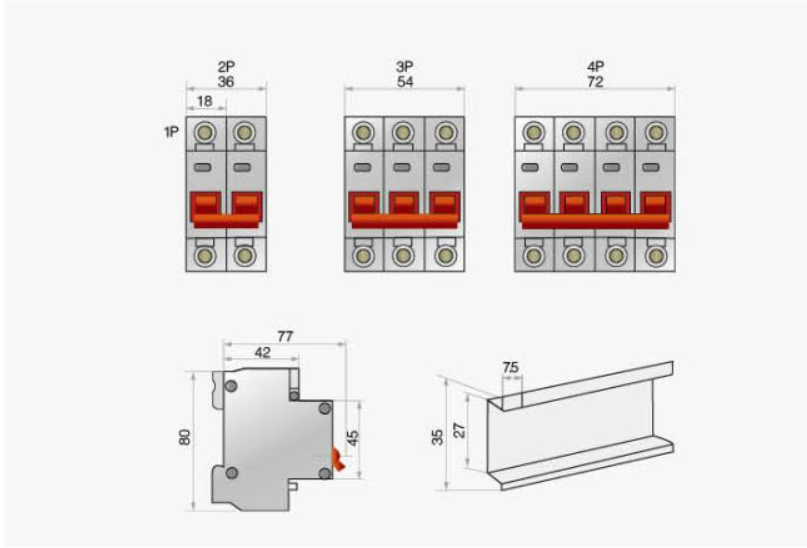

外形及安装尺寸（mm）
主要技术参数
■主要规格∶按额定电洞In分∶1A 2A 3A 4A 5A 6A 10A 16A 20A 26A 32A 40A 50A 63A
■极数∶a单极 b二及c三极 d四极
■按断路器瞬时脱扣的型式分∶C型（5In~10In）D型（10In-16In）
■额定运行短路分断能力∶lcn=lcs：6KA
■机械电气寿命∶
电气寿命∶不低于6000次 机械寿命∶不低于20000次。
技术性能
产品类型 | 额定电流 | 极数 | 电压 | 分断能力（A） |
ND47-63（C） | C1~C40 | 1 | 230/400 | 6000 |
C1~C40 | 2,3,4 | 400 | 6000 | |
C50~C63 | 1 | 230/400 | 6000 | |
C50~C63 | 2,3,4 | 400 | 6000 | |
ND47-63（D） | D1~63 | 1 | 230/400 | 6000 |
D1~63 | 2,3,4 | 400 | 6000 |
过电流保护特性
脱扣器额定电流ln（A） | 起始状态 | 实验电流 | 规定时间 | 预期结果 | 备注 |
1~63 | 冷态 | 1.13ln | t≤1h | 不脱扣 | |
1~63 | 紧接着a顶试验后进行 | 1.45ln | t＜1h | 脱扣 | 电流在5s内稳定的上升至规定值 |
1~32 | 冷态 | 2.55ln | 1s＜t＜60s | 脱扣 | |
40~63 | 冷态 | 2.55ln | 1s＜t＜120s | 脱扣 | |
1~63 | 冷态 | 5ln | t≤0.1S | 不脱扣 | C型 |
1~63 | 冷态 | 10ln | t＜0.1S | 脱扣 | C型 |
1~63 | 冷态 | 10ln | t≤0.1s | 不脱扣 | D型 |
1~63 | 冷态 | 16ln | t＜0.1s | 脱扣 | D型 |
动作特性曲线图
额定电流ln（A） | 1~6 | 10 | 16、20 | 25 | 32 | 40、50 | 63 |
铜导线标称截面积（mm）² | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 |
注：接线适用25mm²以下导线连接，扭矩2.0N·m。
外形及安装尺寸（mm）
