概述
NDD3B系列电动机综合保护器（以下简称保护器）适用于交流50Hz,额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载等非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。保护器采用电位器量化整定方式，直接根据电机铭牌标定的额定电流调节保护器的整定电流，比整定无量化、需启动电机整定，而不能准确整定到电机额定电流的整定方式更为方便、直观。保护器采用过电流倍率控制下的智能多区段反时限保护技术，且反时限具有性能优异的连续可调技术，可适应从轻载到重载起动等各类电机的需要。
本系列保护器符合GB14048.4标准。

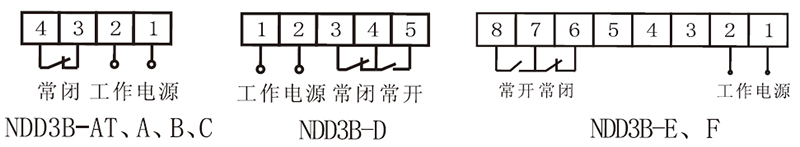

接线图

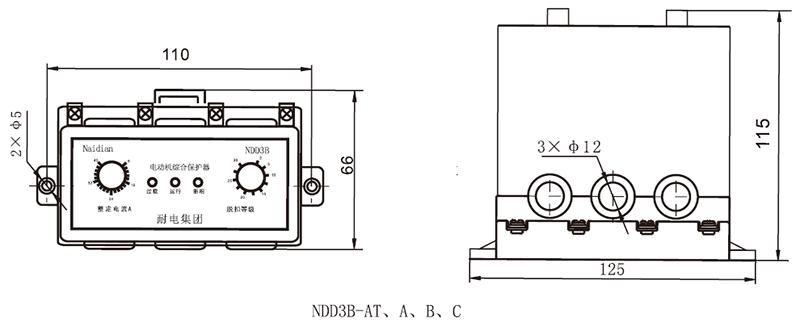

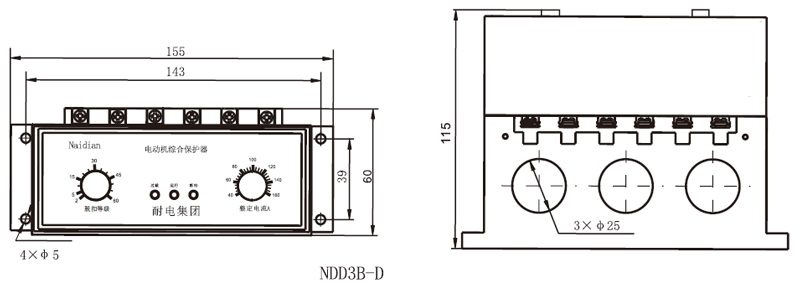

外形及安装尺寸图

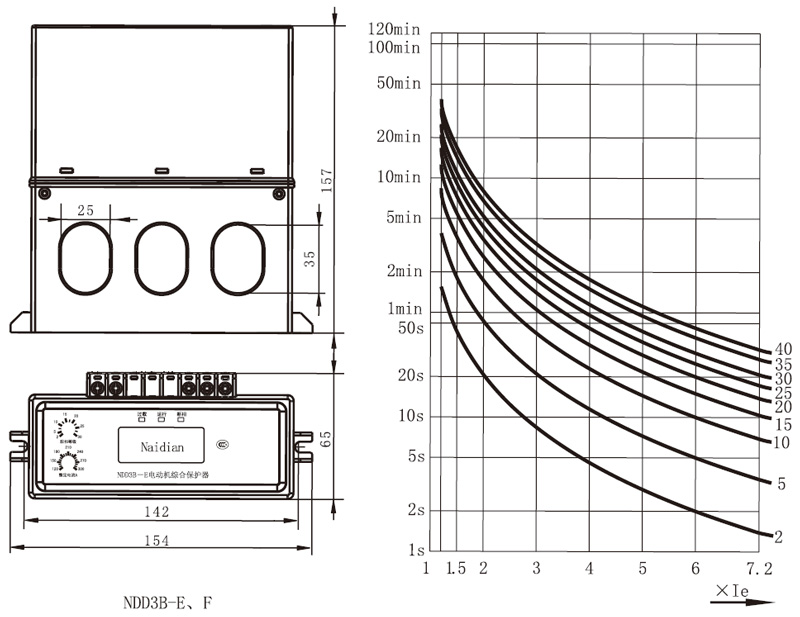

过载保护反时限特性图

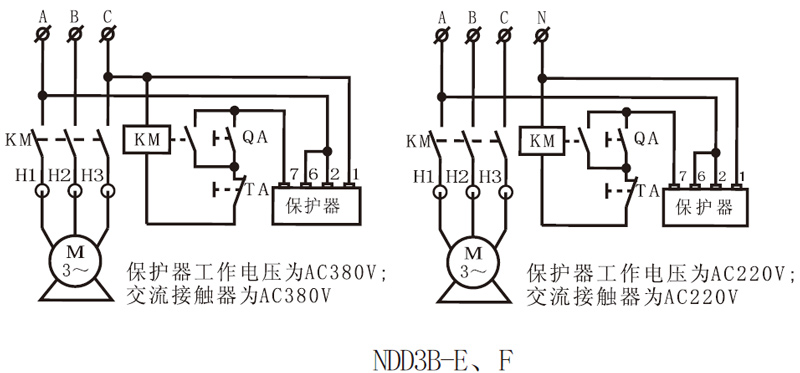

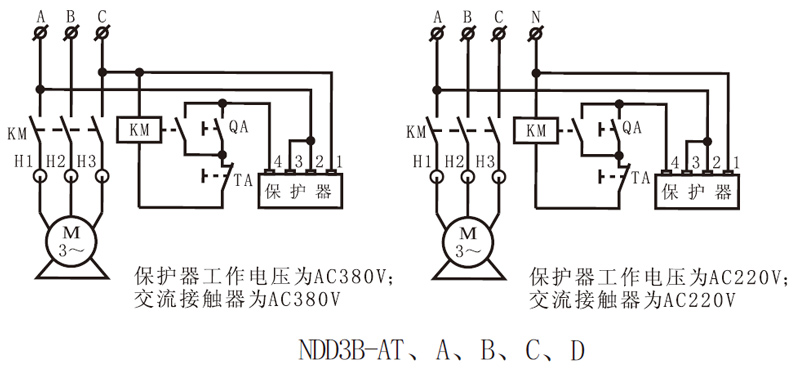

应用电路举例
说明：KM：交流接触器 QA：启动按钮 TA：停止按钮 H1～H3保护器穿线孔
注:保护器和交流接触器控制电源必须同相
主要技术数据
表一
| 参数 | 型号 | ||||||
| NDD3B-AT | NDD3B-A | NDD3B-B | NDD3B-C | NDD3B-D | NDD3B-E | NDD3B-F | |
| 额定电源电压 | AC380V AC220V 50Hz(其它电压等级可订做) | ||||||
| 整定电流范围 | 1A~5A | 2A~10A | 8A~40A | 20A~100A | 40A~160A | 120A~300A | 120A~400A |
| 过载动作时间 | 见表2 | ||||||
| 断相动作时间 | ≤6S(三相电源中任意一相电流为零时) | ||||||
| 复位时间 | 控制电路断电复位，且复位时间不小于300S | ||||||
| 触点容量 | 3AAC330V (阻性) | ||||||
| 安装方式 | 装置式和导轨式兼容，导轨式为选配 | 装置式 | |||||
表1（续）
| 环境温度 | - 5C~55'C相对湿度，≤90%RH |
| 海拔高度 | ≤2000m |
| 使用环境 | 在无足以腐蚀金属和破坏绝缘性能的气体环境；无强烈冲击振动、雨雪的地方 |
表2
| 过载动作时间Tp | |||||
| 脱扣等级代号 | 1.05倍整定电流 | 1.2倍整定电流 | 1.5倍整定电流 | 6倍整定电电流 | 7.2倍整定电流 |
| 2 | 2小时内脱扣 | 2小时内脱扣 | TP≤30S | Tp≤2s | 1s |
| 5 | Tp≤lmin | Tp≤5s | 1s | ||
| 10(10A) | Tp≤2min | Tp≤10s | 2s | ||
| 15(10) | Tp≤3min | Tp≤15s | 4s | ||
| 20(20) | Tp≤8min | Tp≤20s | 6s | ||
| 25 | Tp≤9min | Tp≤25s | 7.5s | ||
| 30 (30) | Tp≤12min | Tp≤30s | 9s | ||
