NDX(XJ3 4 5)断相与相序保护继电器

概述

NDX系列断相与相序保护继电器（以下简称保护器）适用于交流50Hz，电压380V的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现错相、断相、电压不平衡等非正常状态时，及时断开开关电器触头分断电动机的三相电源，快速可靠地保护电动机。
保护器采用电压取样方式，与电动机的功率大小无关，无需进行任何电流等级的整定和调整。整机具有适用范围广，使用简单方便，性能稳定可靠等优点

型号规格

主要技术参数

1、工作电源∶三相380V 50Hz，允许波动范围为（90%～110%）Ue。

2、断相保护∶在 NDX系列产品电压取样信号①、②、③前端，三相电源中任一相断电，保护器可靠的动作，起到断相保护作用（NDX-B、C产品只对启动时的断相起保护作用，对工作过程中的断相不保护）。

3、相序保护∶保护器相序认定后，如果任意调换一相线，电机将无法启动，保护器起到相序保护作用。

4、电压不平衡保护∶三相电源中任一相电压与另两相电压之间的不对称度≥13%时，保护器应可靠的动作，起到保护作用（NDX-A、B、C 无此保护功能）。

5、触点容量∶AC380V 5A;
                     NDX-C:AC380V 3A)

6、电寿命∶1×105次

7、机械寿命∶1×106次。

8、安装方式∶装置式。

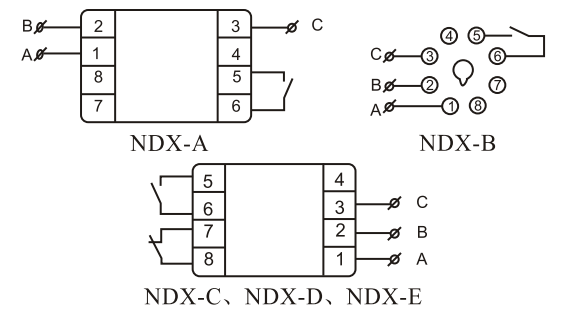

接线图

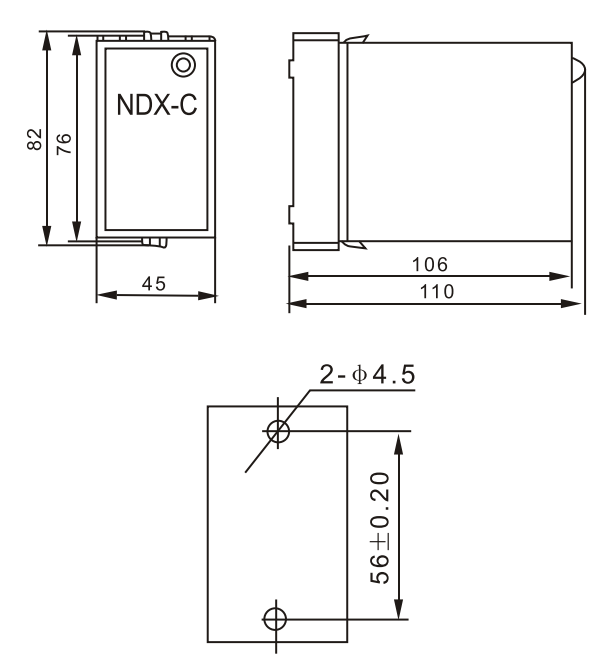

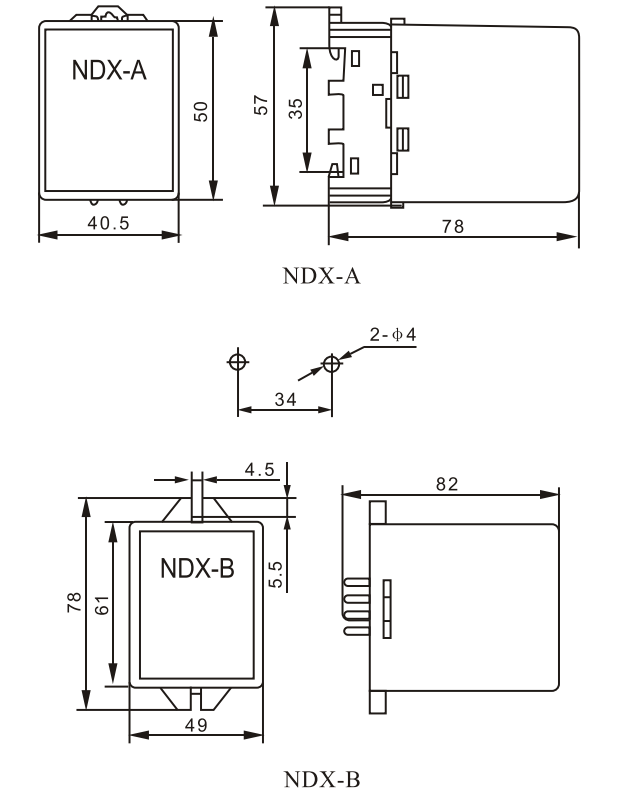

外形及安装尺寸

使用说明

1、按接线图正确接线，如电动机无法启动，则保护器已进行相序鉴别，需将保护器输入的A、B、C三相电源任意换一相，电动机即能正常启动，此时保护器相序已认定。
2、NDX系列保护继电器应在无腐蚀性气体、严重霉菌及尘埃的场所使用和贮存。
3、NDX-A、B继电器在不通电状态下其触点5、6断开;在正常运行状态下，其触点5、6接通;在保护状态下其触点5、6断开。
4、NDX-C、D、E继电器在不通电状态下其触点5、6断开，7、8接通;在正常运行状态下，其触点5、6接通，7、8断开;在保护状态下，其触点5、6断开，7、8接通。


NDX1(XJ3-D)断相与相序保护继电器

概述

NDX1过压、欠压、断相、相序保护器（以下简称保护器），与交流接触器等开关电器组成保护电路，对不可逆转三相交流电动机及传输设备（如水泵、风机、传送带、空压机、馈电线路）中可能出现的过压、欠压、断相、相序错接等故障进行有效的保护。
保护器广泛用于工业、农业、服务业中使用三相交流50Hz，电压380V低压配电系统。
保护器相序认定后，因更改或维修与原认定相序错接时;供电线路出现断相时;供电电网出现过电压或欠电压时;保护器均可分断主电路电源，从而达到保护设备及人身安全的目的。
保护器采用先进的电压检测原理，主要元器件选用优质的进口集成电路，具有性能可靠、故障指示、抗干扰能力强、体积小、安装使用方便等特点，而且不受被保护设备功率大小的影响。

正常工作条件和安装条件

1.正常工件条件
周围空气温度上限不超过+40℃，周围空气温度的下限为-5℃。
2. 安装地点的海拔不超过2000m。3.大气条件
a.湿度∶最高温度为+40℃时，空气的相对湿度不超过
50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
b.污染等级∶保护器的污染等级3（有导电污染或由于
凝露使干燥的非导电性污染变为导电性）。
4.安装条件

a. 安装方式∶1）螺钉固定安装;2）35mm标准导轨安装。

b. 厂家推荐保护器垂直于地面安装，以便于控制操作。
其它任意安装角度不会对正常使用产生任何影响。


主要技术参数

1.电源电压范围∶交流50Hz，三相300~460V。

2.过电压保护∶380V～460V可调，延时0.5s~5s可调。

3.欠电压保护300V～380V可调，延时1s～10s可调。

4.断相与相序保护动作时间≤0.2s。

5.机械寿命∶1×106次。

6.电寿命∶1×105次。

7.触点容量∶AC220V 5A（阻性负载）

8.功耗∶不大于2W

外形及开孔尺寸
