NDL2(DHC3L)系列电子式累时器
特点
最通用的廉价累时器
DIN 48×24mm 标准面板尺寸，可扩展成50×60mm
内部自带电源，不需外接，内置锂电池
有无电压输入、直流电压输入及交流电压输入型
6 位或8 位LCD 显示
无机械磨损，寿命长
符合的标准：Q/WDH 02-2003、GB14048.5-2001、IEC60947-5-1:1997
型号含义
显示方式 | LCD (液晶显示) | |||||
复位方式 | 外部端子/面板按钮 复位 | 外部端子复位 | ||||
显示位数 | 6位(字高6.7mm) | 8位(字高6.5mm) | ||||
累时范围 | 99999.9小时 | 99时59分59秒 | 9999时59分 | 9999天23时 | 9999时59分59秒 | 999999时59分 |
无电压输入（接点输入） | DHC3L-1 | DHC3L-2 | DHC3L-3 | DHC3L-4 | DHC3L-5 | DHC3L-6 |
直流电压输入（DC4～30V） | DHC3L-1V | DHC3L-2V | DHC3L-3V | DHC3L-4V | DHC3L-5V | DHC3L-6V |
交流电压输入（AC/DC110～240V） | DHC3L-1A | DHC3L-2A | DHC3L-3A | DHC3L-4A | DHC3L-5A | DHC3L-6A |
技术参数
电 源 | 内部电源 | 电压输入 | 直流电压输入DC4～30V |
电池寿命 | ≥ 6年(25℃) | 交流电压输入AC/DC110～240V | |
累时误差 | ≤0.1% |
无电压输入 （接点输入） | 接点接通最大电阻≤10KΩ(计时ON) |
最小信号脉宽 | ≥0.2秒 | 接点断开最小电阻≥500KΩ(计时 OFF) | |
重 量 | 约60g | 输入最大残余电压0.5V | |
安装方式 | 面板式 | 工作环境温度 | -5～+40℃ |
开孔尺寸 | 22.2×45mm | 储存温度 | -25～+55℃ |
工作环境湿度 | 35～85%RH |
电气特点
绝缘阻抗 | 100MΩ（DC500V） |
耐压 | AC2000V 50/60Hz 1 分钟 |
抗干扰 | IEC61000-4 标准,等级 3 |
振动 | 抗振动：10-55Hz（ 周期 1 分钟）振幅 0.75mm, X Y Z 各方向 1 小时 误动作：10-55Hz 周期 1 分钟振幅 0.5mm, X Y Z 各方向 10 分钟 |
冲击 | 抗冲击：30G X ,Y, Z各3次 误动作：10G X ,Y ,Z各3次 |
DHC3L 系列

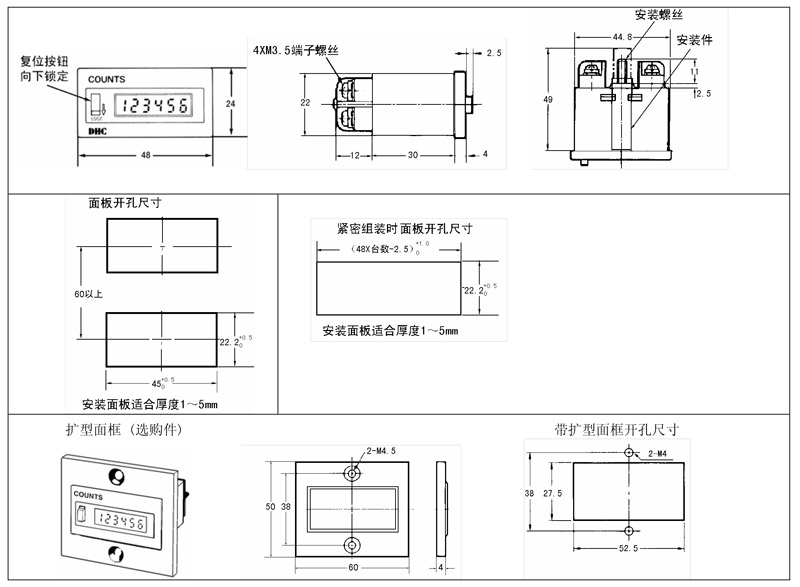

外型尺寸图

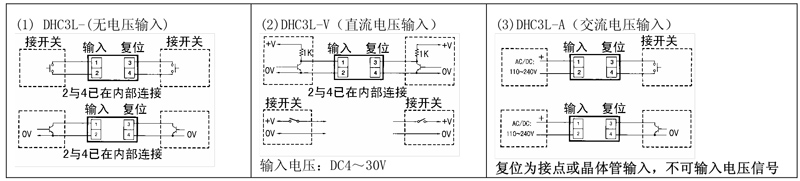

接线方法及注意事项
1. 累时器的信号输入及复位输入的开关或电路应尽量靠近累时器的接线端子.使输入线尽量短.
2. DHC3L-A 为累时信号交流电压输入型，可输入 AC/DC110～240V 电压，但该型的复位信号如图（3）只可输入接点信号， 切不可输入电压信号，否则会使累时器烧毁，甚至会引起内部锂电池爆炸。
3. 复位信号不应长时间接通,以免浪费内部电池。
4. 接点输入应可靠。
▲本产品内置锂电池,请勿加压变形或在 100℃以上过热，以免引起锂电池破裂或烧毁。
