HB-KGJ系列高压开关（断路器）动特性测试仪检定装置是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）研制生产的智能型高精度开关机械特性测试仪的检定装置。仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。本装置既可单机使用，也可以联接电脑使用。具体可以参考软件操作说明。
HB-KGJ，HB-KGJ+,手微186+5322+5978，QQ1123+134968
一、HB-KGJ
1、采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号
2、能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准
3、本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。
4、可同时模拟高压断路器合闸或分闸时间，可在 0.001－20000.000ms范围内任意设置，分辨率：1μs，精度：0.001%读数±0.003ms;
5、弹跳脉冲个数可在0－250 个范围内任意设置，弹跳频率1kHz、2kHz、4kHz、8kHz可选择。
6、支持不同期测试。
7、支持内部触发、外部触发、有源触发、无源触发。
8、环境温度：10－30度 环境湿度：小于85％
9、本装置既可单机使用，也可以联接电脑使用
10、校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路。
11、实时性强，装置做到了触发实时，计数实时，输出实时。为了能实现实时，触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，输出电路电路采用晶体管模拟。
12、采用24M高精度石英晶振，保证基准脉冲的精确性和稳定性。
13、支持每一个断口设置不同的时间，支持不同期设置。
二、HB-KGJ+
1、概述

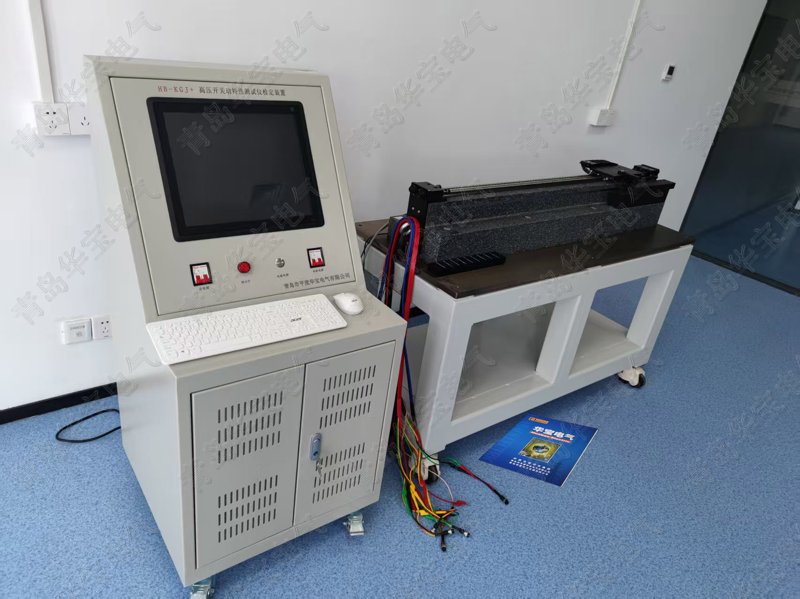

HB-KGJ+高压开关动特性测试仪检定装置是青岛华至宝电气有限公司（青岛市平度华宝电气有限公司）依据国家相关标准研制生产的，采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。断路器行程速度校准运动平台，采用美国进口高速磁悬浮电机和驱动系统，精度1微米的光栅传感器采样，准确测试传感器运动行程和速度。
本装置既可单机使用，也可以联接电脑使用。系统配备触摸屏工控电脑，用于系统操作。本文前面以单机操作作为介绍，用电脑联机操作可参考后文软件操作说明。
2、主要技术指标和使用条件：
2.1 本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。
2.2 可同时模拟高压断路器合闸或分闸时间，可在 1－20000.000ms范围内任意设置，分辨率：1μs，
精度：0.001%读数±5μs。
2.3 弹跳脉冲个数可在 0－250 个范围内任意设置，弹跳频率0.5kHz、1kHz、2kHz、4kHz可选择。
2.4 支持不同期测试。
2.5 行程设置范围：10mm－600mm, 分辨率：0.01mm, 精度：0.01%读数±0.15mm
2.6 速度设置范围：0.1m/s－5.0m/s，分辨率：0.01m/s，精度：0.1%读数±0.01m/s
2.7 支持内部触发、外部触发、有源触发、无源触发。
2.8 时间校验及系统控制操作台重量约70公斤左右，行程速度校验运动平台约180公斤。
2.9 环境温度：10－30度 环境湿度：小于85％
