面板型短路接地故障指示器

产品详情

产品概述

面板型短路故障指示器是配套安装在配电网络系统中的环网开关柜、电缆分支箱、箱式变电站，用于指示相应电缆区段的短路和单相接地故障的一种实时检测装置。线路发生故障，工作人员可借助指示器的报警显示，迅速确定故障区段，并找出故障点。

城市配电网系统中，电缆工程不断增加。环网柜、电缆分支箱、箱式变电站越来越多被使用，由于电缆线路和设备故障的隐蔽性极强，尤其当下一级配电网络系统中发生了线路短路或接地故障时，上一级的供电系统必须在规定的时间内进行分断，以避免重大事故发生。一旦线路因故障而实行分断保护后，会造成故障线路立即停电，通过使用本产品，巡线人员便可根据指示器面板上的报警指示状态快速准确地找到故障区段，并查出故障点。从而及时分断故障区段、迅速恢复正常线路的供电。减少停电时间和范围，提高供电可靠性和经济效益。大大提高了工作时间和工作效率。
技术参数

主要功能

1. 短路报警指示：

短路传感器在工作中检测线路的电流，当线路发生短路故障时电流达到或超过短路电流的整定值时，短路传感器发出报警信号，通过光纤输给主机，主机接收此信号后，产生相应的报警指示信号。

2. 接地报警指示：

接地传感器在工作中检测线路的零序电流，当线路发生接地故障时其接地电流达到或超过接地电流的整定值时，接地传感器发出报警信号，通过光纤输给主机，主机接收此信号后，产生相应的报警指示信号。

3.低压报警指示：

主机采用电池供电同时可采用220V/AC供电，当电池电压低于正常工作电压时，将产生电压报警指示，以提醒工作人员更换电池。

4. 自动复位：

当指示器发出报警信号后，如果无人工进行复位，在整定时间后，指示器可自动进行复位。

5. 人工复位：

当指示器产生报警后，可通过触发指示器主机面板上的"复位/测试"按钮解除报警。

6. 智能化：

指示器产生相应的报警指示信号后，可将报警信号输出远传。指示器也可接收远方的复位型号，对指示器进行远程复位操作。

7. 自检测试：

指示器可进行工作状态自检测试。可通过按下指示器主机面板上的"复位/测试"按钮，并保持2秒后面板上所有指示灯闪烁指示；5秒后自动复位，同时也可手动复位。
分类

安装说明

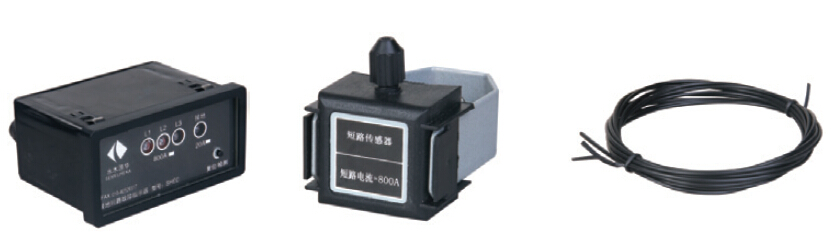

面板型故障指示器主要由主机和短路(接地)电流传感器两大部分组成。主机尺寸：长×宽×高为96×49×85mm，主机安装开口尺寸：长91±0.5mm，宽43±0.5mm，指示器主机安装在配电柜前面板上，接地和短路传感器安装在被检测的线路上，传感器和主机通过光纤连接。
