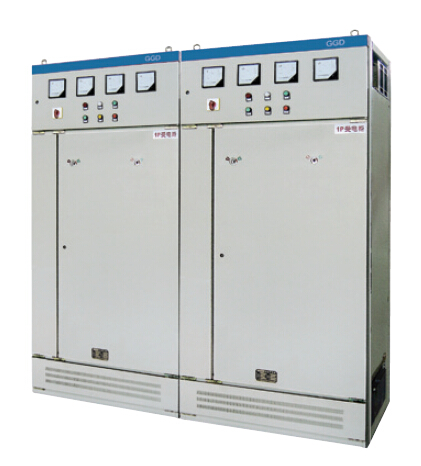

GGD交流低压配电柜

产品详情

产品概述

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级与广大电力用户及设计部门的要求, 本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
使用条件

1. 周围空气温度不高于十40℃，不低于一5℃。24h内的平均温度不得高于＋35℃。

2. 户内安装使用，使用地点的海拔高度不得超过2000m,

3. 周围空气相对湿度在最高温度为+40℃时不超过50%，应在较低温度时允许有较大的相对湿度（例

如+20℃时为90%) 考虑到由于温度的变化可能会偶然产生凝露的影响。

4. 设备安装时与垂直面的倾斜度不超过5°。

5. 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

6. 用户有特殊要求时可与制造厂协商解决。
基本电气参数

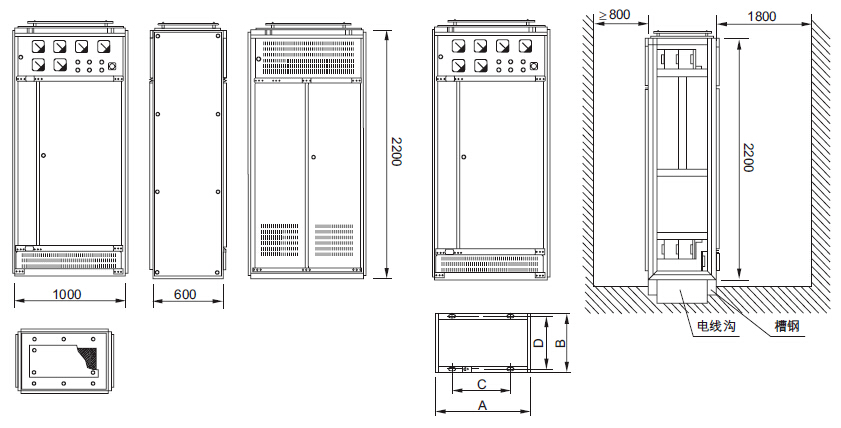

外形及安装尺寸图

使用注意事项

本产品为不靠墙安装，单面(正面)操作，双面开门维修低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作，检查和维修。

空气断路器经过多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大, 应定期对空气断路器按其使用说明书进行维护和检修。
