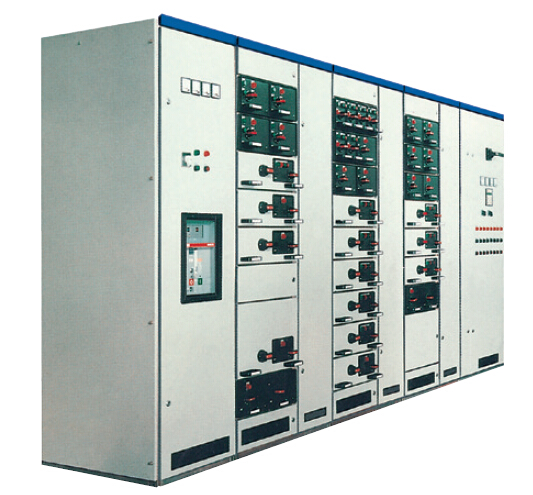

产品图片
GCK低压抽出式开关柜
产品详情
产品概述
GCK 低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
使用条件
1. 海拔不超过2000m。
2. 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃。
3. 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，
列如：+20℃时为90%。
4. 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
5. 与垂直面倾斜不超过5℃。
6. 本产品适合以下温度运输储存：-25℃~+55℃，在短时间内（不超过24h)不超过+70℃。
7. 如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

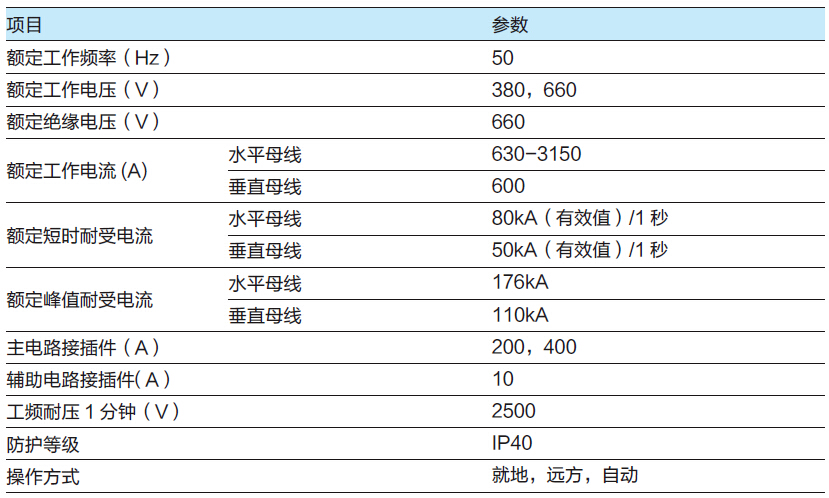

基本电气参数
特点
本系列产品具有分断能力高，动热稳定性好，结构先进、合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合, 一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
本产品符合IEC439 NEMA ICS2-322标准，也符合GB7251.1-2005《低压成套开关设备》国家标准和 ZBK36001-89《低压抽出式成套开关设备》专业标准。

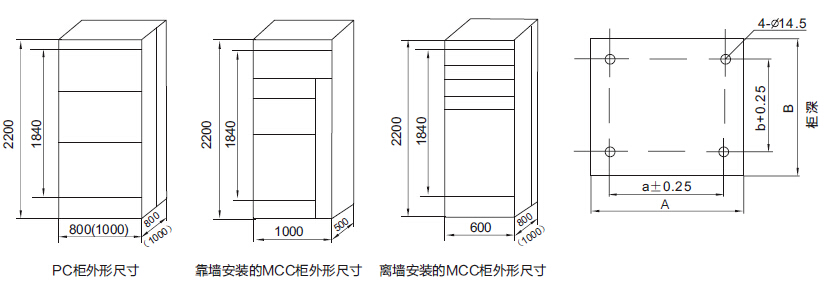

外形尺寸安装尺寸

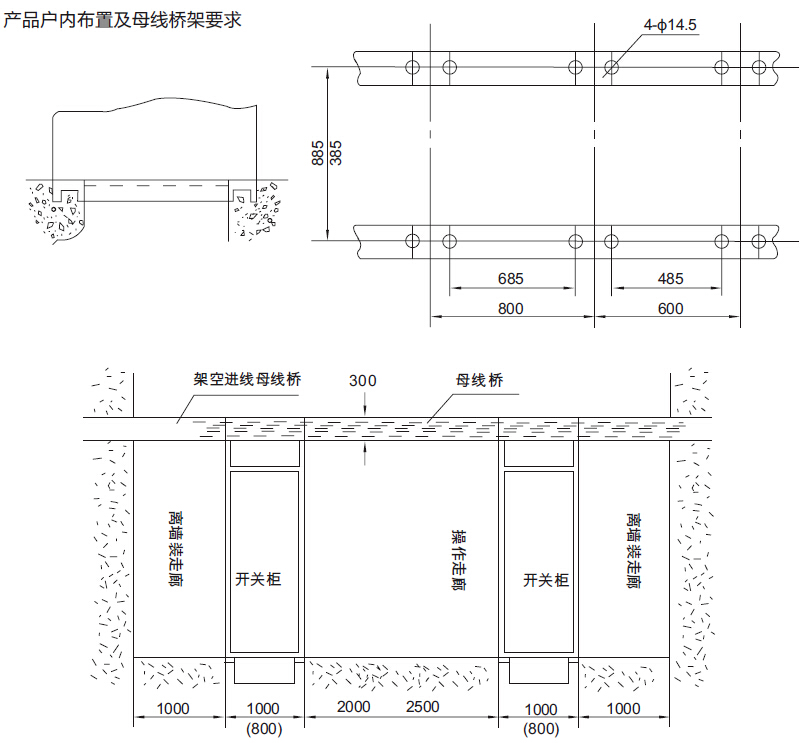

产品安装基础示意图
注：本公司可根据用户要求提供各种形式的母线桥架。

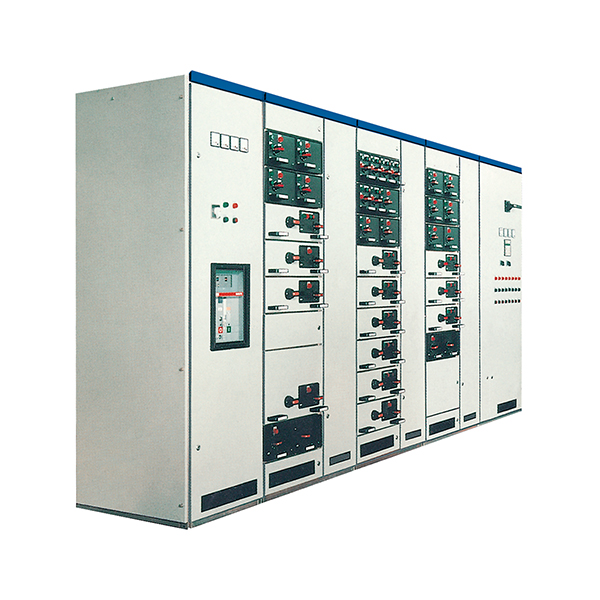

MNS低压抽出式开关柜
产品详情
产品概述
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通司源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50～60Hz，额分工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。
本装置符合GB7251.1《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专业标准。
使用条件
1. 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
2. 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的
相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露。
3. 海拔高度不超过2000m。
4. 本装置适应于以下温度的运输和储存过程-25℃至+55℃的范围之间，在短时间内（不超过24h）
可达十70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工
作。
5. 如果上述使用条件不能满足时，应由用户和制造厂协商解决。
6. 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

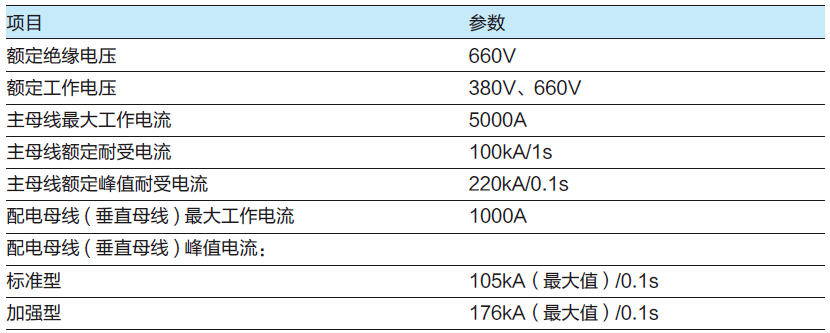

基本电气参数
开关柜类型
1. 动力配电中心柜(PC)： 可采用Emax，MT，3WN，AH、ME系列等断路器。
2. 电动机控制中心柜（MCC ）：由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转
式带熔断器的负荷开关。功率因数自动补偿柜（带有手动、自动及远动功率因数补偿装置）。

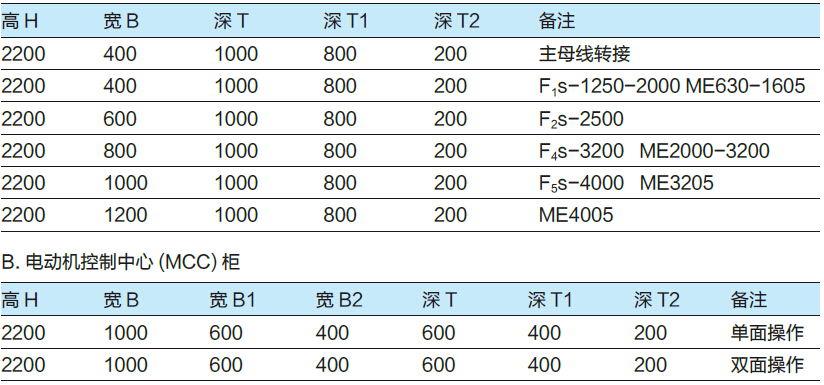

A. 动力配电中心(PC)柜

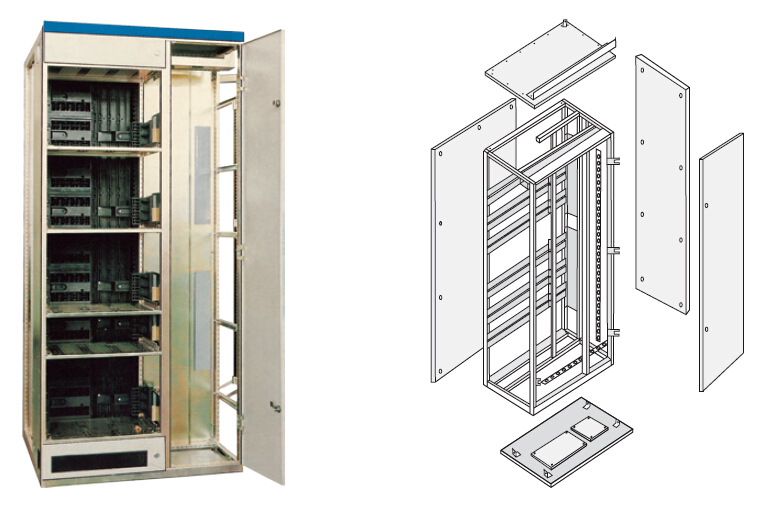

C型型材组成的柜架结构

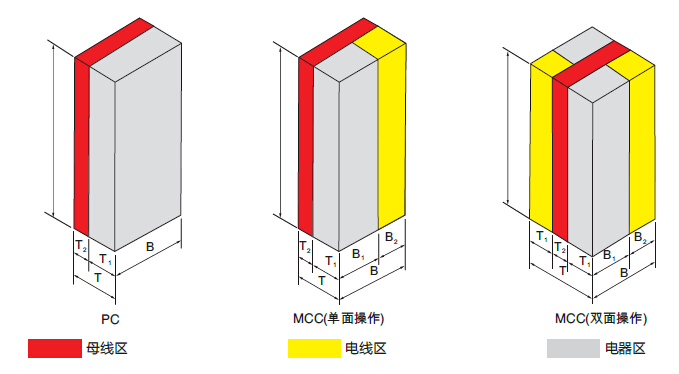

柜体示意图

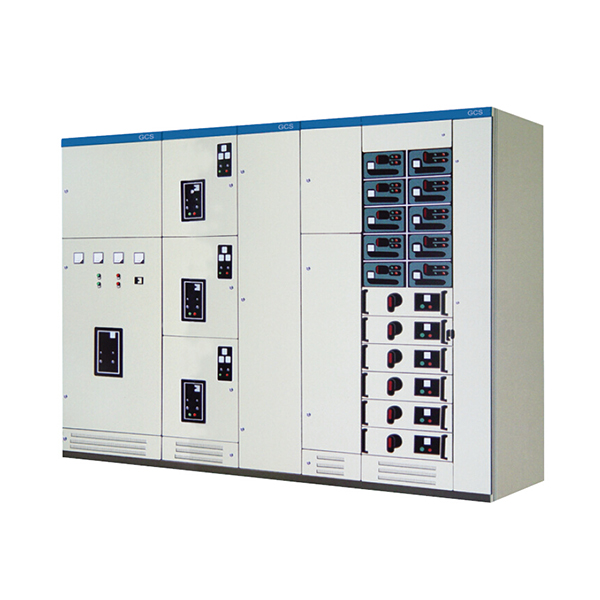

GCS低压抽出式开关柜
产品详情
产品概述
GCS型低压抽出式开关柜，(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380(400)V、(660)V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
装置的基本结构见下图。
IEC60439-1《低压成套开关和控制设备》
GB7251《低压成套开关设备》
JB/T9661《低压抽出式成套开关设备》
使用条件
1. 周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃。超过时，需根据
实际情况降容运行。
2. 户内使用，使用地点的海拔高度不得超过2000m。
3. 周围空气相湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如
+20℃时为90%、应考虑到由于温度的变化可能会偶然产生凝露的影响。
4. 装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整(符合GBJ232-82)标准。
5. 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
6. 用户特殊要求时，可以与本公司协商解决。

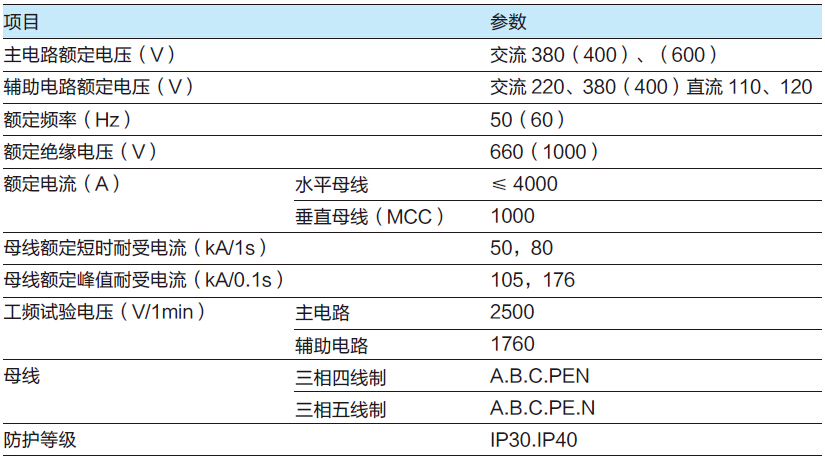

基本电气参数
主结构
1. 主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和Φ9.2mm的安装孔，
内部安装灵活方便。
2. 主构架装配形式设计为两种，全组装式结构和部份（侧框和横梁）焊接式结构，供用户选择。
3. 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
4. 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路
强度能力的基本措施。
5. 电缆隔室的设计使电缆上下进出均十分方便。

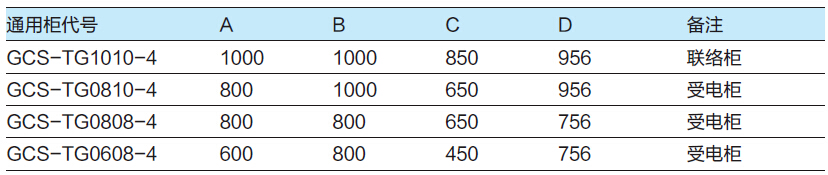

6. 装置通用柜体的尺寸系列（见下表）：
功能单元
1. 抽屉层高的模数为160mm。分为1/2单元、1单元、3/2单元、2单元、3单元、五个尺寸系列。
单元回路额定电流400A及以下。
2. 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
3. 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多
功能后板。
4. 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
5. 1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
6. 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
7. 抽屉单元设有机械联锁装置。
主要电器元件
主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
1. 电源及馈线单元断路器主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列，ABB公司生产的F系列。Ah型断路器具有性能好，结构紧凑、重量较轻、系列性强的特点，价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
2. 抽屉单元(电动机控制单元、部份馈电单元)断路器主选CM1、TG、TM30系列塑壳断路器，部份选用MOELLER公司生产的NZM-100A系列。这些开关均有性能好，结构坚凑，短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
3. 隔离开关及熔断器式隔离开关选Q系列。该系列可靠性高，分断能力强，并可以实现机械连锁。
4. 熔断器主选NT系列
5. 交流接触器选用B系列、LC1-D系列。

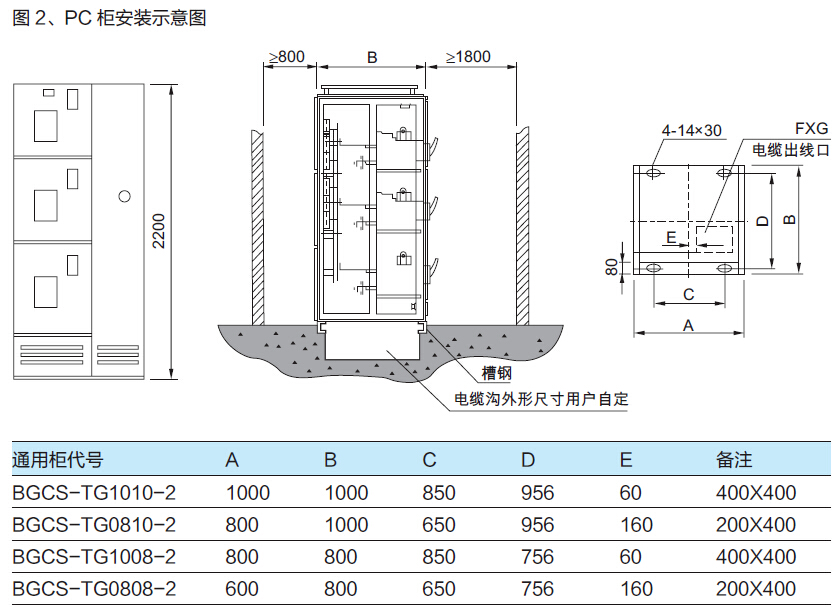

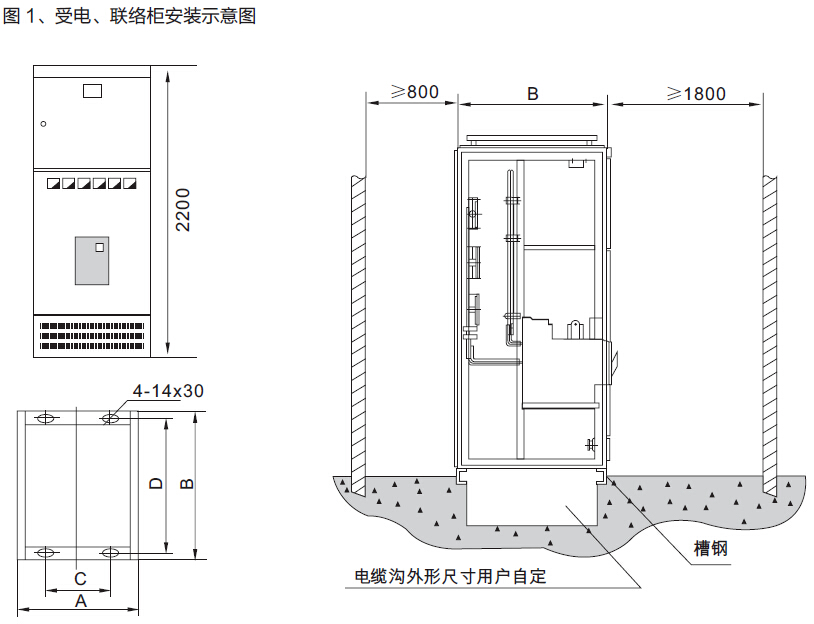

外形及安装尺寸图
外形及安装尺寸图
