华金电气有限公司位于乐清市柳市镇象阳工业园区,是专业从事以环网柜、箱式变压器、电缆分支箱、电缆接地保护箱、预制式电力电缆附件等电力系统的研发、生产、销售、服务于一体的高新技术企业。 华金电气在孙猛董事长带领下多年以来一直致力服务于中国电力,从本科毕业后到现在,一直为配电系统提供安全稳定的产品和服务,公司坚持引进吸收与自主创新,开发出具备适合中国电力系统的美式可分离式电缆附件、欧式可分离电缆附件、美式箱变、地埋式箱变专用配套电缆附件产品。针对国内快速发展的电最缆化输配电系统,为达到全绝缘、全密封、免维护、小型化的目标,提供箱合智能电网规划方案的电缆分支箱、户内外环网柜、箱式变电站等电气。在高压、超高压的架空线路系统,为达到保护电缆、检测电缆、监控线路的目标,开发出了符合电网要求的电缆接地保护箱。电缆故障指示器及定位系统。公司产品出厂前均经过严格的电检试验及一致性验证。并按照国际标准IEC60502-4和国家标准GB12706.4通过电力工业电气设备质量检验测试中心全面型式试验认证。 公司秉承“创新发展,持续改进,诚信经营,共存共赢”的企业理念,全面贯彻执行ISO9001质量管理体系,不断强化全体员工的创新与质量意识,保证了最终出厂成品的性能高度可靠,覆盖全国的销售及售后服务机构,用户能够得到快捷的支持和服务。

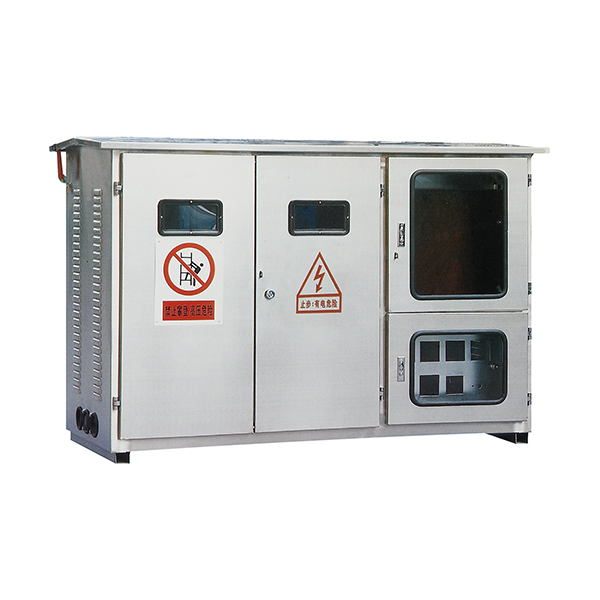

产品图片

JP综合配电柜



产品详情


产品概述
JP综合配电柜包括配变低压出线开关、计量、综合信息采集器等,具有过负荷及三相短路保护功能,具备配变在线综合监测功能、在线电能质量监测分析功能。低压电力配电箱装置使用寿命不低于20年。
使用条件

安装地点:户外杆上,倾斜度:<3°,考虑变台上的安装金具的连接。

环境温度:-40℃~+40℃;最大日温差:25℃

相对湿度:日平均值不大于95%;月平均值不大于90%

海拔高度:≤1000米

风压: 不大于700 Pa

地震烈度:8度

环境污秽等级:Ⅳ 级

防护等级:IP33



主要功能及指标要求

测量范围:电压0.75~1.25Ue、电流0~1.2Ie

系统测量精度:在测量范围,电压、电流测量精度不低于0.5级;在0.5~1时,功率因数测量精度不低于0.5级;视在功率、有功功率、无

功功率计算精度不低于1.0级。

噪音:不大于30dB;

控制元件存储容量:应能保存不少于62天的所有测量数据。

综合柜所有定值的整定级差:电流按0.1A、电压按1V、时间按1秒设定。

综合柜的工作电源由配电变压器低压电源提供,当外接电源中断,监测仪内原定值及基础数据能存储保持两个月以上不丢失,且时钟运行正常。

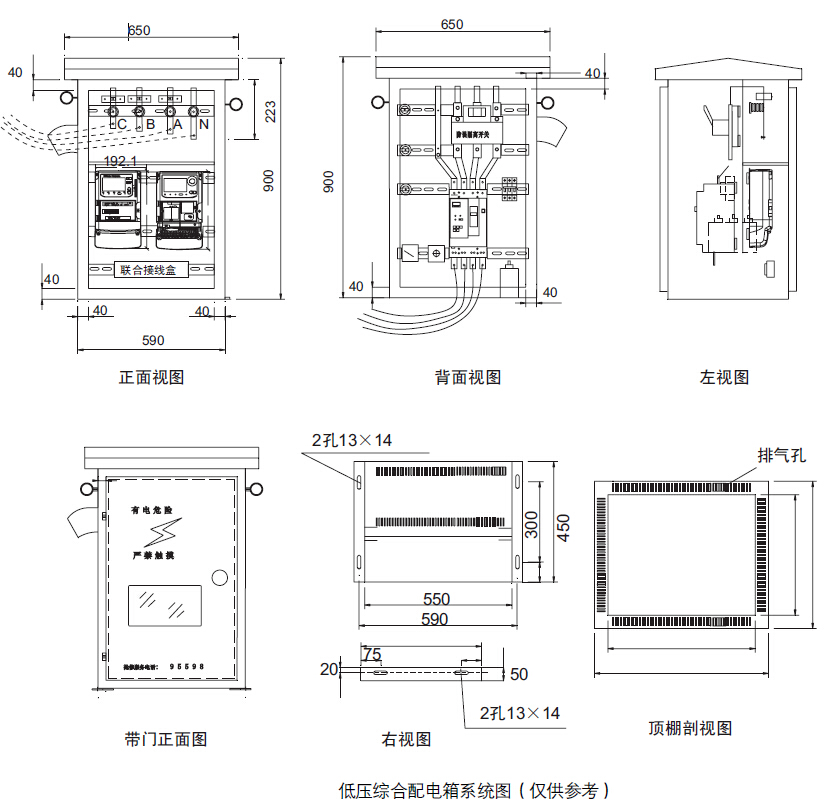

外形及安装尺寸
