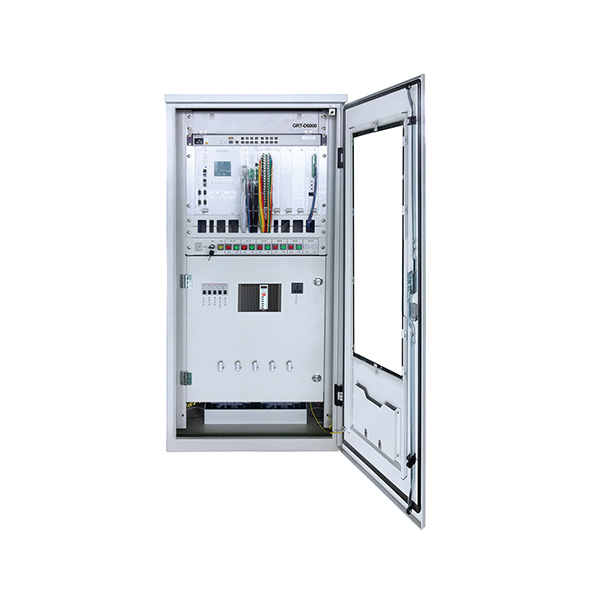

GRT-D6000系列配网自动化终端装置

产品详情

概述

GRT-D6000 系列配网自动化终端装置是针对配电网中的环网柜、小型开闭所等多线路采集场所，而开发的保护及监控终端产品。

GRT-D6000 装置中主控单元电流、电压采集采用了A/D 专用高速采样芯片, 装置同时采用32 位的MCU 控制芯片是新型高压开关控制装置，能快速稳定的完成对高压开关的监控。它集保护、测量、控制、监测、通讯、远动等功能于一体，具有集成度高、配置灵活、界面友好等特点。广泛应用于辐射型供电及环网供电系统，可以帮助系统识别线路瞬时性故障与永久性故障，可自动消除瞬时故障对线路的影响，又可隔离永久故障段，避免造成长时间的大面积停电，自动恢复非故障区段电网供电，从而经济实用地实现配网自动化。
产品特点

◆ 统一的核心公共平台：采用嵌入式实时操作系统，支持高速以太网总线以及CAN 总线，接口容量大。

◆ 通信方式、通信规约多样化配置: 硬件配置独立通信管理模块， 硬件配置支持主备互换， 冗余设计。

软件配置支持多种通信方式(以太网、GPRS、光纤等) 和多种通信规约（ 如GB101、GB104、

MUDBUS 等五十多种），可同时与多个不同级别的主站通信。

◆ 遥信、遥控、遥测灵活配置：三遥功能数量点数可根据工程需要配置，真正模块化设计。

◆ 智能化电源管理: 多重电源供电，支持各种介质和容量的蓄电池投切，智能化的电池管理（可自动

实现电池活化），操作电源的输出电压及功率等运行状态均有监测显示，具备完善的过载及短路功能，

蓄电池提供的后备电源热备份在线。

◆ 便捷的维护功能: 提供远程和本地维护接口，运行人员可在本地或主站等远方对其进行维护。支持

手持无线维护，可以方便的进行调试。

◆ 灵活方便的策略配置：电流型DA、电压型DA、复合型DA

◆ 系统采用模块化设计可支持各种规格回路的使用场所，最多支持18 回路。

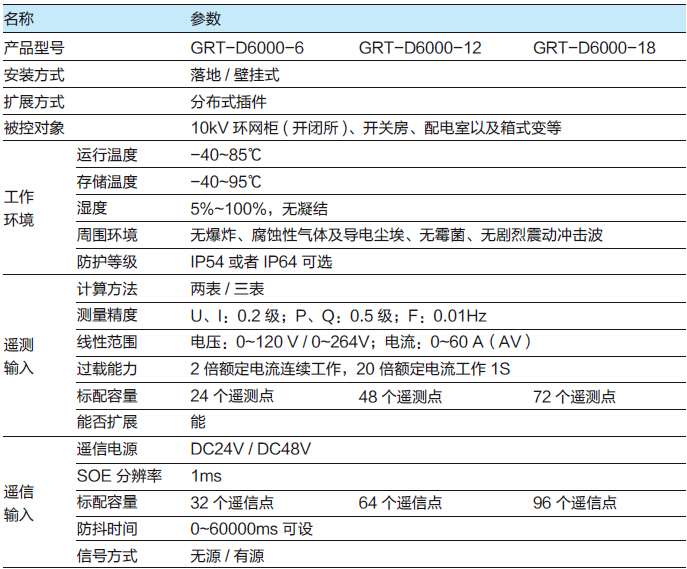

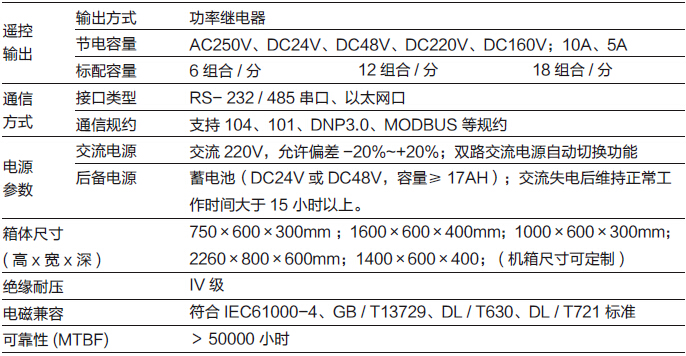

技术参数

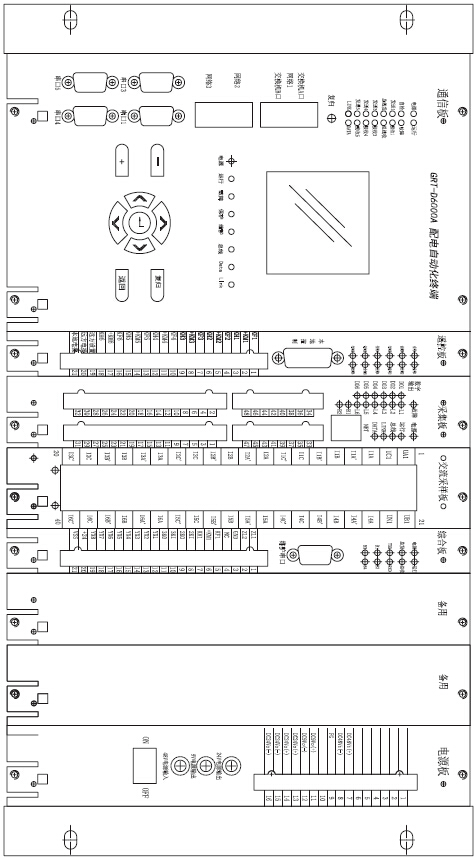

示意图
功能介绍

◆ 遥控功能：可以正常的遥控跳闸、合闸。终端接受并执行来自主站或子站的遥控命令，完成开关的分、

合闸操作。

◆ 遥测量采集：包括Ua，Ub、Uc、Ia、Ib、Ic、F、P、Q、S、COS、I0、U0 等模拟量。通过积

分计算得出有功电度、无功电度，所有这些量都在当地实时计算，实时累加。

◆ 遥信功能：采集遥信变位，事故遥信并可向主站或子站发送状态量。有事件顺序记录（SOE），遥

信分辨率小于1ms。

◆ 参数设置功能：终端具有参数远方设置功能和当地设置功能。

◆ 对时功能

◆ 历史记录及上报功能

◆ 故障检测（电流、电压、及零序电流保护)

◆ 就地调试功能

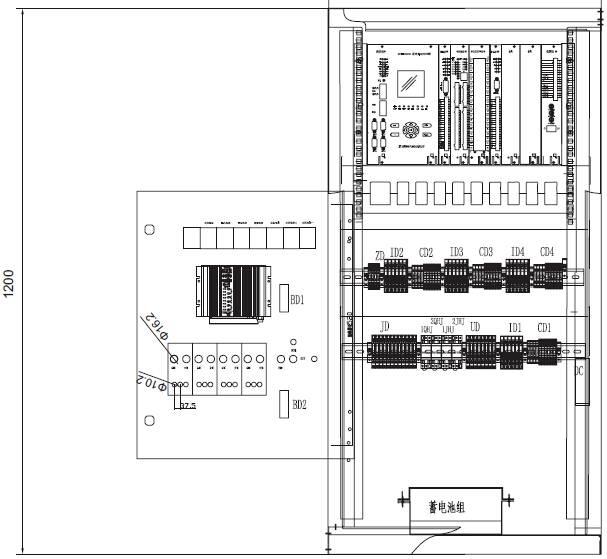

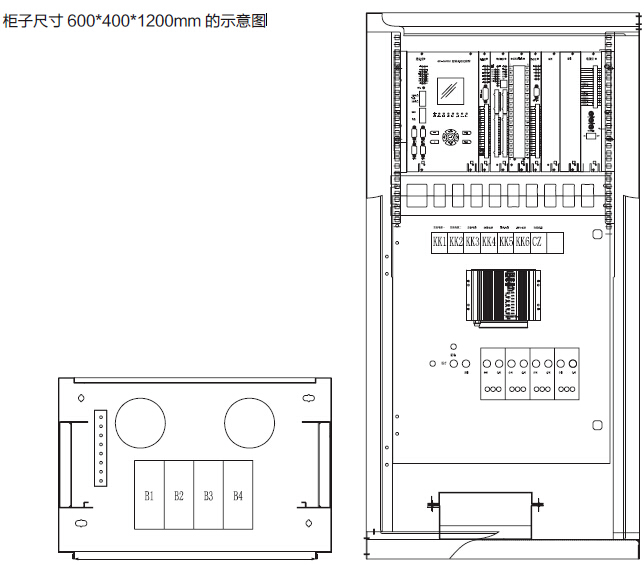

尺寸图
