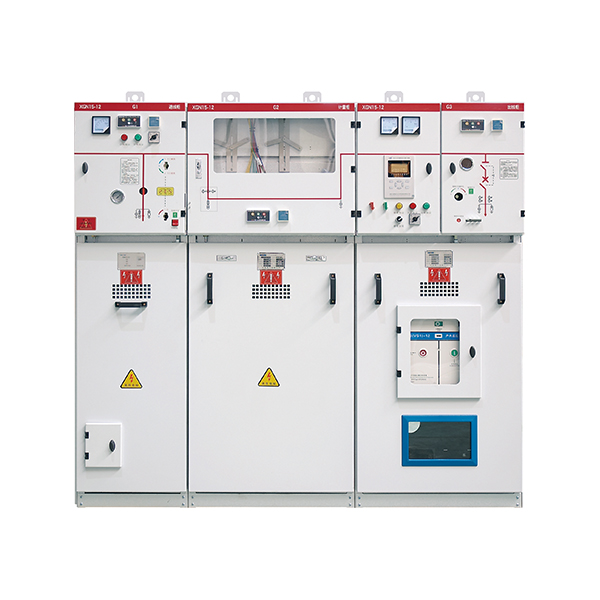

XGN15系列气体绝缘环网柜

产品详情

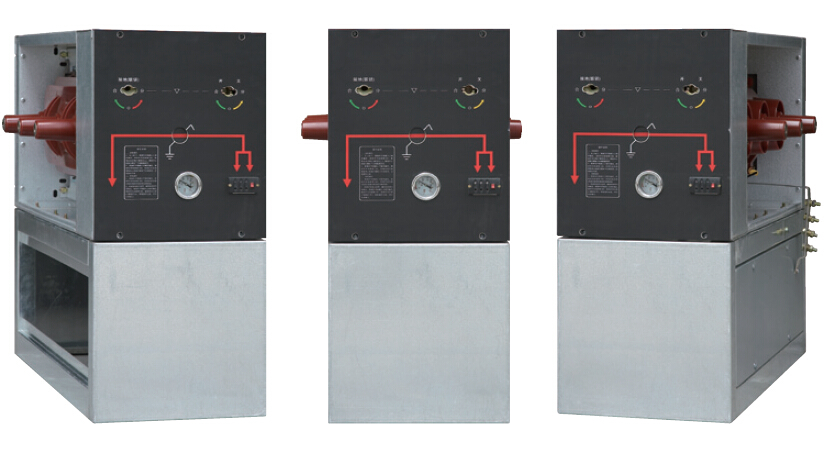

负荷开关单元FLN36-12
该开关柜可分为单体、单体双套管出线、二单元、三单元、四单元、五单元标准型和带有侧进线套管型，负荷开关主回路部分密封在由环氧树脂采用APG工艺浇注制成的绝缘壳体中,此绝缘壳体具有绝缘性能好，结构简单,安装方便,安全可靠.每个单元有独立间隔,顶部母排连接,可以多单元以上并柜。

标准配置

◆ 630A母线

◆ 三工位负荷/接地开关

◆ 弹簧操作机构

◆ 负荷开关和接地开关位置指示

◆ 进线/母线电压指示器（单体或母线扩展型）

◆ 出线电压指示器

◆ 所有的开关功能都可在面板上加装挂锁方式实现控制

◆ 接地开关与电缆室门的联锁

◆ SF6气压表

◆ 接地铜排

可选配置

◆ 短路、接地故障指示器

◆ 测量用电流互感器及电流表

◆ 计量用电流互感器

◆ 开关位置钥匙锁

◆ 电动操作机构

电缆分支箱负荷开关单元

该负荷开关为电缆分支箱专门开发设计,可分为单套管左侧进线、单套管右侧出线,负荷开关主回路部分密封在由环氧树脂采用APG工艺浇注制成的绝缘壳体中，出线回路最多可分四路，因此，结构相对简化，便于安装，更为安全；使单开关电缆分支箱体积更小，安装更方便,可靠性更高的SF6负荷开关。

标准配置

◆ 630A母线

◆ 三工位负荷/接地开关

◆ 弹簧操作机构

◆ 负荷开关和接地开关位置指示

◆ 进线/母线电压指示器

◆ 出线电压指示器

◆ 所有的开关功能都可在面板上加装挂锁方式实现控制

◆ SF6气压表

◆ 接地铜排

可选配置

◆ 短路、接地故障指示器

负荷开关熔断器组合电器单元

组合电器单元用作1250KVA及以下容量的变压器保护，本单元为配有熔断器的负荷开关环网柜。接地开关闭合时，熔断器下侧同时接地，并实现熔断器上侧与电源的安全隔离,确保更换熔断器时人员的安全。为了熔断器在一相熔断后,不致造成电气设备缺相运行,本单元中配置了跳闸联动机构，当脱扣观察窗显示红色时，表示脱扣装置动作或熔断器熔断并跳闸。本单元可以和其它单元组合，实现环网供电。

标准配置

◆ 630A母线

◆ 三工位负荷/接地开关

◆ 弹簧操作机构

◆ 负荷开关和接地开关位置指示

◆ 进线/母线电压指示器（单体或母线扩展型）

◆ 出线电压指示器

◆ 所有的开关功能都可在面板上加装挂锁方式实现控制

◆ 接地开关与电缆室门的联锁

◆ SF6气压表

◆ 接地铜排

可选配置

◆ 短路、接地故障指示器

◆ 测量用电流互感器及电流表

◆ 计量用电流互感器

◆ 开关位置钥匙锁

◆ 电动操作机构

◆ 预留母线扩展

◆ 外部母线

真空断路器单元

采用弹簧式真空断路器：机械寿命可达10000次；（保护动作快，分闸时间不大于30ms），易于实现级差配合。可配置上下隔离开关。真空断路器与隔离开关采用机械联锁,提供可视隔离断口,灵活搭配,整个系统为空气绝缘。

标准配置

◆ 630A母线

◆ 630A固定式真空断路器模块（VS1）

◆ 控制器CM（DC/AC/220/48/24V操作电源）

◆ 隔离开关（GN30，GN19）

◆ 自供电型和外供电型微机综合保护装置（GRT-Y200,GRT-Z100）

◆ 保护CT

◆ 接地与电缆仓门的闭锁

◆ 真空断路器开关位置辅助接点：2NO+2NC

◆ 操作电源（包括电源用PT、电源模块、后备电池）

可选配置

◆ 连接母线

◆ 测量用互感器及电流表

◆ 辅助接点：隔离开关位置 2NO+2NC、接地开关位置 2NO+2NC

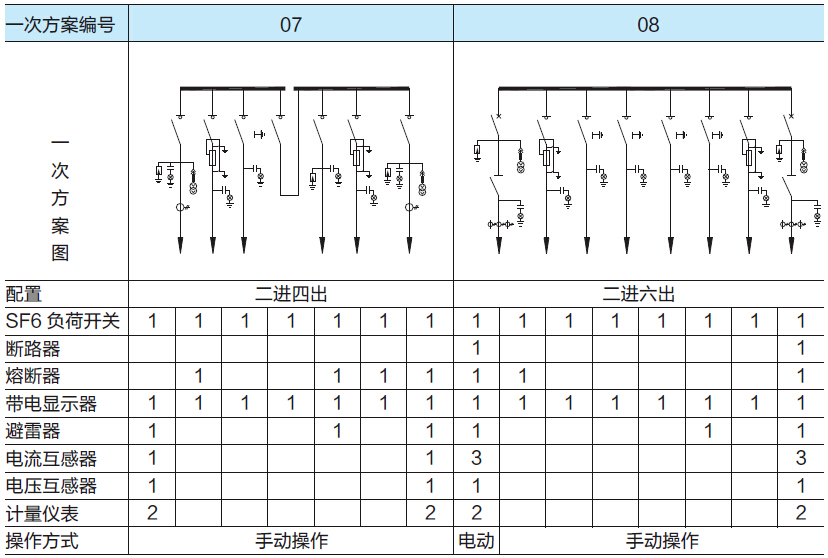

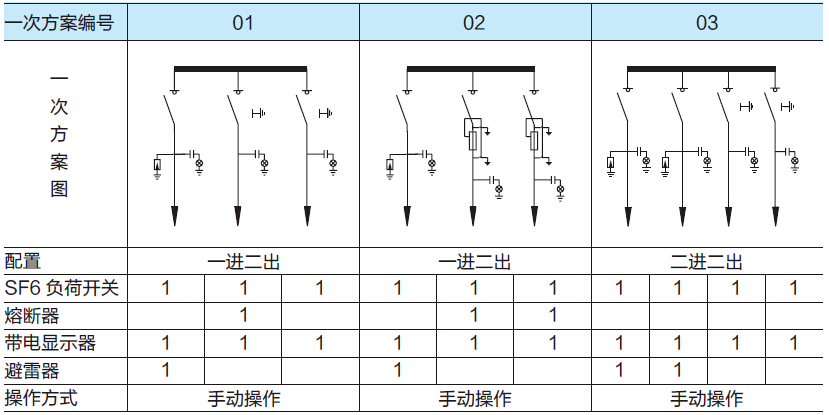

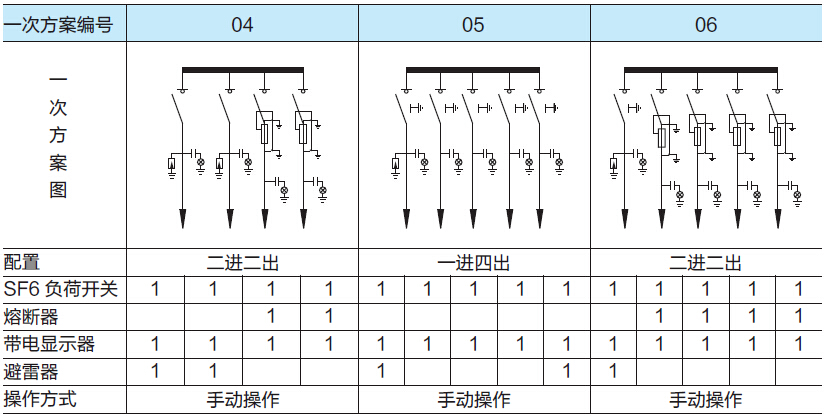

一次方案图
