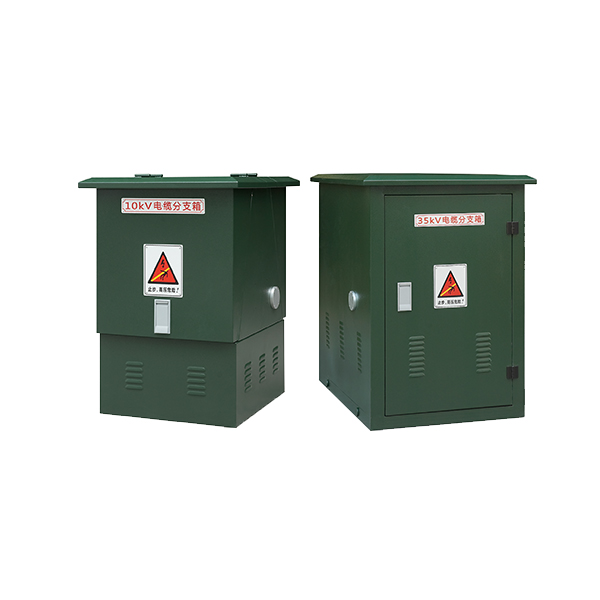

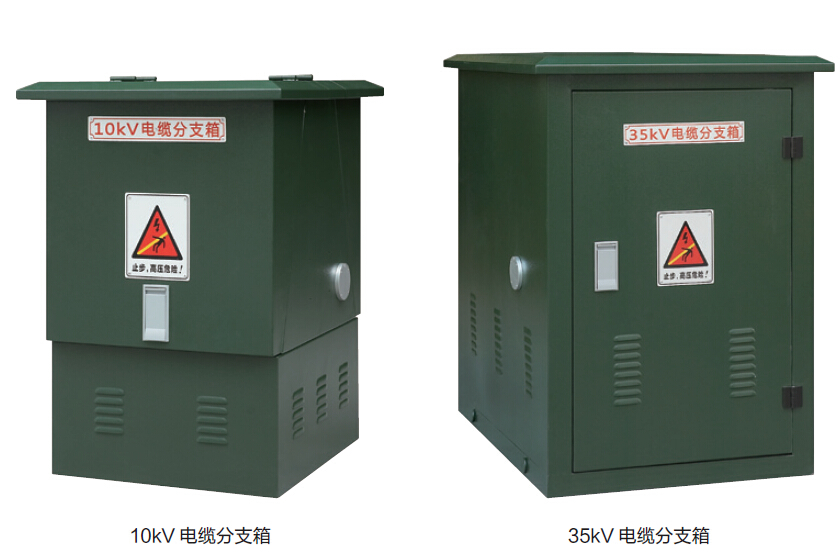

10kV、24、35kV高压电缆分支箱

产品详情

产品概述：
随着城市电网的不断发展，室外架空线路逐渐被电缆线路所取代，作为电缆线路的主要设备之一，电缆分支箱以其安全可靠的性能、紧凑美观的外形，被广泛的应用到城市电网当中，其连接组合方式简单、灵活，具有全绝缘、全密封、耐腐蚀、免维护、安全可靠等性能。适用于各种恶劣环境(如高污染区、洪水多发区、寒冷或潮湿地区)，可大大节省设备和电缆投资，提高供电可靠性，适用于商业中心、工业区、城市人口密集区、街道等。
参考的技术标准：

GB/T311.1-1997高压输变电设备的绝缘配合

GB 3906-2006 3.6kV~40.5kV交流金属封闭开关设备

GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求

GB/T 16927.1-1997高电压试验技术 第一部分： 一般试验要求

GB/T 2900.10-2001电工术语 电缆

GB/T 762-2002标准电流

GB/T 4208-1993外壳防护等级(IP代码)

GB/T 5582-1993高压电力设备外绝缘污秽等级

GB/T 7354-2003局部放电测量

GB/T 12706.1~4-2002

额定电压1kV(Um=1.2kV)至35kV(Um=40.5kV)挤包绝缘电力电缆及其附件

第四部分：额定电压6kV(Um=7.2kV)和35kV(Um=40.5kV)电缆附件试验要求

GB/T 4109-1999高压套管技术条件

GB/T 13384-1992机电产品包装通用技术条件

GB/T 1408-1999固体绝缘材料电气强度绝缘试验方法 工频下的试验

GB/T 20138-2006电器设备外壳对外界机械碰撞的防护等级(IK代码)

DL/T538-2006高压带电显示装置

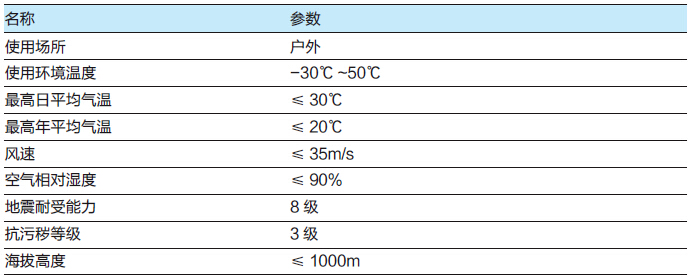

使用环境：

主要技术参数：

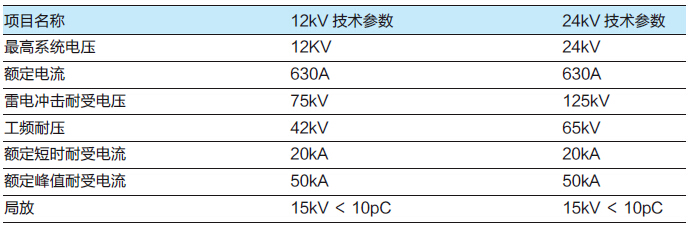

欧式套管主要技术参数：

对照表：

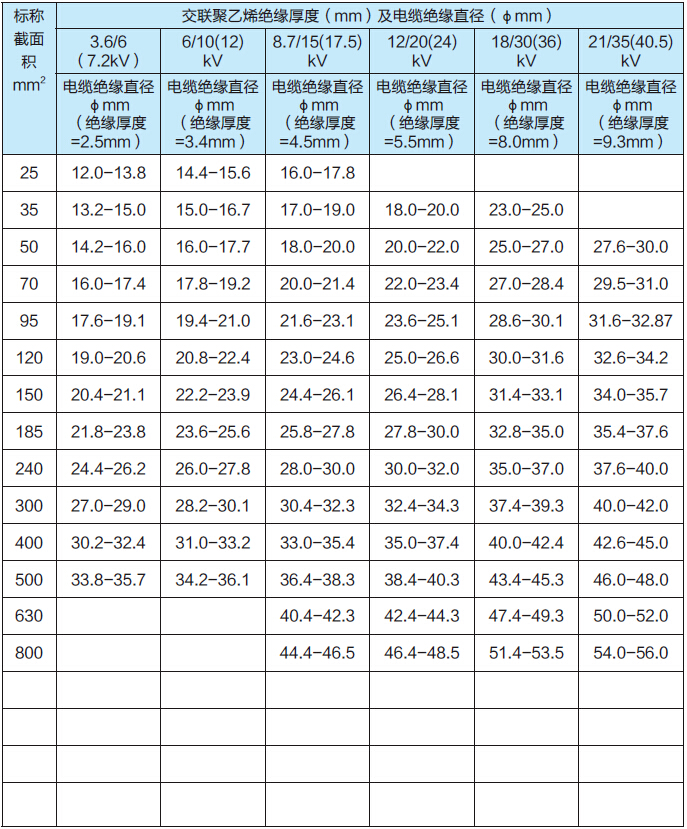

各种电压等级交联聚乙烯电缆主绝缘尺寸对照表
