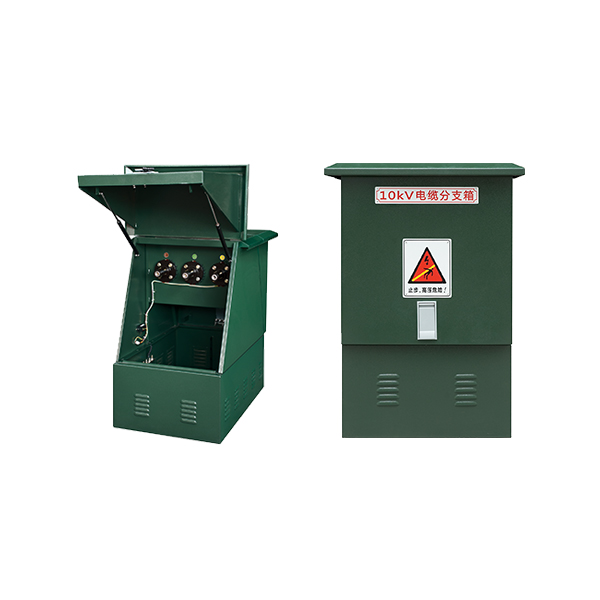

12kV、24、35kV 630A欧式普通高压电缆分支箱

产品详情

产品概述：

普通型欧式电缆分支箱适用于额定电压12kV/24kV,标称截面25~500mm2交联聚乙烯绝缘电力电缆的分支连接，用以分配电能。主要特点是双向开门，不带负荷开关，利用绝缘套管为连接母排，具有长度小、排列清晰、三芯电缆无交叉等特点。

可选带避雷器。

安装带电显示器，可选带故障指示器。

采用螺栓固定逐级连接式电缆分支接头。
型号及含义：

产品特性：

1. 体积小、结构紧凑、安装简单、操作方便；

2. 全绝缘、全密封结构，无需绝缘距离，可靠保证人身安全；

3. 防尘、防火、耐腐蚀、免维护，可浸在水中，适合任何恶劣环境；

4. 组合极为灵活，满足多种接线要求。
结构特点：

电缆分支箱的设计满足安全运行、检查、维护、试验和操作。电缆分支箱的外形设计美观与周边环境相适应，具有良好的视觉效果。装在箱体内的各原件满足各自的技术要求。

1. 按终身使用设计,能抗各种侵蚀和老化,保证用户运行条件。

2. 箱体有足够的通风和隔热设施,箱体有可靠的封闭性,门窗通风孔设防尘、防小动物进入和防渗、漏雨设施 。

3. 外壳有足够的机械强度，可保证在运输和起吊时不致损坏和变形。

4. 在保证内部各电气设备的安全距离的前提下，体积可尽可能的小，结构紧凑，减少占地面积。

5. 分支箱内部设有接地连接端子和专用的接地导体，接地端子为直径不小于12mm的螺栓。

6. 分支箱内所有金属支架均与专用导体相连，其专用导体为截面不小于25mm2的铜带。

7. 门、隔板或其它构件都确保接地连接。

8. 电缆室底部有可调节的电缆固定夹和接地排，并带封板。

9. 进口硅橡胶电缆接头提供全屏蔽、全绝缘、全密封可触摸的安全保障。

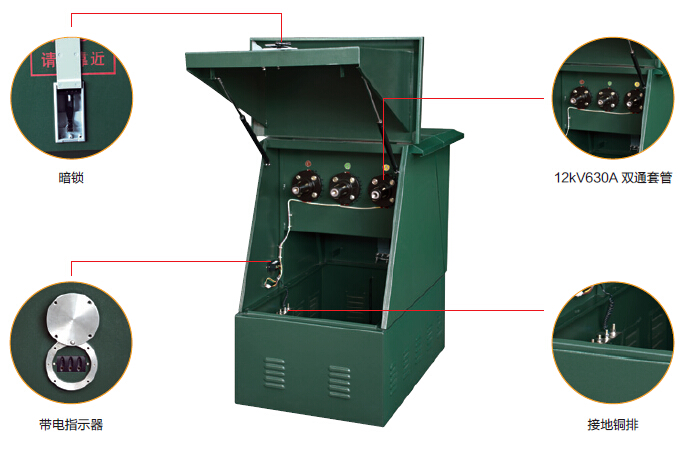

产品结构示意图：

标准及实验：

电缆分支箱外壳按照Munse116G-117的标准用绿漆或按客户要求颜色涂刷，符合ANSIC56.12.28标准。出厂前均通过了ASTMB117标准进行的1000小时，5％耐盐酸腐蚀试验；按ASTM3359标准进行的划痕试验； 按ASTM 4060标准进行的耐磨试验；按ASTMD2794 标准进行的冲撞试验等。

所有的电缆接头适用于交联聚乙烯绝缘电缆。电缆接头符合GB、lEC技术标准。欧式前、后接头适用电缆标称截面为35~500mm2。

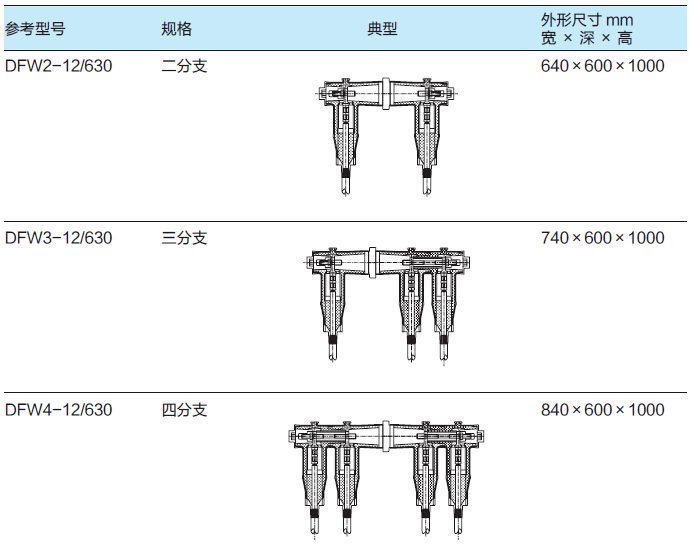

典型方案：

外形尺寸及安装尺寸：

订货须知：

请依据型号编码选择电缆分支箱的型号及进出线数目，依据附录选择所需要的电缆接头，或把您的信息提供给我们,我们可以为您提供所需要的配置。

对于订电缆分支箱的用户，可以提出对箱体的材料要求,若只需要电缆接头,其订货及相关信息请见可分离式电缆接头参考样本。

我们可以为您设计电缆分支箱的最佳方案，如果您有特殊的接线要求或建议，请与我们联系。

注：箱体标准颜色为军绿色，如需其它颜色请与我们联系。
