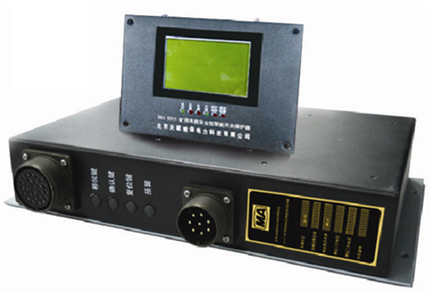

DSI5711E一般兼矿用本质安全型智能综合保护器
一、概述
DSI 5711E一般兼矿用本质安全型智能综合保护器(以下简称装置)是北京天能继保公司DSI5711系列,最新研发的新一代矿用保护器,满足新形势下智能矿山煤矿供电系统的应用,适用于10kV、6kV电网中性点不接地供电系统或中性点经消弧线圈接地系统。
装置具备完善的保护、测量、控制与监视功能,同时增加开关触头测温功能。除此以外,特别针对煤矿井下供电系统普遍存在线路短、多级变电所级联的特点,装置具有防越级跳功能。当故障发生后,除了本级保护出口外,同时亦可防止上级保护的越级跳闸,使得供电范围扩大,供电时间缩短,有效提高了安全生产效率。
装置也可以接入到煤矿供电监控系统中,既能够及时把井下电气设备的电气参数,设备运行参数、电量信息、故障信息及故障录波等相关工况数据发送到地面调度中心;同时也可以收地面调度主站发出的遥控分、合闸、定值设定和信号复归等命令,实现高压开关的遥控、遥测、遥信等功能。
装置可安装在各系列矿用隔爆型高压开关内或者矿用一般型配电柜内,可替代各种老式模拟保护器和数码显示电脑保护器,实现老开关的改造、更新,保证井下电网的安全运行。
二、主要功能
序号 | 功能 |
1 | 三段过流保护 |
2 | 过负荷保护 |
3 | 过电压保护 |
4 | 低电压保护 |
5 | 失压保护 |
6 | 选择性漏电保护 |
7 | 小电流接地选线 |
8 | PT断线检测 |
9 | 电缆绝缘监察 |
10 | 风电闭锁 |
11 | 瓦斯闭锁 |
12 | 防越级跳闸闭锁 |
13 | 开关失灵 |
14 | 遥测、遥信、遥控功能 |
15 | 2个10/100Mbps以太网口(104通讯规约)、1个RS485口、1个RS485口调试口 |
16 | 软件报文对时 |
17 | 无线遥控操作 |
18 | 开关触头温度监测及保护(选配) |
19 | 电子挂牌 |
三、防爆型式及防爆标志
防爆型式:一般兼矿用本质安全型;
防爆标志:[Exib]I。
四、主要技术参数
序号 | 名称 | 数据 | 备注 |
1 | 交流电流(In) | 5A | |
2 | 交流电压(Un) | 相:57.7V;线:100V | |
3 | 零序电流 | 1A | |
4 | 交流额定频率 | 50Hz | |
5 | 工作电源电压 | AC100V~220V |
