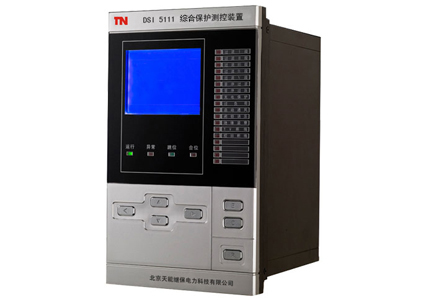

DSI 5111/KXL综合保护测控装置
一、概述
DSI 5111/KXL综合保护测控装置适用于35kV及以下电压等级的线路保护、测量及控制功能。特别适用于矿山供电系统实现防越级跳闸功能。
二、主要功能
序号 | 功能 |
1 | 三段过流保护(其中Ⅲ段可选择为定时限或反时限) |
2 | 加速段过流保护 |
3 | 三相一次重合闸 |
4 | 零序过流保护 |
5 | 过负荷保护 |
6 | TV断线检测、控制回路断线检测 |
7 | 母线绝缘监察 |
8 | 选择性漏电保护 |
9 | 低电压保护 |
10 | 本体保护 |
11 | 防越级跳闸闭锁功能 |
12 | 遥测、遥信、遥控功能 |
13 | 2 个100Mbps 以太网口,61850通讯规约 |
14 | IRIG-B码对时、软件报文对时 |
15 | 操作回路 |
三、主要特点
— 硬件采用高性能的通用平台,软件采用RTOS实时操作系统,图形化编程;
— 采集13路传统模拟量信号;
— 14路外部开关量输入、10路继电器输出;
— 具有IRIG-B码对时;
— 支持2个100M以太网接口、61850通讯规约;
— 户内安装:-25℃~55℃。
四、主要技术参数
序号 | 名称 | 数据 | 备注 | |
1 | 常规互感器 | 交流电流(In) | 5A或1A | 订货时指明 |
交流电压(Un) | 相:100/V;线:100V | |||
2 | 交流额定频率 | 50Hz | ||
3 | 工作电源电压 | DC/AC:220V或110V | 订货时指明 | |
4 | 开入回路电压 | DC:220V或110V | 订货时指明 | |
5 | 控制回路电压 | DC/AC:220V或110V | 订货时指明 |
