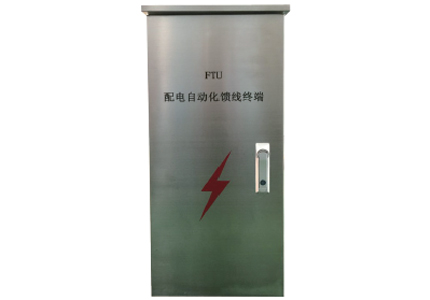

IDA-5101C馈线终端
一、概述
IDA-5101C馈线终端(以下简称FTU),适用于10kV及以上电压等级的配电网。可应用于双端供电、开环或闭环运行的配网馈线自动化系统。
IDA-5101C是“三遥”型配电自动化馈线终端,通过采集馈线电流、电压,状态量,完成柱上开关设备的当地及远方监测、控制及故障检测功能。
二、主要功能
序号 | 功能 | |
1 | 数据采集和处理功能 | |
2 | 遥信功能 | |
3 | 控制功能 | |
4 | 数据传输与存储功能 | |
5 | 对时、守时功能 | |
6 | 安全防护 | |
7 | 维护与显示功能 | |
8 | 历史数据存储功能 | |
9 | 故障录波 | |
10 | 参数调阅与配置功能 | |
11 | 通信功能 | |
12 | 故障检测与处理功能 | 低电压、过电压报警 |
重载、过载报警 | ||
二段过流 | ||
过负荷 | ||
零序过流 | ||
接地检测 | ||
一次重合闸 | ||
故障指示信号复归 | ||
线路有压鉴别 |
三、主要技术参数
序号 | 名称 | 数据 | 备注 |
1 | 交流电源 | 单相AC220V或110V(100V) | 订货时需注明 |
2 | 备用电源 | 采用24V/48V铅酸蓄电池或超级电容 | 订货时需注明 |
3 | 开关操作电源 | DC24V、DC48V、DC110V、DC220V或AC220V | 订货时需注明 |
