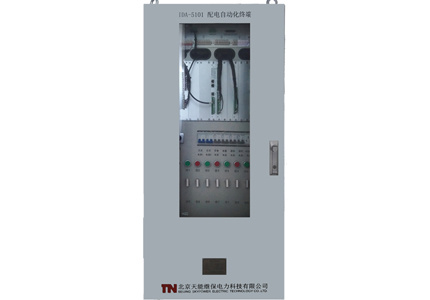

产品图片
IDA-5101配网自动化测控终端
一、概述
IDA-5101配电自动化终端（以下简称DTU），主要应用于配电网中的环网柜、开闭所、配电房等场所，适用于双端供电、开环或闭环运行的配电自动化系统，最多支持8条线路。
IDA-5101是箱式配电自动化站所终端，通过采集所内各条线路电流、电压，状态量等，完成开关设备的当地及远方监测、控制及故障检测功能，提高供电可靠性。
IDA-5101配电自动化终端产品，可以作为传统配电自动化终端产品使用，也可以作为一二次融合配电自动化终端产品使用。
二、主要功能
序号 | 功能配置 |
1 | 模拟量数据采集（遥测量） |
2 | 状态量数据采集（遥信量） |
3 | 人工操作（远方遥控/就地手动） |
4 | 上级通信、下级通信 |
5 | 计量功能（外接配电线损采集模块） |
6 | 校时 |
7 | 参数调阅与配置功能 |
8 | 程序远程下载 |
9 | 自诊断、自恢复 |
10 | 历史数据存储功能 |
11 | 越限报警 |
12 | 故障检测及记录、事件顺序记录 |
13 | 接地故障检测 |
14 | 三段谐波闭锁方向过电流保护 |
15 | 三段方向零序过流保护 |
16 | 过负荷保护 |
17 | 一次重合闸 |
18 | 故障录波 |
19 | 非遮断闭锁保护 |
三、主要特点
a)DTU硬件采用32位单片机及高精度A/D，具有完善的自诊断功能，现场免维护。
b)DTU软件采用RTOS实时操作系统，各功能模块采用多任务调度机制，软件功能稳定可靠，
升级维护更方便。
c)嵌入成熟、稳定的各种配电保护算法，提供完备的馈线自动化故障自动处理功能；
d)强大的通信能力。支持光纤专网、配电线载波、无线等多种通信方式，支持以太网和RS232/485标准通信接口，支持DL/T634.5—101、DL/T634.5—104等通信规约；
e)适用多种电压等级的一体化供电电源。提供双路电源输入，系统失电后自动快速切换到后备电源，后备电源具有智能维护功能；
f)提供远程和本地维护接口，通过专用维护软件对DTU进行维护；
g)各种防护性能都完全满足户外安装、运行的需求；
h)产品元器件全部采用工业级器件，达到高寒地区工业级户外产品的要求，－40℃～＋70℃的宽温工作范围。－40℃低温环境下可直接冷启动。
四、主要技术参数
序号 | 名称 | 数据 | 备注 |
1 | 相电压 | 100/√3V | |
2 | 相电流 | 1A/5A | 订货时需注明 |
3 | 零序电压 | 100V | 3U0 |
3 | 零序电流 | 1A/5A | 订货时需注明 |
4 | 额定频率 | 50Hz |
