系统特点
       ◎ 分布式系统  采用分层分布式结构，面向对象的信息组织方式，使系统配置灵活，扩展方便
       ◎ 多种数据多网络冗余
       ◎ 负载均衡技术
       ◎ 统一平台、组件式结构
       ◎ 嵌入式通信平台
       ◎ 监控、远动一体化配置
       ◎ 一体化防误体系设计历史数据超级缓存和自恢复
       ◎ 完备的权限、责任区管理
       ◎ 人性化的人机界面
       ◎ 海量数据库处理能力
       ◎ 安全、高效的WEB发布
系统结构
       CL2000-SA变电站自动化系统主要由站控层和间隔层组成，采用分层、分布、开放式网络系统实现相关智
能设备间的联接：站控层，由监控主机、数据库服务器、工程师工作站、网络设备等组成，构成全站的监控、管
理中心，重要节点可冗余配置。间隔层，由一台或多台通信管理机及系列测控装置、保护装置、自动控制模块组
成，完成对一次设备进行监测、保护和控制功能。根据用户需求，还可以在网络上配置高级应用管理单元，如无
功综合控制服务器，五防控制服务器等高级应用功能，这些高级应用管理单元既可以以专用软件模块的方式集中
在主机（服务器）实现，也可以分布到网络的其它节点实现相应的管理功能。

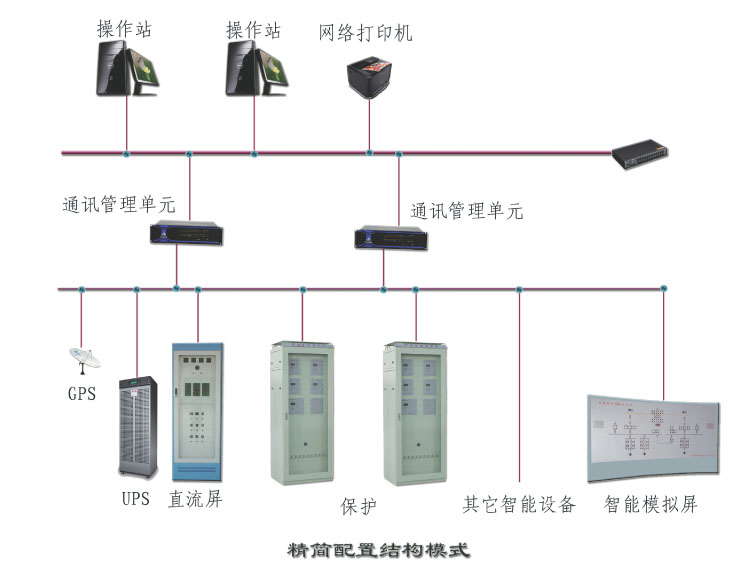

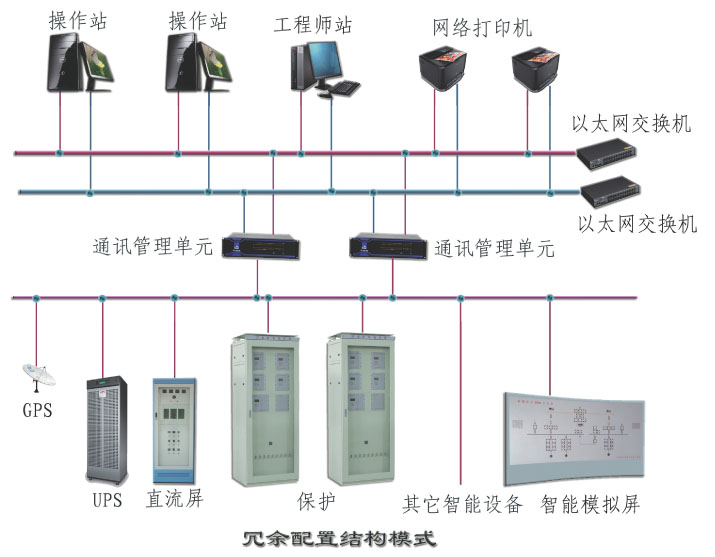

       系统的典型网络结构图如下：

软件功能
       ◎ 数据采集与处理
       通过间隔层IDE设备采集变电站的实时运行信息，如模拟量、状态量、电度量等，并对数据进行各种预处理，
更新实时数据库。
       ◎ 监视和报警
             ▲ 遥测量越限告警
             ▲ 状态量变位告警
             ▲ 保护动作告警
             ▲ 系统运行状态告警
             ▲ 事故总告警
                    用户可根据需求定制告警出现时的各种动作方案，如事项打印、声光或语音报警、画面闪烁等等。
                    系统具有丰富的分层、分级、分类报警处理功能。对不同层次、不同级别和不同类别的告警信息可分
             别处理。
       ◎ 事件顺序记录SOE
       电网发生故障时，以毫秒级时标记录保护动作、设备状态变化等信息。监控后台显示、打印事件顺序记录，
并存储在历史数据库中，供运行、检修及生产管理人员查询。
       ◎ 控制和操作
       本系统控制操作对象包括：
             ▲ 断路器、隔离开关、接地刀闸的分/合
             ▲ 变压器分接头的调节控制
             ▲ 信号的复归
                    系统的控制操作在功能和设计上是安全可靠的，在操作前及操作的整个过程中都实时监测开关的位
             置信息。
                    如在操作前及操作过程中发生任何干扰，如开关故障、数据传送通道故障等情况，将对控制调节设
             备进行闭锁。同一时间只允许一种控制方式有效，对任何操作方式，保证只有在上一次操作步骤完成后
             才能进行下一步操作。
       ◎ 操作票管理
             ▲ 操作票自动生成
                    可在一次接线图上点击相关一次设备，生成相应的操作步骤，自由定义每步操作的执行条件、操作
             完成确认条件等操作参数，同时还可以定义每步操作异常时采取的措施。
                    操作票生成后按照间隔设备分类管理，并可通过网络下装到间隔层设备及程序化操作服务器中。
             ▲ 模拟操作
                    将已生成的操作票在后台进行操作仿真，并利用预先定义的防误闭锁条件进行验证，一旦存在违反
             防误闭锁条件的操作及时告警。
       ◎ 操作闭锁
       在进行电气设备遥控操作时具有下列操作闭锁条件：
             ▲ 所有控制操作可经防误闭锁逻辑判断，若发现错误，可闭锁该项操作，并报警提示用户。
             ▲ 具有操作权限等级管理，只有输入正常的操作员口令，监护人口令才有权进行操作控制，参数修改。
             ▲ 对任何控制操作方式，每一次操作都会在上一次操作完成后进行。
       ◎ 人工操作
             ▲ 人工置数/清除置数
             ▲ 抑制告警/恢复告警
             ▲ 告警确认
             ▲ 可对设备或间隔进行挂牌/摘牌操作
       ◎ 统计计算
       监控系统能完成各种计算，包括算术运算和逻辑运算。计算的值可以是采集量、人工输入量或前次计算量，
计算结果能够与实时采集的数据一样进行各种处理和显示。计算项目和计算公式可以增减和修改。
       系统包含下述类型计算：
             ▲ 数学计算：加、减、乘、除、最大/最小/平均值等计算；
             ▲ 电度量分时统计计算功能：能计算峰谷值，时间段可修改；
             ▲ 各种统计计算：电压合格率统计、遥测量越限统计、开关动作次数统计、设备停运时间统计、安全生
       产运行天数统计等。
       ◎ 报表生成及打印
       全图形界面，具有所见即所得，使用方便，具有强大编辑功能；
             ▲ 支持多种运算界面，可以方便的定义数值、公式、数据库量，以及这些量的多种运算组合；
             ▲ 支持数学函数、统计函数，能满足各方面的要求；
             ▲ 报表具有定时打印和召唤打印功能，定时打印的时间可由用户根据需要进行设置；
             ▲ 报表可以导出为TXT文本或EXCEL表格。
       ◎ 曲线
             ▲ 在线运行时可对曲线的标度、时间和其它参数进行定义和修改。
             ▲ 在同一画面上可显示多根曲线进行比较。
       ◎ 保护信息处理
             ▲ 对保护装置的信息进行浏览和操作。
             ▲ 查询装置的相关保护信息，如：装置描述、定值区号、保护模拟量、硬压板等。
             ▲ 在线对定值区进行切换、对保护定值和软压板进行修改。
             ▲ 读取装置的故障录波数据进行分析。
       ◎ 事故追忆与事故反演
             ▲ 事故前后的采样帧数和每帧的时间间隔可设定。
             ▲ 定义事故追忆时需要记录的电网情况，如各种模拟量、开关量和计算量。
             ▲ 可选择任意画面进行事故回放。
             ▲ 设定事故重演的速度。
       ◎ 无功电压调节VQC
             ▲ 可应用于任一种接线方式，不受主变、母线和容抗器个数的限制。
             ▲ 自动适应系统运行方式的改变，能自动识别变电站一次系统的拓扑逻辑，并根据该拓扑逻辑关系灵
       活自由组态。
             ▲ 可按电压、无功来调节，也可按电压、功率因数来调节。
             ▲ 可以设置多套定值，在特殊时间段自动采用特殊时间段定值，过了特殊时间段自动采用默认定值。
       ◎ 微机五防
             ▲ 系统内嵌一体五防功能；
             ▲ 提供了手动开票以及图形开票两种操作票开具方式，并可对操作票进行保存、检验、打印等管理操
       作。
             ▲ 也可与其他厂家的微机五防系统进行通讯，交换实时数据，实现五防功能。
       ◎ 人机界面
             ▲ 画面显示主要种类：
                   ― 主接线图、棒状图、曲线图、各种表格及趋势；
                   ― 动态数据实时显示；
                   ― 全部的事故信号和预告信号，具有分类告警画面；
                   ― 保护设备配置图：显示各套保护设备的投切情况、整定值、压板位置等；
                   ― 计算机监控系统硬件配置图及运行工况图；
             ▲ 画面显示基于Windows风格，支持多窗口画面显示、无级缩放、平滑漫游；
             ▲ 画面上动态参数按现场状态实时更新；
             ▲ 系统支持用户自定义汉字的字体、颜色和大小；
             ▲ 运行人员能通过菜单、专用功能键及画面超链接或热键等多种方式调阅画面；
             ▲ 系统提供画面元件编辑器和画面编辑器，使用户能够方便地对画面进行编辑和修改；
             ▲ 网络动态拓扑着色。系统具有电网拓扑识别功能，能够根据电网设备（包括母线、线路、开关等）的运
       行状态，自动改变主接线图颜色。
       ◎ 时钟同步
             ▲ 系统可以接收同步时钟对时，保证系统时间的一致性。
             ▲ 系统支持多源时钟同步模式，具备大系统统一校时功能。
       ◎ 保护与故障信息管理
             ▲ 事故分析检索，对突发事件所产生的大量报警信号进行分类检索和相关分析。
             ▲ 对保护设备的参数可以录入到软件系统中，软件自动统计运行记录。
             ▲ 保存故障信息到历史库，可在线或者离线浏览故障报文。
             ▲ 根据权限可查看及修改保护设备定值，并进行完整记录，包括修改内容。
       ◎ WEB发布与浏览
             ▲ 支持B/S结构浏览监控界面。
             ▲ 支持PUSH方式推送数据，变化数据响应快。
             ▲ 提供浏览权限支持，不同权限浏览到的内容不同。
       ◎ 故障录波分析
             ▲ 支持多种类型设备的录波分析报文，包括一般保护设备的IEC103报文及专用故障录波设备的COMTRADE
       格式报文等。
             ▲ 波形分析涵盖通用的波形图、矢量图、表格图等等。
             ▲ 支持报文波形合并、计算等功能。
