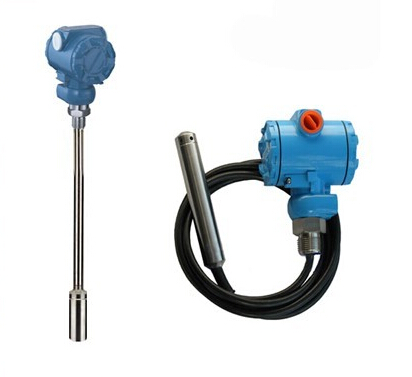

投入式液位计
投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。 投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
投入式液位计特点
稳定性好，精度高
直接投入到被测介质中，安装使用相当方便。
固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响
宽范围的温度补偿。
具有电源反相极性保护及过载限流保护。
投入式液位计主要技术指标
测量范围：0.3～100m（由用户自选）
精 度：0.2、0.5、1.0级
工作温度：-20～80℃
输出信号：二线制4～20mADC
电源电压：标准24VDC（12～36VDC）
不灵敏区：≤±1.0%FS
负载能力：0-600Ω
相对温度：≤85%
防护等级：IP68
防爆标志：ExiaⅡCT4-6
投入式液位计选型表 |
型 谱 | 说 明 | |||||
投入式液位计 | ||||||
类质 | 1 | 缆式 | ||||
2 | 杆式(传感器装在底部，直接接触液体介质) | |||||
3 | 防腐式 | |||||
4 | 导压杆式(传感器装在上部，不直接接触介质) | |||||
过程连接形式 | T | 支架安装 | ||||
N | 法兰安装DN40 PN1.0 | |||||
Y | 特别约定 | |||||
传感器连接材料 | 1 | 304 | 杆式 | |||
2 | 316 | |||||
3 | 316L | |||||
4 | 丁晴橡胶与聚氯乙烯复合物 | 缆式
| ||||
WGG2型光学高温计
一、产品说明
WGG2型光学高温计是非接触式测量高温的仪表，当被测量的温度高於热电偶所能使用的范围，以及热电偶不可能装置或不适宜装置的场所，用光学高温计一般可以满足这个要求。
它广泛地用来测量冶炼、烧铸、轧钢、玻璃熔窖、锻打、热处理的温度，是冶金、化工和机械等工业生产过程中不可缺少的温度测量仪表之一。
二、主要技术指标
·WGG2型光学高温计能在环境温度10~50℃，相对湿度不大於85%的情况下连续工作。
·物镜与目标之间的距离不小於700毫米。
·标尺长度不小於90毫米。
·净重约1.8公斤。

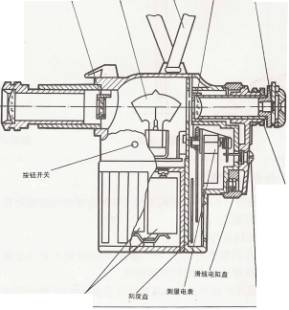

·结构原理
·有效波长λ=0.66um时各种金属材料的单色辐射黑度系数参考值: 铝— —0.22-0.4银0.07 0.07—铸铁0.370.40.7铜 0.1 0.15 0.6-0.8康铜 0.35—0.84镍铬合金 0.36 0.37 0.85-0.9690%Ni,10%Cr 0.35 — 0.8780%Ni,20%Cr0.35 —0.9镍铬合金 95Ni,Al,Mn,Si0.37— —磁器 ——0.25-0.50石墨（粉状）0.95— —炭0.80-0.93 — — |
| 三、型号命名方式 |
| WGG2-201700~2000700~1500800~＜900±33800℃以下仅作参考1200~2000900~1500±22±30WGG2-3231200~32001200~2000±30±80 |
投入式液位计
投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。 投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
投入式液位计特点
稳定性好，精度高
直接投入到被测介质中，安装使用相当方便。
固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响
宽范围的温度补偿。
具有电源反相极性保护及过载限流保护。
投入式液位计主要技术指标
测量范围：0.3～100m（由用户自选）
精 度：0.2、0.5、1.0级
工作温度：-20～80℃
输出信号：二线制4～20mADC
电源电压：标准24VDC（12～36VDC）
不灵敏区：≤±1.0%FS
负载能力：0-600Ω
相对温度：≤85%
防护等级：IP68
防爆标志：ExiaⅡCT4-6
投入式液位计选型表 |
型 谱 | 说 明 | |||||
投入式液位计 | ||||||
类质 | 1 | 缆式 | ||||
2 | 杆式(传感器装在底部，直接接触液体介质) | |||||
3 | 防腐式 | |||||
4 | 导压杆式(传感器装在上部，不直接接触介质) | |||||
过程连接形式 | T | 支架安装 | ||||
N | 法兰安装DN40 PN1.0 | |||||
Y | 特别约定 | |||||
传感器连接材料 | 1 | 304 | 杆式 | |||
2 | 316 | |||||
3 | 316L | |||||
4 | 丁晴橡胶与聚氯乙烯复合物 | 缆式
| ||||
WGG2型光学高温计
一、产品说明
WGG2型光学高温计是非接触式测量高温的仪表，当被测量的温度高於热电偶所能使用的范围，以及热电偶不可能装置或不适宜装置的场所，用光学高温计一般可以满足这个要求。
它广泛地用来测量冶炼、烧铸、轧钢、玻璃熔窖、锻打、热处理的温度，是冶金、化工和机械等工业生产过程中不可缺少的温度测量仪表之一。
二、主要技术指标
·WGG2型光学高温计能在环境温度10~50℃，相对湿度不大於85%的情况下连续工作。
·物镜与目标之间的距离不小於700毫米。
·标尺长度不小於90毫米。
·净重约1.8公斤。
·结构原理
·有效波长λ=0.66um时各种金属材料的单色辐射黑度系数参考值: 铝— —0.22-0.4银0.07 0.07—铸铁0.370.40.7铜 0.1 0.15 0.6-0.8康铜 0.35—0.84镍铬合金 0.36 0.37 0.85-0.9690%Ni,10%Cr 0.35 — 0.8780%Ni,20%Cr0.35 —0.9镍铬合金 95Ni,Al,Mn,Si0.37— —磁器 ——0.25-0.50石墨（粉状）0.95— —炭0.80-0.93 — — |
| 三、型号命名方式 |
| WGG2-201700~2000700~1500800~＜900±33800℃以下仅作参考1200~2000900~1500±22±30WGG2-3231200~32001200~2000±30±80 |
