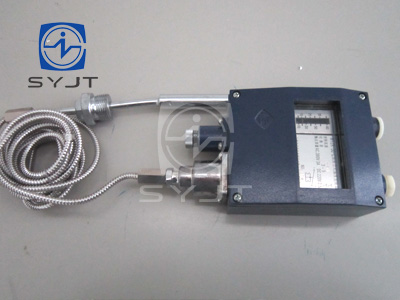

压力式温度控制器
产品描述：
一、WTZK-50-C船用压力式温度控制器产品概述
控制器采用带毛细管温包式的传感器。可用于对铜和铜合金无腐蚀作用的气体，蒸汽等气体介质或液体介质。控制器的设定值可调，调节范围－60－＋170℃。
WTZK－50－C采用铸铝壳体，为防水型。控制器满足船用条件。
二、WTZK-50-C船用压力式温度控制器主要技术性能
外壳防护等*：WTZK－50－C IP44
抗振性能：WTZK－50－C 2～25HZ 1.6mm
25～100HZ 40m/s2
触点容量：AC 380V 3A（阻性）
DC 220V 2.5A（阻性）
安装位置：WTZK－50－C前后左右各倾斜22.5°能正常工作。
毛细管长度：1，3，5，8，10，12m（下表中序号5规格为8M）在订货时须***注明毛细管长度。
三、WTZK-50-C船用压力式温度控制器型号规格
1、 切换差可调
序号NO | 设定值调节范围℃ | 切换差调节范围℃ | 环境温度℃ | 设定值误差±℃ | 重复性误差℃ |
1 | -60~30 | 3~5 | -25~55 | 4 | |
2 | -40~-10 | 高于被控温度3℃ *低不低于-25℃ *高至55℃ | |||
3 | -25~0 | ||||
4 | -15~15 | ||||
5 | 10~40 | 25~55 | |||
6 | 40~80 | ||||
7 | 60~100 | 25~55 | |||
8 | 80~120 | ||||
9 | 110~150 | 5~55 | |||
10 | 130~170 |
四、WTZK-50-C船用压力式温度控制器设定值的调整
控制器设定值调整步骤，举例说明如下
【例一】：选用-15~15℃规格的温度控制器，要求控制一冷库温度保持在-8~-5℃的范围内，具体操作步骤如下：
温包固定在库房内，控制器装在库外仪表板上，毛细管应逐段固定；用导线把控制器接入冷冻机电机的电源控制回路。
旋动设定值调节杆，使指针指示在标度尺刻度-8℃上。此值即为下切换值。
当库温下降-8℃，控制器开关应自动切换冷冻机，停机后温度回升。反复调切换差旋钮，使库温回升至上切换值-5℃时，控制器开关切换，冷冻机再次开机为止。
五、WTZK-50-C船用压力式温度控制器安装
1， 打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
2， 取下锁紧螺母旋动调节杆，使指针指在所需控制的温度设定值上，拧紧锁紧螺母。
3， 旋动切换差旋钮，以获取需要的切换差。
4， 温包与毛细管：温包应全部浸入在被控介质中，其周围介质应保持流动匀温，毛细管弯曲圆弧半径不小于50mm,每隔300mm应用卡子将毛细管固定在仪表板上。NO.1-4毛细管穿过的环境温度应高于设定温度3℃以上；NO.6-7的环境温度应高于设定温度3℃以下；NO.9-10的环境温度应高于5℃，安装使用时谨防机械碰撞而使传压毛细管扎扁。
5， 复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应作定期校对。
六、WTZK-50-C船用压力式温度控制器注意事项
1， 控制器指针指示值为设定值，是下切换值，设定值调节范围即下切换值调节范围。
2， 切换差旋钮上数字仅表示切换差值得大小程度而非实际值，实际值应从标准表读取。
3， 欲控制温度不超过某一给定温度值（即上切换值）时，指针应调整在比给定值低一个切换差值（即下切换值）的位置上，调整完毕后，不准再旋动切换差旋钮。
