PVA系列双向电网模拟源

PVA系列双向电网模拟源，是针对接入电网的设备做电网适应性测试而开发的交流电源，可输出平稳的电压和频率，也可按照相关国家标准要求，提供电压变化、频率变化、谐波、间谐波、不平衡、闪变等多种电能质量相关特性的供电环境。

除了给用电设备提供供电环境外，还可以接收负载返回的能量，并回馈到电网，节约能源，改善试验环境。

产品亮点

● 满足50Hz/60Hz电网适应性测试，单机最大容量为2.25MVA；

● 三相电压、相位可独立设置，0°~360°全范围调节；

● 可模拟供电电压偏差、频率偏差、不平衡、波动与闪变、中断\暂降\变化等；

● 可模拟电压谐波、间谐波，叠加2-50次的谐波、16Hz-2500Hz间谐波，谐波相位角可设；

● 低穿/高穿/高低穿等故障穿越功能，触发相位角可设；内嵌多个行业标准测试项目，一键调用；

● 电压范围宽、精度高、动态响应快，10%-90%上升时间小于2mS；

● 同型号可多台并机，提升输出能力，便于容量升级；

● 输出同步信号，准确获取变化时刻及过程；

● 对电网无污染，并网功率因数≥0.99，总谐波电流≤3%；

● 可接收负载返回的有功能量，并回馈至电网；

● 多种通讯接口：RS485/LAN；

● 输出电压、电流、功率保护值可设定，保护用户设备；

● 10寸高清彩色触摸屏，方便操作；

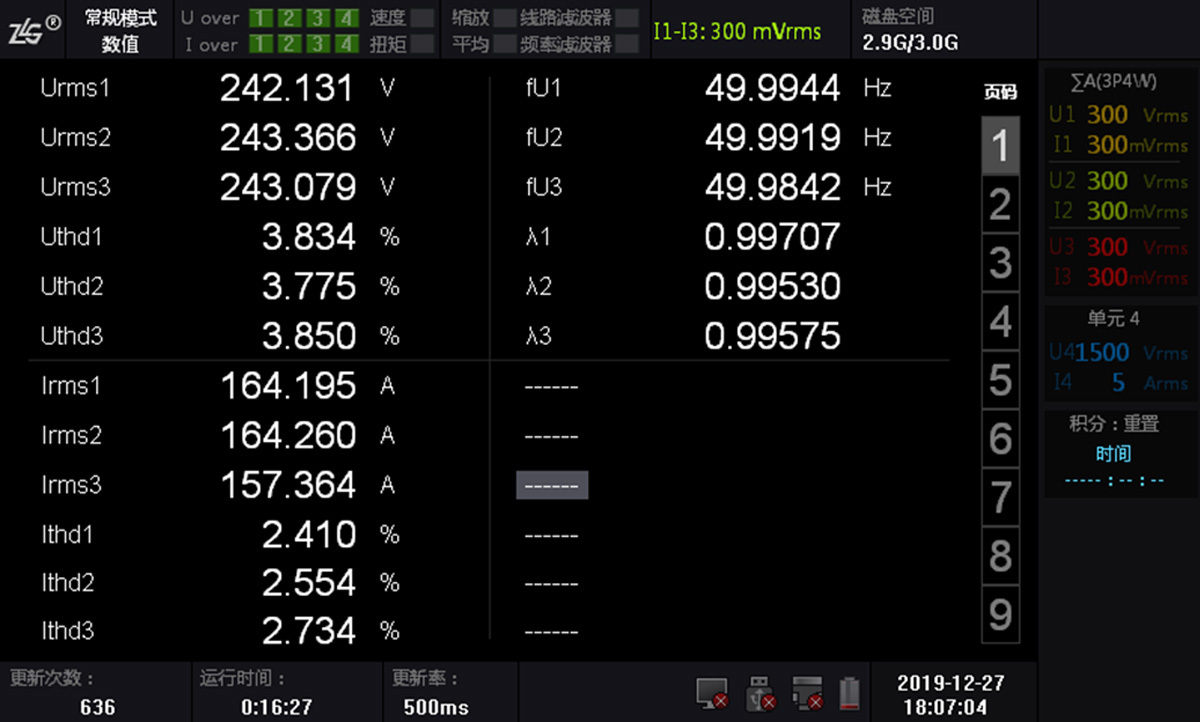

电网无污染

电源输入功率因数高达0.99，输入谐波电流含量低于3%F.S.，对电网的干扰降至最低。

完善的保护机制

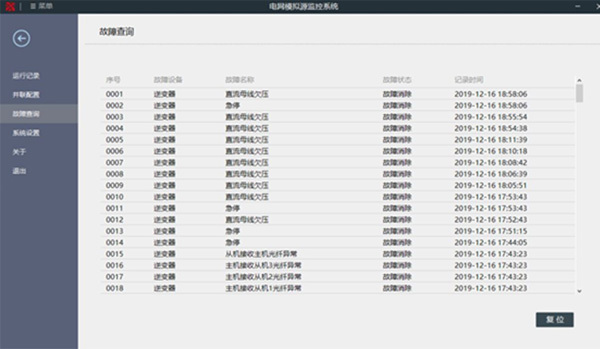

电源具有多重保护机制，具有输出OC、OV、OP、OT保护功能，输出保护值可设置，确保电源及负载使用的安全性。故障查询对电源的故障信息进行完全记录，记录信息高达200条，提供故障查询指令，便于二次集成对电源故障的追踪和维护。

人机交互界面

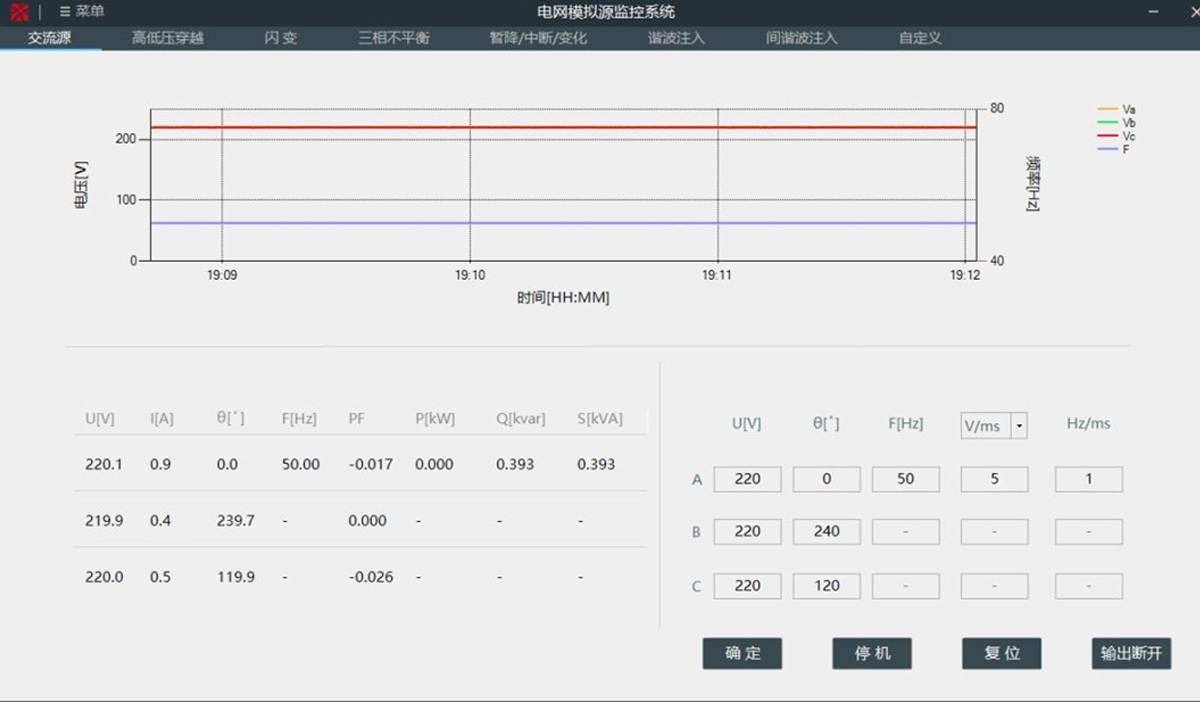

主界面

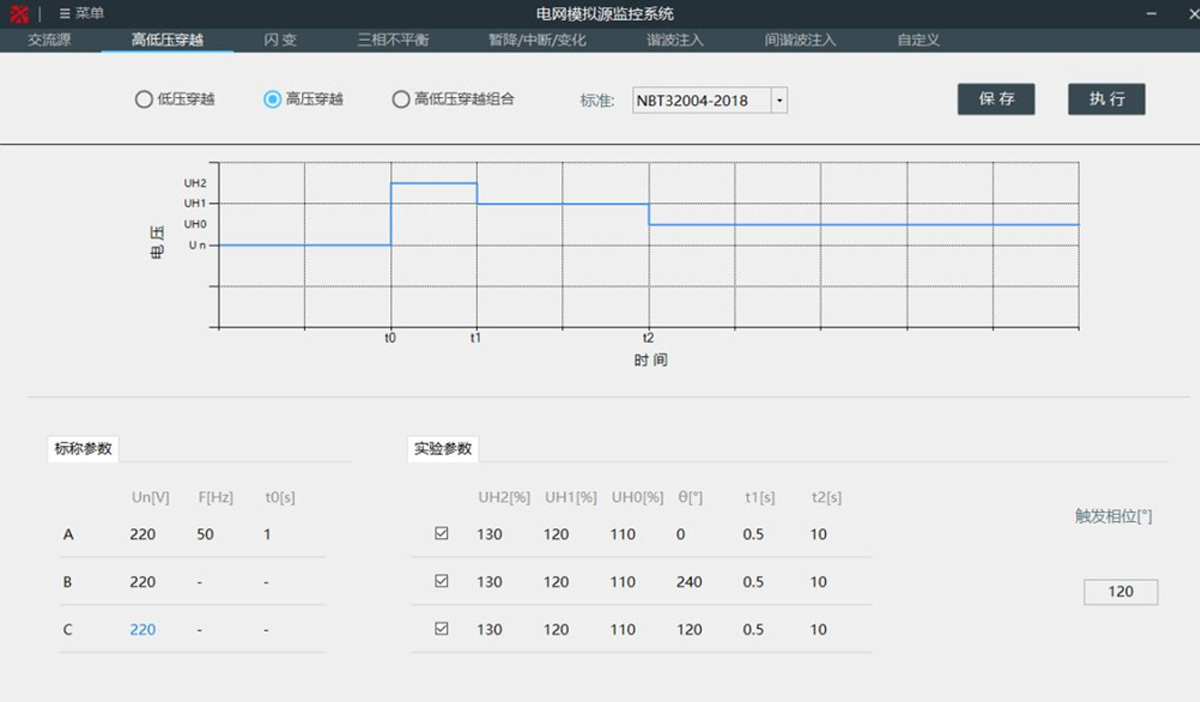

高低电压穿越

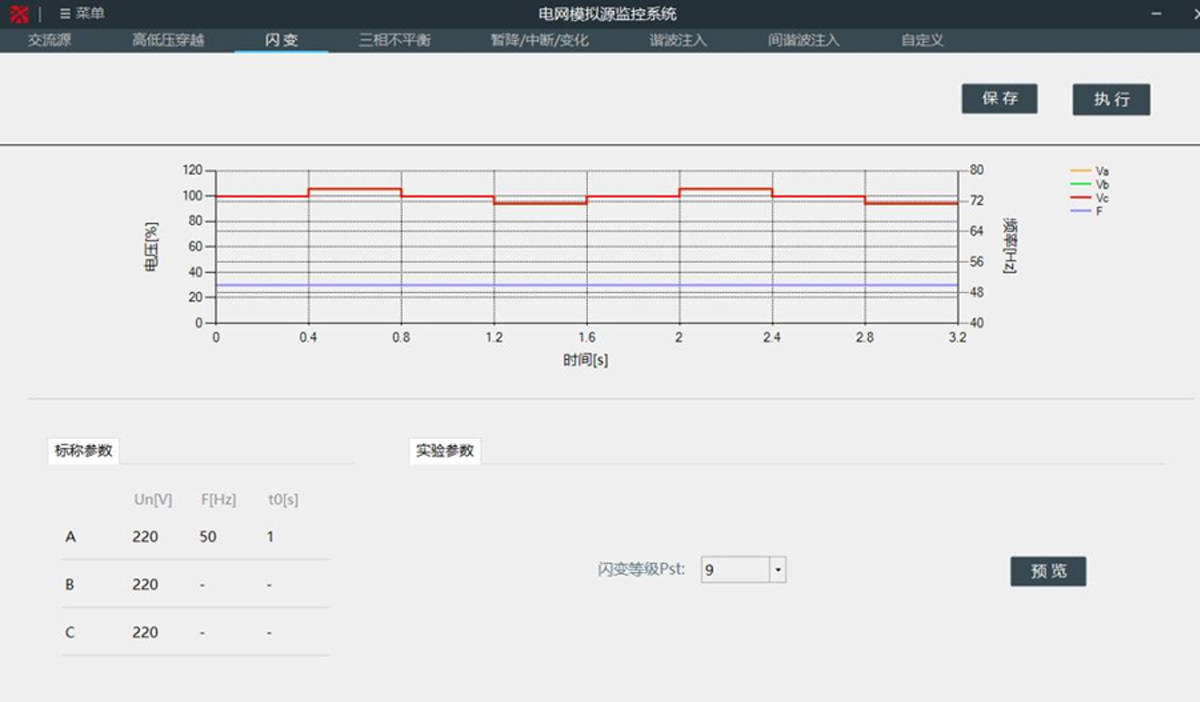

闪变

三相不平衡

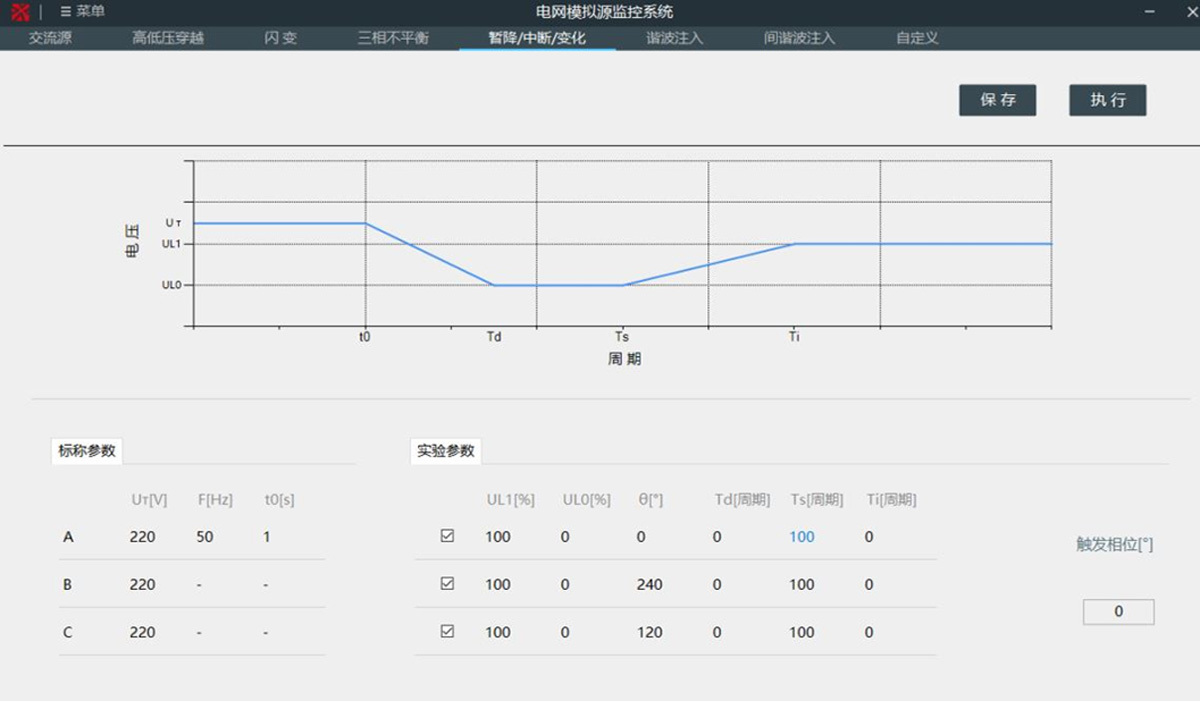

暂降\中断\变化

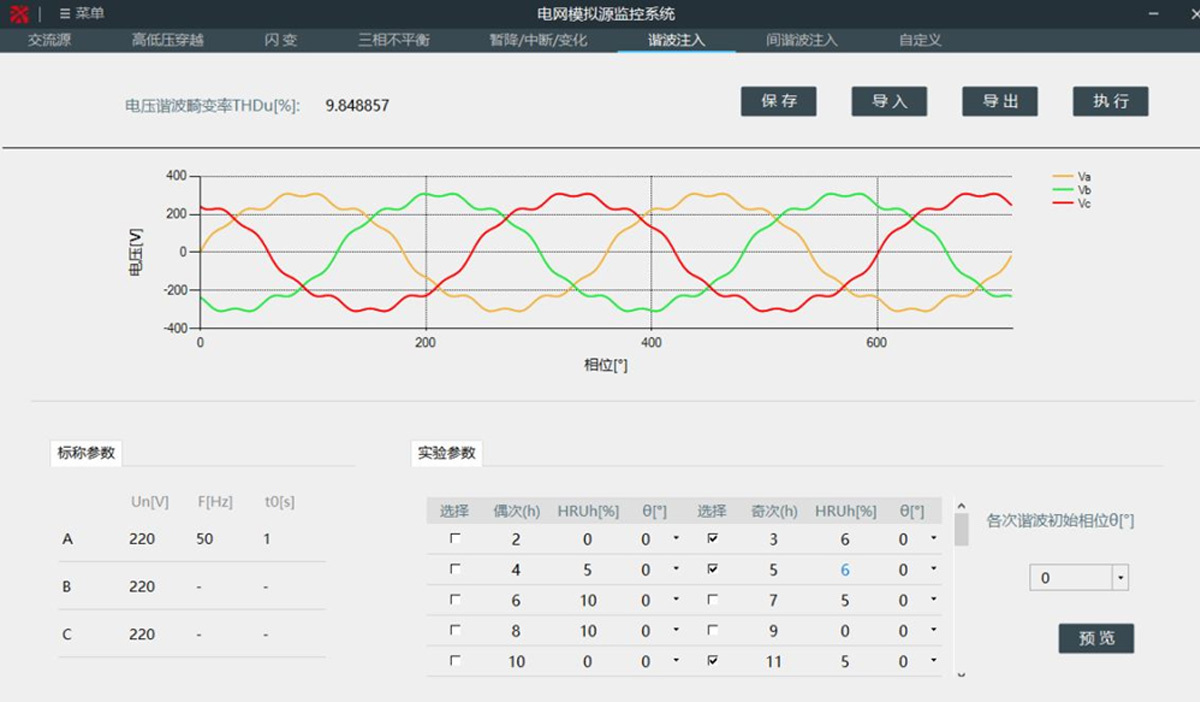

谐波注入

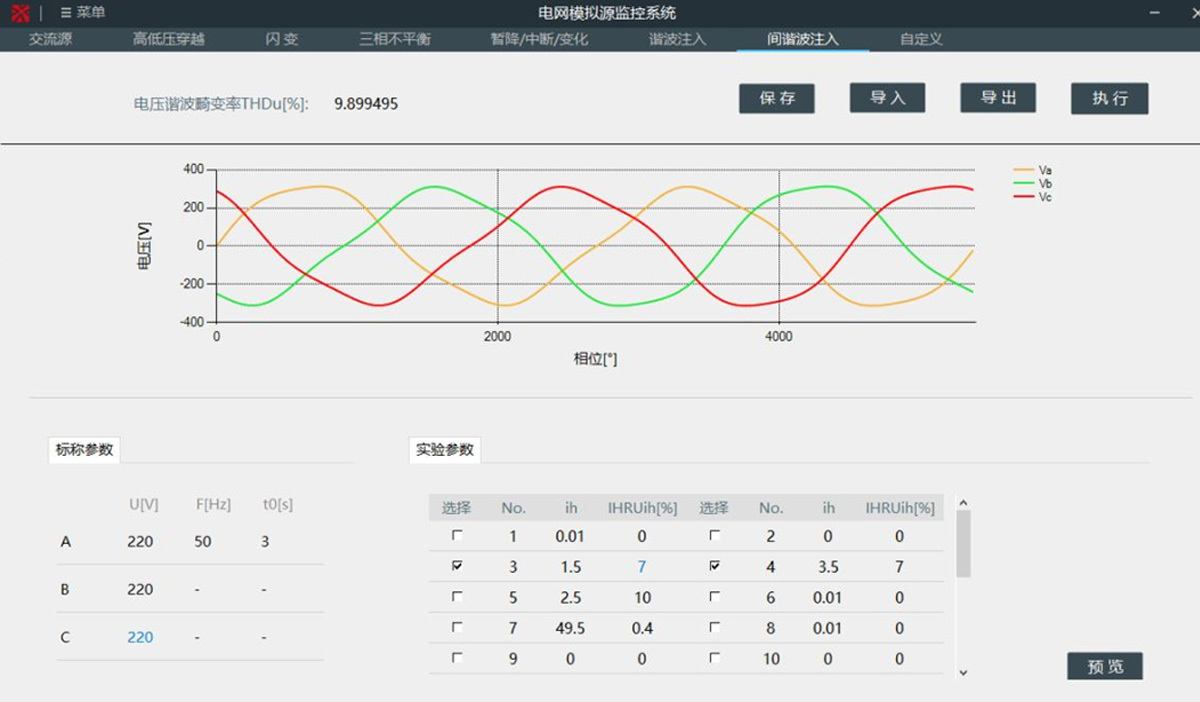

间谐波注入

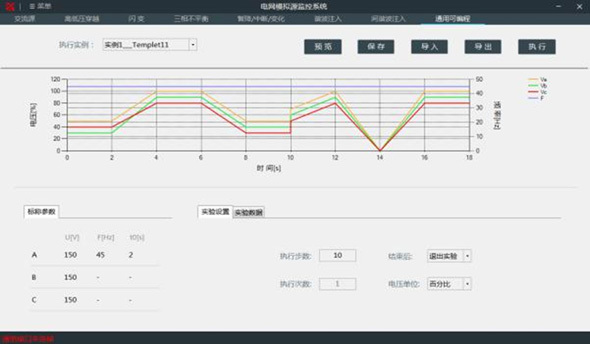

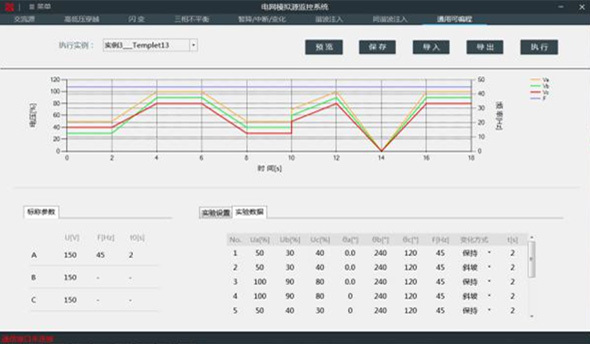

通用可编程

产品规格

基本参数
额定容量		150kVA	300kVA	500kVA	750kVA	1000kVA
能量回馈		接收负载能量，可回馈至电网
负载功率因数		-1.0 ～ +1.0
隔离功能		输入、输出电气隔离
并机功能		同型号可多台并机
输出参数
输出方式		三相四线
相电压范围	L系列	5V～300V
	H系列	5V～670V
电压分辨率		0.1V
电压精度		±0.1%F.S.
最大电流	L系列	227A	454A	757A	1136A	1515A
	H系列	125A	250A	335A	500A	665A
负载调整率		±（0.1%+0.05%F.S.）（线性负载）
输出电压失真度		≤0.5%（线性负载，满载）
动态响应		≤2ms（从10%-90%变化）
三相不平衡		不超过GB/T 15543-2008要求的1/2（负序电压不超过1%，短时不超过2%）
相位调节范围		0°～360°
相位调节步长		0.3°
输出频率
输出频率范围		45-65Hz
设定分辨率		0.01Hz
频率精度		±0.01Hz
最大调节速率		20Hz/周期
谐波与间谐波
谐波注入		2-50次，可同时注入20种谐波；总谐波含量不超过额定电压的10%
间谐波注入		16Hz-2500Hz，含量不超过额定电压的10%
设置分辨率		电压分辨率0.1V，频率分辨率1Hz
闪变
闪变等级		1.0～10.0，共10个等级，一键调用
调节步长		1.0
精度		±0.2
预览功能		闪变趋势图可预览
三相不平衡
调节范围		1%～100%，一键调用
调节步长		1%
精度		±0.5%
预览功能		矢量图可预览，显示正序分量、负序分量以及叠加后的矢量图
可选模式		低电压穿越/高电压穿越/高低电压穿越组合
内嵌标准		内嵌NBT32004-2018、NBT31111-2017，一键调用
可配置参数		可选择单相、两相、三相等不同穿越方式触发相位角可设，0°～360°
通用可编程
编程功能		1.电压、频率、相位、时间可编程；
		2.阶跃、渐变、保持，三种方式可选；
		3.最小编程时间1ms，编程步长1ms；最长编程时间99小时；
		4.200步编程数据，可循环运行；
同步信号输出		输出一路与装置内其他部分电气隔离的低压触发信号，该信号与电源输出参数变化时刻同步。
显示参数
电压显示精度		±0.1%F.S.
电压显示分辨率		0.1V
电流显示精度		±0.2%F.S.
电流显示分辨率		0.1A
频率显示精度		±0.02Hz
频率显示分辨率		0.01Hz
输入参数
接线方式		三相三线 + PE
电压范围		380V×（1±15%）
频率范围		50Hz/60Hz×（1±5%）
功率因数		≥0.99
谐波电流		≤3%
其他参数
效率		≥90%	≥92%
保护功能		输入过压/欠压/过频/欠频/缺相保护；输出过压/过流/过功率保护，内部过温保护等
通讯接口		以太网/RS485
操控显示		10吋触屏操控，远程界面操控；显示电压、电流、频率、功率，运行趋势图
数据导入导出		可通过USB对运行数据、运行参数进行导入、导出文档可直接在电脑上打开，方便二次处理
绝缘、耐压		10MΩ/DC500V；2000VAC/1min
噪音		≤ 70dB
工作温度		0℃～40℃
相对湿度		10%至90% RAH
海拔		≤1000m
尺寸（mm）宽×高×深		1500×2200×1200	3000×2200×1200	5600×2200×1000	7200×2200×1200	10200×2200×1000
重量（kg）		3200	4200	6200	9000	12000
