FLDC-800/FLDC-1000系列回馈型直流电子负载
FLDC系列回馈型直流电子负载不同于传统的消耗型负载，它将吸收的电能经变换后反馈至电网。该产品采用全数字化控制方式，具备高精度、高动态性能、高可靠性的特点。
产品亮点
● 单机最大容量为1MW；
● 多种输出模式：恒流/恒阻/恒功率3种输出模式
● 针对氢燃料电池，选配防反功能组件，保护电池安全；
● 同型号可多台并机，提升输出能力，便于容量升级；
● 对电网无污染，并网功率因数≥0.99，总谐波电流≤3%；
● 可接收负载返回的有功能量，并回馈至电网；
● 多种通讯接口：RS485/LAN/CAN；
● 电压、电流、功率保护值可设定，保护用户设备；
● 10寸高清彩色触摸屏，方便操作；
关键性能
多种输出模式
提供输出工作模式：CC恒流、CP恒功率、CR恒阻模式。

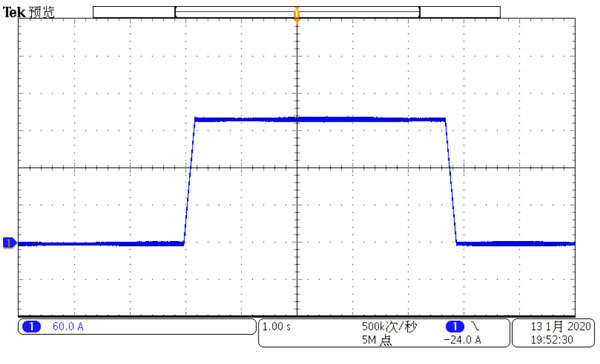

CC模式
CP模式

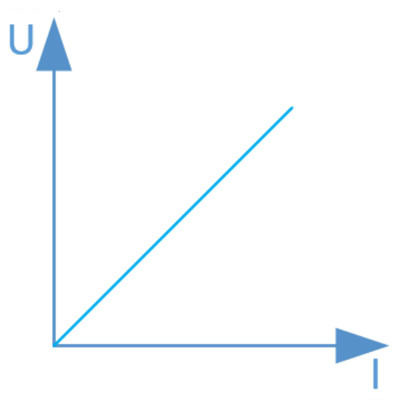

CR模式
动态响应快
10%～90%负载上升/下降时间小于10ms。
10%～90%负载上升时间
10%～90%负载下降时间
通用可编程
支持多达200个编程步数，且整个编程可循环999次。输出电阻、电流、功率可根据客户需求进行编程输出，可通过阶跃、斜坡、保持三种状态及编程步数、变化时间、循环次数等，组合成多序列复杂的输出模式，满足复杂工况的测试，编程数据具有记忆功能并支持导入、导出。
输出缓启动
输出电流/功率/电阻的上升/下降斜率可设置，减小电源对被试品的浪涌冲击。

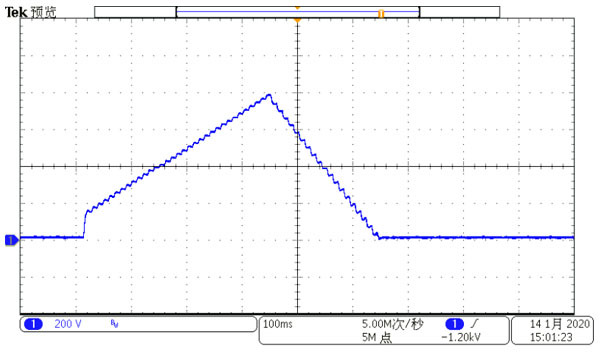

电流缓启动
防反功能
防反组件用于燃料电池测试时，禁止对燃料电池进行充电，安装于设备输出端口，实时保护燃料电池。同时，设备的输出特性不受影响。
峰值功率输出

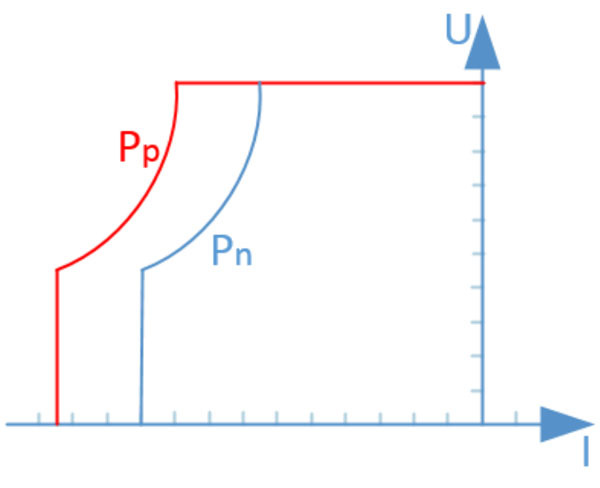

具有60S峰值功率、峰值电流输出的能力。
对电网无污染

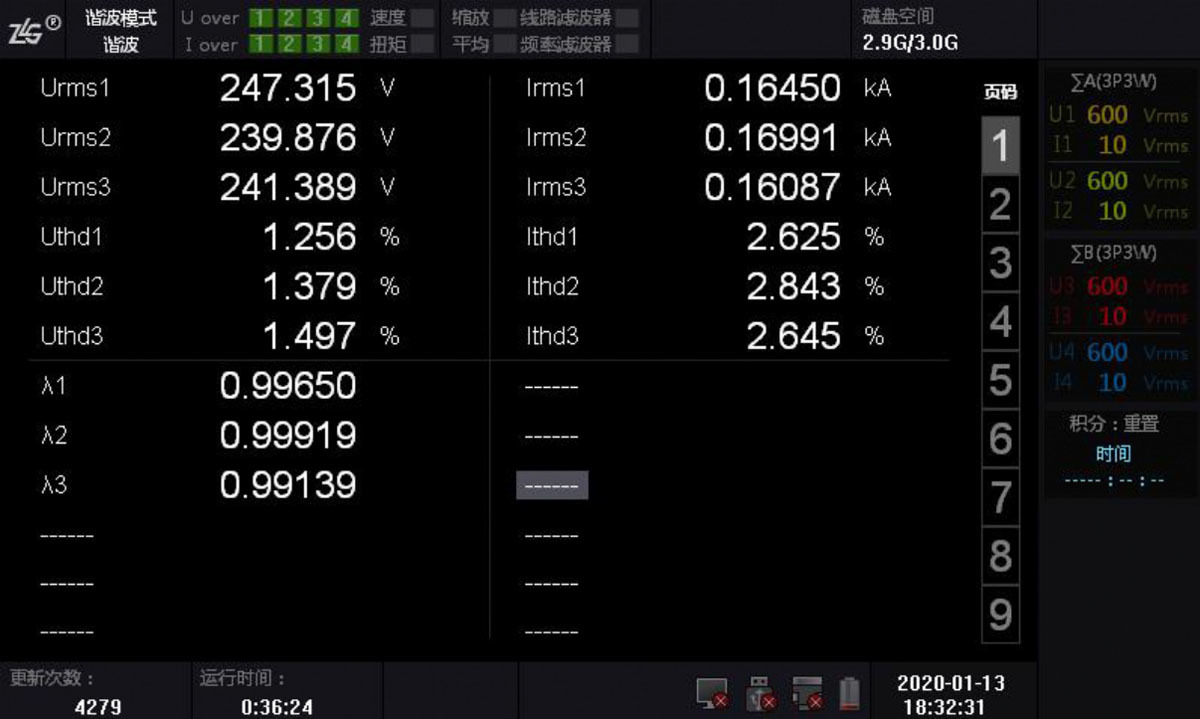

电源输入功率因数高达0.99，输入谐波电流含量低于3%F.S.，对电网的干扰降至最低。
完善的保护机制
负载具有多重保护机制，具有输出OC、OV、OP、OT保护功能，输出保护值可设置，确保负载使用的安全性。故障查询对负载的故障信息进行完全记录，记录信息高达200条，提供故障查询指令，便于二次集成对电源故障的追踪和维护。
基本参数 | ||||||||
额定容量 | 60kW | 80kW | 150kW | 300kW | 500kW | 750kW | 1000kW | |
能量回馈 | 接收负载能量，可回馈至电网 | |||||||
隔离功能 | 输入、输出电气隔离 | |||||||
工作模式 | 恒阻、恒电流、恒功率、通用可编程 | |||||||
并机功能 | 同型号可多台并机 | |||||||
FLDC-800 | 工作电压范围 | 24-800V | ||||||
FLDC-1000 | 工作电压范围 | 24-1000V | ||||||
输出参数 | ||||||||
电流设定分辨率 | 0.1A | |||||||
电流精度 | ±0.2%F.S. | |||||||
电流纹波 | ≤0.2%F.S. | |||||||
电阻设定分辨率 | 1mΩ | |||||||
功率设定分辨率 | 0.1kW | |||||||
FLDC-800 | 额定电流 | -200A | -267A | -500A | -600A | -1000A | -1500A | -2000A |
峰值电流 | -300A | -400A | -667A | -800A | -1300A | -1800A | -2500A | |
FLDC-1000 | 额定电流 | -150A | -200A | -300A | -500A | -750A | -1200A | -1500A |
峰值电流 | -200A | -300A | -400A | -650A | -1000A | -1500A | -2000A | |
峰值功率 | -90kW | -120kW | -200kW | -400kW | -650kW | -900kW | -1250kW | |
峰值时间 | 60S | |||||||
响应时间 | ≤10ms(10%Pn-90%Pn变化) | |||||||
输入参数 | ||||||||
接线方式 | 三相三线 + PE | |||||||
电压范围 | 380V×（1±15%） | |||||||
频率范围 | 50Hz×（1±5%） | |||||||
功率因数 | ≥0.99 | |||||||
电流总谐波 | ≤3% | |||||||
其它参数 | ||||||||
效率 | ≥90% | ≥92% | ||||||
保护功能 | 输入过压/欠压/过频/欠频/缺相保护；输出过压/过流/过载保护，内部过温保护等 | |||||||
通讯接口 | LAN/RS485 | |||||||
操控显示 | 10吋触屏操控，远程界面操控；显示电压、电流、功率，运行趋势图 | |||||||
数据导入导出 | 可通过USB对运行数据、运行参数进行导入、导出；文档可直接在电脑上打开，方便二次处理 | |||||||
防反功能组件（选配） | 针对氢燃料电池应用，可使用防反功能组件，严格禁止对氢燃料电池进行充电，保护电池安全。 | |||||||
通用可编程功能 | 1.电阻、电流、功率，随时间可编程； | |||||||
2.阶跃、渐变、保持，三种方式可选； | ||||||||
3.最小编程时间1ms，编程步长1ms；最长编程时间99小时； | ||||||||
4.200步编程数据，可循环运行； | ||||||||
冷却方式 | 强制风冷 | |||||||
噪音 | ≤ 70dB | |||||||
防护等级 | IP21(室内) | |||||||
绝缘、耐压 | 10MΩ/DC500V；2000VAC/1min | |||||||
工作温度 | 0℃～40℃ | |||||||
相对湿度 | 10%-90%（非凝露） | |||||||
海拔 | ≤ 1000m | |||||||
尺寸（mm）宽×高×深 | 800×1800×800 | 800×1800×800 | 1200×2200×1100 | 2000×2200×1100 | 3000×2200×1100 | 4000×2200×1100 | 5400×2200×1000 | |
重量（kg） | 1200 | 1500 | 2500 | 3000 | 3800 | 6500 | 8500 | |
FLDC系列回馈型直流电子负载不同于传统的消耗型负载，它将吸收的电能经变换后反馈至电网。该产品采用全数字化控制方式，具备高精度、高动态性能、高可靠性的特点。
产品亮点
● 单机最大容量为1MW；
● 多种输出模式：恒流/恒阻/恒功率3种输出模式
● 针对氢燃料电池，选配防反功能组件，保护电池安全；
● 同型号可多台并机，提升输出能力，便于容量升级；
● 对电网无污染，并网功率因数≥0.99，总谐波电流≤3%；
● 可接收负载返回的有功能量，并回馈至电网；
● 多种通讯接口：RS485/LAN/CAN；
● 电压、电流、功率保护值可设定，保护用户设备；
● 10寸高清彩色触摸屏，方便操作；
关键性能
多种输出模式
提供输出工作模式：CC恒流、CP恒功率、CR恒阻模式。

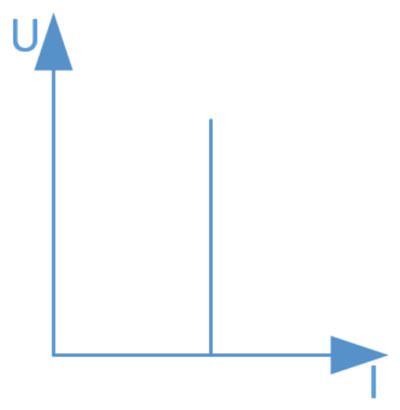

CC模式

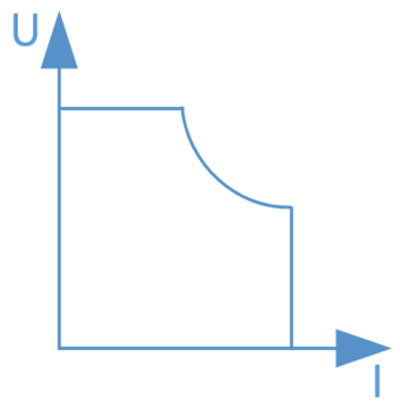

CP模式
CR模式
动态响应快
10%～90%负载上升/下降时间小于10ms。

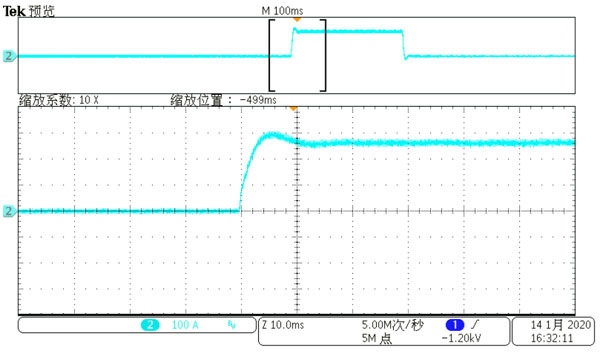

10%～90%负载上升时间

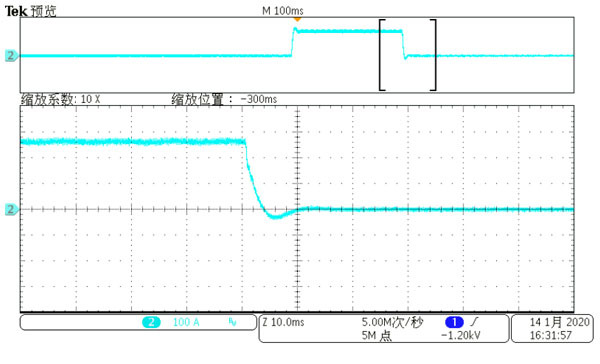

10%～90%负载下降时间
