FHPVD-1500系列双向可编程直流源

FHPVD-1500系列双向可编程直流源，提供稳定的直流输出，并具有强大的编程功能，通过阶跃、斜坡、保持三种状态模拟不同波形连续输出，满足多种行业的测试。通过触摸屏强大的软件功能，模拟多种光伏电池板输出特性，提供静态、动态I-V曲线、多峰曲线模拟多种工况下的输出曲线，满足光伏逆变器等的测试。

产品亮点

● 单机最大容量为1MW；

● 精确的模拟I-V曲线：采用Voc、Isc、填充因子等参数模拟I-V曲线，模拟点数大于4000点；

● 快速I-V曲线切换：两组I-V曲线能够快速切换（典型时间100ms），精确模拟动态曲线切换、阴影遮挡的快速变化特性；

● 具有强大的通用可编程功能；

● 同型号可多台并机，提升输出能力，便于容量升级；

关键性能

IV曲线模式

采用Voc、Isc、填充因子等参数模拟I-V曲线，亦可通过CSV格式的文件导入生成I-V曲线；可模拟单晶，多晶，非晶等多种太阳能电池特性；模拟点数大于4000点，能够精确的模拟I-V曲线静态特性。

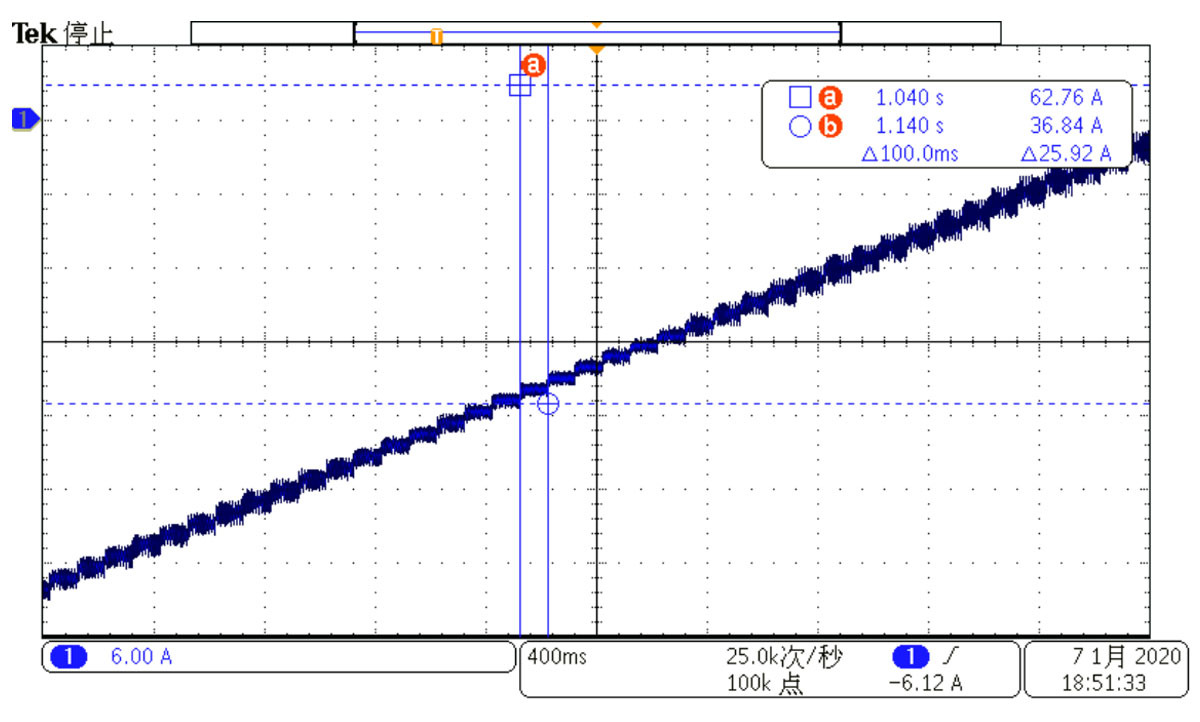

采用优化的通讯传输方式，两组I-V曲线能够迅速切换（典型时间100ms），精确模拟动态MPPT跟踪、局部阴影的快速变化特性。

曲线切换

内置EN50530、CGC/GF004关于静态、动态MPPT测试的标准曲线，可一键调用。模拟不同类型的光伏电池板的曲线库供用户调用，具备模拟晴天、阴天等不同气候条件下的全天候曲线簇。

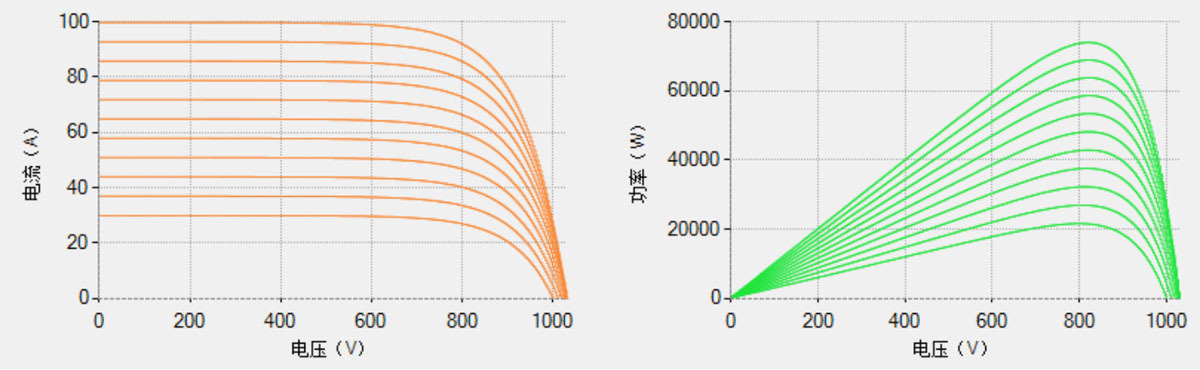

静态曲线

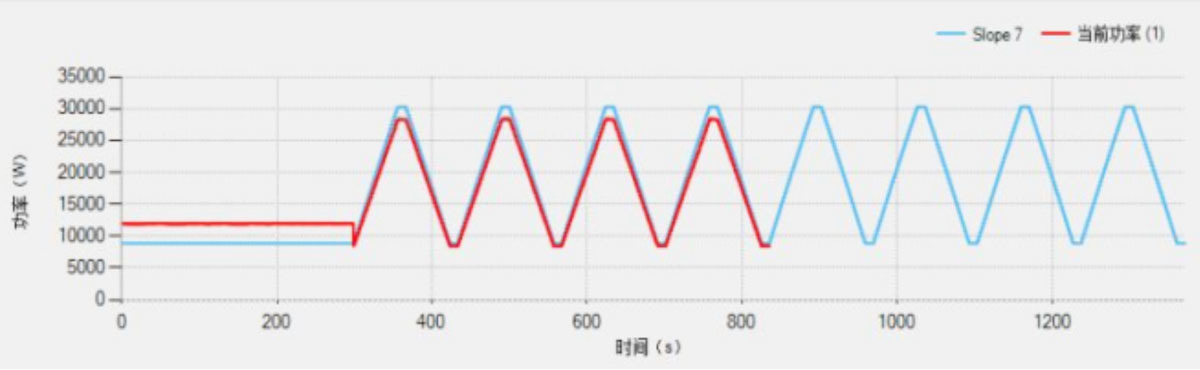

动态曲线

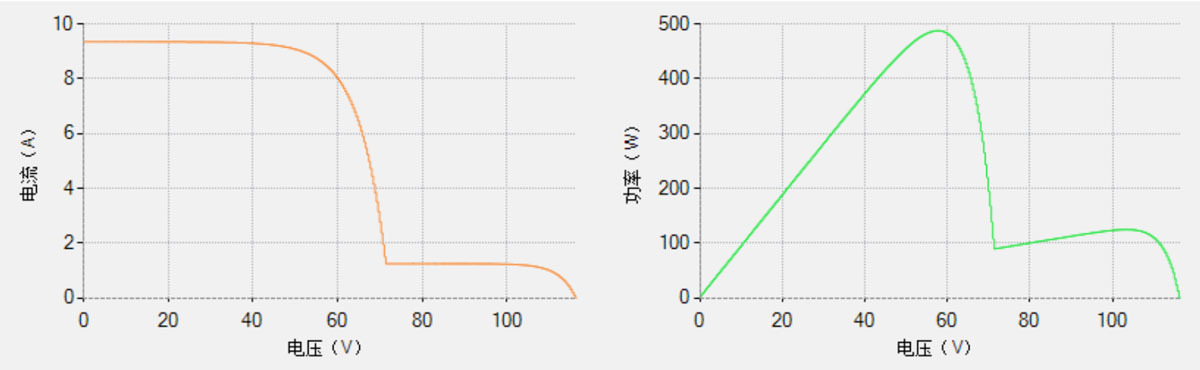

支持多峰I-V曲线，通过光伏电池板点阵模拟局部阴影遮挡的电池板特性（热斑效应）。

阴影遮挡

动态响应快

10%～90%负载上升/下降时间小于20ms。

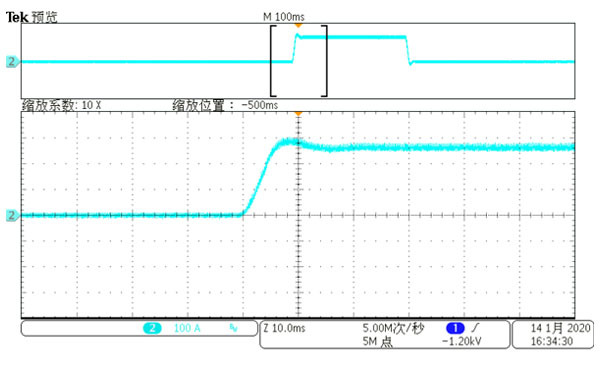

10%～90%负载上升时间

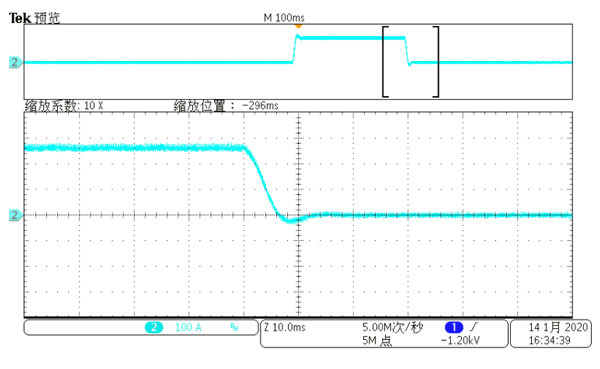

10%～90%负载下降时间

通用可编程

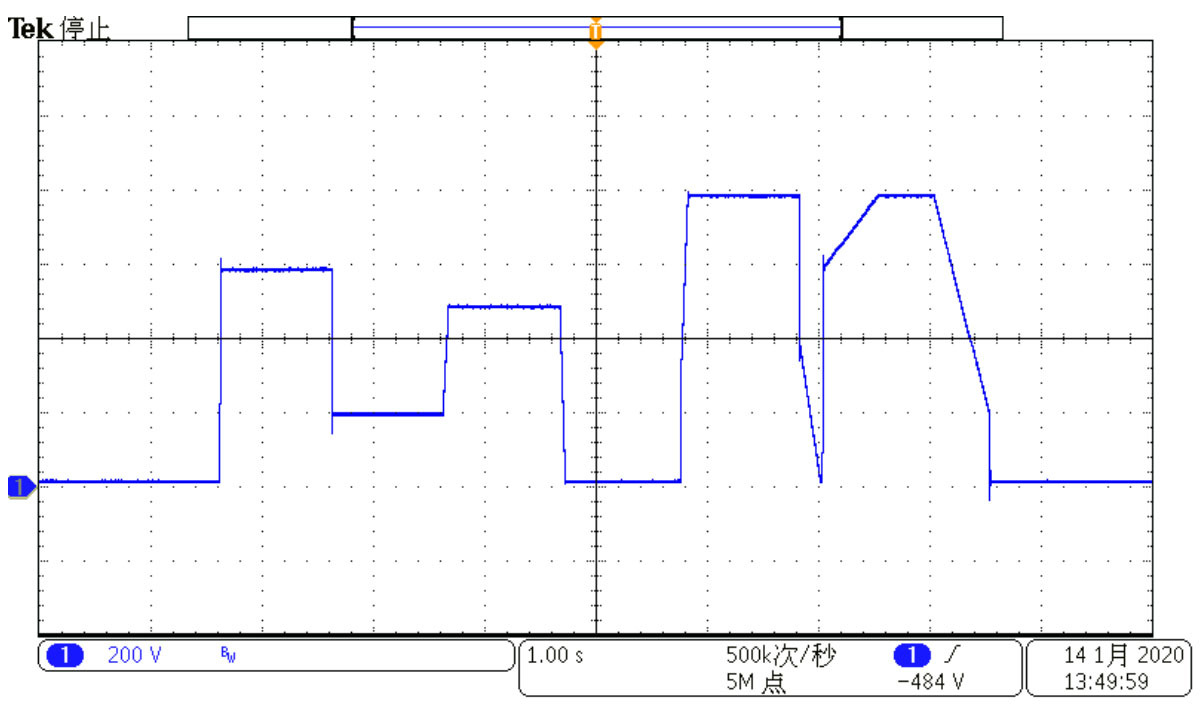

支持多达200个编程步数，且整个编程可循环999次。输出电压、电流、功率可根据客户需求进行编程输出，可通过阶跃、斜坡、保持三种状态及编程步数、变化时间、循环次数等，组合成多序列复杂的输出模式，满足复杂工况的测试，可应用于电压、电流、功率多种参数的编程测试。编程数据具有记忆功能并支持导入、导出。

技术规格表

基本参数
额定容量	150kW	300kW	500kW	750kW	1000kW
能量回馈	接收负载能量，可回馈至电网
隔离功能	输入、输出电气隔离
工作模式	恒电压、恒电流、恒功率、通用可编程、I-V曲线
并机功能	同型号可多台并机
输出参数
电压范围	50V-1500V
电压设定分辨率	0.1V
电压精度	±0.1%F.S.
额定电流	200A	400A	667A	1000A	1333A
电流设定分辨率	0.1A
电流精度	±0.2%F.S.
上升时间	≤20mS，负载电流从10%到90%变化
输出电压纹波	≤0.5%F.S.
负载调整率	±（0.1%+0.05%F.S.）
I-V曲线
开路电压设定范围	50V~1500V
短路电流设定范围	1A~Ie
模拟填充因子范围	0.5~0.95
光伏板类型选择	单晶、多晶、非晶、自定义
I-V 曲线更新率	典型时间100ms，具备曲线在线切换功能
IV曲线编辑	内置EN50530标准曲线，允许用户自定义编辑
单条曲线点数	4096点
曲线设定	1）可通过Voc、Isc、FF、Pm等参数自定义设置IV曲线；
	2）提供IV曲线数据库，提供的曲线条数≥100条；
	3）可模拟动态及静态两种工作模式；
	4）可模拟阴影遮挡情况下的I-V曲线；
	5）动态工作模式考虑温度变化、辐照度等环境影响，并可以连续输出不同环境下的IV曲线；
	6）内建EN50530动态I-V曲线测试程序；
	7）曲线软件界面可同时设定5%~100%的功率曲线。
显示参数
电压显示精度	±0.2%F.S.
电压显示分辨率	0.1V
电流显示精度	±0.2%F.S.
电流显示分辨率	0.1A
功率显示精度	±0.3% F.S.
功率显示分辨率	0.1kW
输入参数
接线方式	三相三线+PE
电压范围	380V×（1±15%）
频率范围	50Hz×（1±5%）
功率因数	≥0.99
谐波电流	≤3%
其他参数
效率	≥90%	≥92%
保护功能	输入过压/欠压/过频/欠频/缺相保护;输出过压/过流/过载保护，内部过温保护等
通讯接口	LAN/RS485
操控显示	10吋触屏操控，远程界面操控；显示电压、电流、功率，运行趋势图
数据导入导出	可通过USB对运行数据、运行参数进行导入、导出文档可直接在电脑上打开，方便二次处理
绝缘、耐压	10MΩ/DC500V；6000VDC/1min
噪音	≤ 70dB
工作温度	0℃～40℃
相对湿度	10%至90% RAH
海拔	≤ 1000m
尺寸（mm）宽×高×深	1600×2200×1200	2000×2200×1200	3000×2200×1200	4000×2200×1200	5400×2200×1000
重量（kg）	2800	3200	5200	8000	10000
