开关磁阻电机驱动系统
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
山东科汇电力自动化股份有限公司(简称:科汇股份,证券代码:688681)地处鲁中工业名城淄博,在济南、青岛、武汉、南通、深圳和英国伦敦设有子公司,在北京、上海、广州、成都、福州等十余个城市设有销售、服务中心。
科汇股份致力于电力自动化、电力电缆故障测试、智慧供电与储能以及磁阻电机技术的研发与产业化,拥有一支以徐丙垠教授为学术带头人,博士、硕士为主的专业研发团队,产学研氛围浓厚,科研环境优良。先后承担了多项国家863计划重大专项子课题、国家重点新产品计划和省自主创新成果转化重大专项等科技计划项目;获得国家技术发明二等奖1项、四等奖1项和省部级技术发明奖、科技进步奖16项,拥有形成核心技术及主营产品的国内外专利70余项。
科汇股份产品广泛应用于电力系统、铁路系统、厂矿企业和终端用户,遍布全国各地、出口30多个国家和地区。国内第一条1000kV特高压输电线路、第一条±800kV直流输电线路和阿根廷国家电网公司输电线路故障行波测距工程;国家电网第一批配电自动化试点城市杭州、厦门配电终端工程;国内第一条时速250km客运专线“合宁铁路”电力远动工程;国内外单机功率最大的630kW开关磁阻电机驱动系统(2022年)应用于8000吨电动螺旋压力机工程等典型案例,获得用户一致好评。
开启新时代,踏上新征程。秉承“以人为本、用户至上、不断改进、持续发展”的经营理念,坚守“科创筑梦、汇才兴业”的初心,持续为用户奉献智能电网与电气驱动创新解决方案。
产品图片

RL系列纺织机械开关磁阻电机驱动系统
产品简介
开关磁阻电机驱动系统因其独特的结构和控制原理,起动转矩可达额定转矩五倍以上,应用于纺织机械可简化传动链,实现直驱,增强织造工艺,降低能耗。

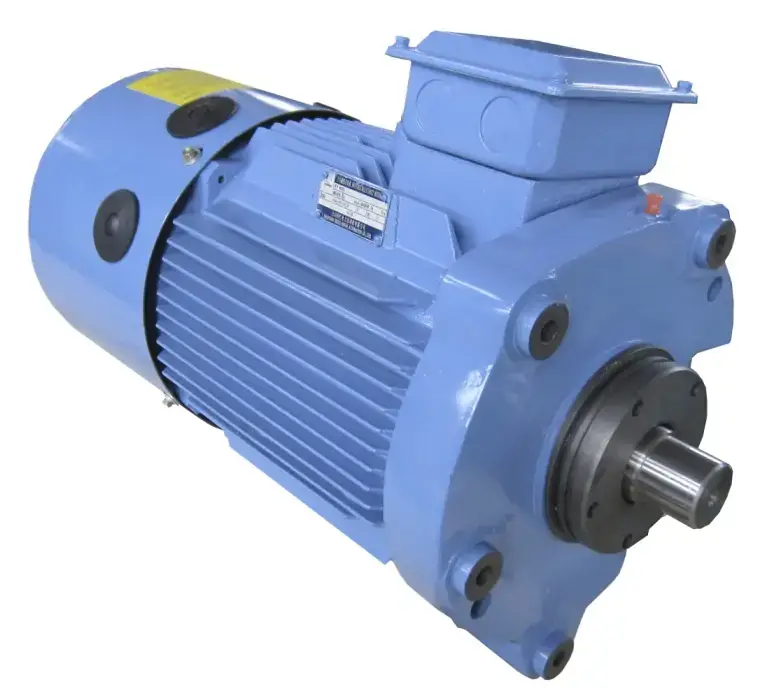

纺织机械用开关磁阻电机

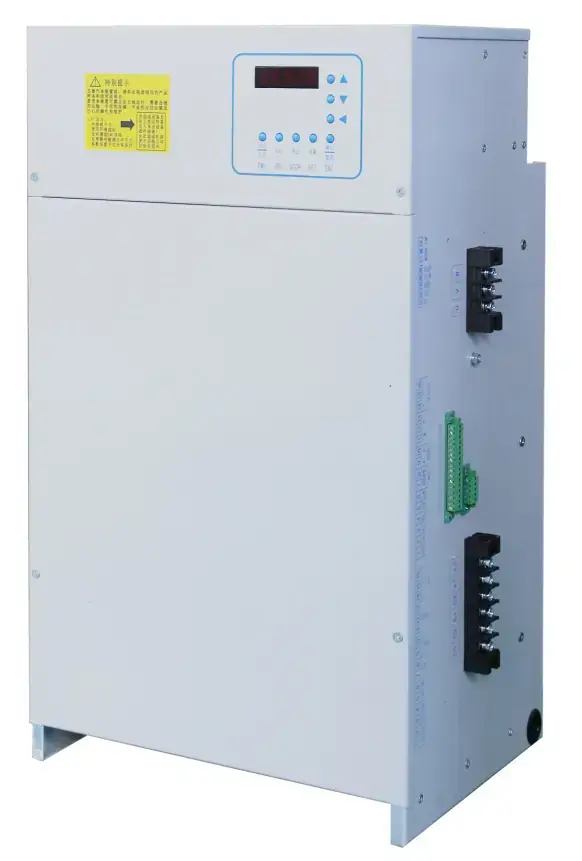

纺织机械用开关磁阻电机控制器
主要功能
开关磁阻电机驱动系统应用于纺织机械可实现直驱,消除因织机起停引起的痕迹,避免纺织机械起停中产生织物“稀密档”现象,同时还可实现变速织造等增强型织造工艺。
技术特点
q 可省去传统的离合器,电机和主轴直接连接,传动链短,整机节能效果明显。
q 开关磁阻电机可低速运转,实现寻纬和倒车功能,无需单独安装寻纬电机。
q 开关磁阻电机动态响应快,可以轻松实现变速织造,优化织机性能。
q 控制器接口丰富,易于和不同织机的主控结合,通用性更高。
q 支持旋转变压器和各种编码器接口,可实现更高精度或特殊应用的控制。
q 简化织机机械结构,降低后期维护量。
技术指标
项目 | 指标 | |
电源输入 | 电压 | AC380V、AC415V |
频率 | 50Hz或60Hz | |
功能参数 | 额定功率 | 4~45kW |
转速 | 1000r/min、1500r/min、2000r/min | |
转速设定 | 通讯设定 | |
起停控制 | 开关量控制 | |
转速精度 | ≤0.1% | |
转速变化率 | ≤1% | |
PID | 内置转速及反馈PID控制,参数可设 | |
正反转 | ≥1000次/小时 | |
通讯口 | RS232、RS485、CAN | |
输入输出接口 | 6路开关量输入,2路开关量输出,3路模拟量输入,可扩展 | |
保护功能 | 具有短路、过流、过载、堵转、过热、过压、欠压及超速等保护 | |
显示 | 面板:转速显示,参数显示,故障代码显示,运行数据显示等。 | |
使用环境 | 使用场合 | 纺织机械 |
海拔高度 | 不超过1000米,超过1000米降额使用 | |
工作环境温度 | -25℃~+40℃ | |
工作环境湿度 | 不超过90%(20℃),无凝露 | |
振动 | 小于5m/s | |
工作制 | S1(连续工作制) | |
结构 | 冷却方式 | 控制器:自然冷却;电机:封闭式外表自扇风冷 |
防护等级 | 控制器:IP20;电机:IP54 | |
绝缘等级 | 电机:180(H) |
典型应用
q 纺织机械开关磁阻电机驱动系统
技术指标
项目 | 指标 | |
电源输入 | 电压 | AC380V、AC415V |
频率 | 50Hz或60Hz | |
功能参数 | 额定功率 | 4~45kW |
转速 | 1000r/min、1500r/min、2000r/min | |
转速设定 | 通讯设定 | |
起停控制 | 开关量控制 | |
转速精度 | ≤0.1% | |
转速变化率 | ≤1% | |
PID | 内置转速及反馈PID控制,参数可设 | |
正反转 | ≥1000次/小时 | |
通讯口 | RS232、RS485、CAN | |
输入输出接口 | 6路开关量输入,2路开关量输出,3路模拟量输入,可扩展 | |
保护功能 | 具有短路、过流、过载、堵转、过热、过压、欠压及超速等保护 | |
显示 | 面板:转速显示,参数显示,故障代码显示,运行数据显示等。 | |
使用环境 | 使用场合 | 纺织机械 |
海拔高度 | 不超过1000米,超过1000米降额使用 | |
工作环境温度 | -25℃~+40℃ | |
工作环境湿度 | 不超过90%(20℃),无凝露 | |
振动 | 小于5m/s | |
工作制 | S1(连续工作制) | |
结构 | 冷却方式 | 控制器:自然冷却;电机:封闭式外表自扇风冷 |
防护等级 | 控制器:IP20;电机:IP54 | |
绝缘等级 | 电机:180(H) |
