GGD型低压固定式开关柜

概述

       GGD型低压固定式开关柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压为380V,额定工作电流至3150A的配电系统中,作为动力、照明及配电设备的电能转换、分配与控制之用。

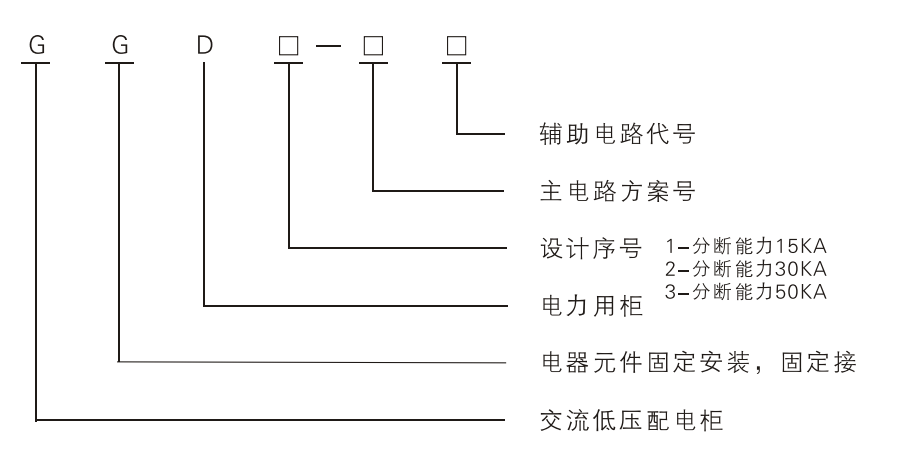

型号含义


使用环境条件

1、周围空气温度不高于+40°C,不低于-5°C。

2、户内安装使用,海拔高度不超过2000m。

3、周围空气相对湿度在最高温度为+40°C时不超过50%,较低温度时允许有较大的相对湿度(如20°C时为90%),应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、设备安装时与垂直面的倾斜度不超过5度。

5、设备应安装在无剧烈震动和冲击的地方,以及不足以使电气元件受到腐蚀的地方。

说明:用户有特殊要求时,可与我公司协商解决。


主要技术参数


性能特点

1、GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配件由型钢定点生产厂配套供货,以保证柜体的精度和质量。

2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升。通过上端的槽孔排出,而冷风不断地由下端的槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热目的。

3、GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。

4、柜门用专轴式活动较链与构架相连,安装、拆卸方便。

5、装有电器元件的仪表门用多股软铜线与构架相连,柜内的安装件与构架间用滚花镖钉连接,整柜构成完整的接地保护电路。

6、柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。

7、柜体面板采用喷塑工艺,附着力强,质感好,整柜呈亚光色调,避免了眩光效应,给值班人员创造了较舒适的视觉环境。

8、柜体的防护等级为IP30,用户也可根据环境的要求在IP20~IP40之间选择。
