國電南瑞(香港)有限公司(上海一保电力科技有限公司)致力于智能电器与电力自动化系统产品研发、生产、集成及服务于一体的，包括电力系统自动化设备与系统，配电自动化设备与系统，铁路电力自动化设备与系统的研究、开发、生产和销售，为电力系统及其他行业（例如石化、铁路、煤炭、冶金等）的电力自动化需求提供产品服务。公司集中了一批国内具有丰富经验的、成熟的、高素质的电力自动化系统研发、生产、服务的高科技人才，并通过不断的技术创新提供安全、可靠的电力自动化系统产品。

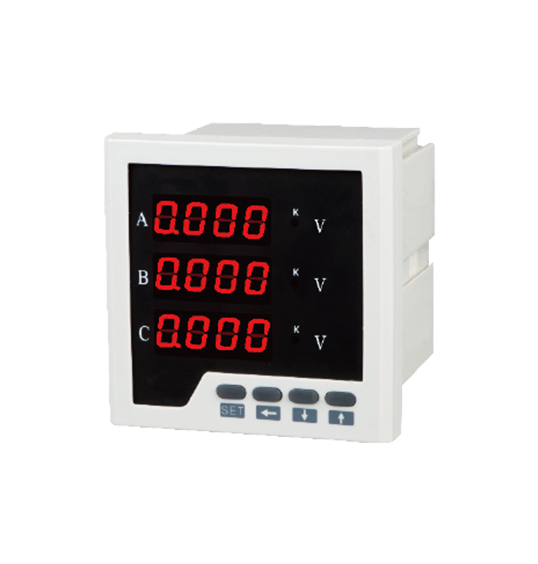

产品图片

EB194U 三相电压系列数显电测表

K系列数显电测表适用于电力电网,自动化控制系统中。可与互感器、分压器、分流器，电量变送器等配套使用对电网中的电压、电流功率、功率因数、频率等电量参数进行测量，电流变比CT，电压倍率PT可通过面板薄膜按键自由设定。可选一路报警输出，对被测量参数实现上下限监控。一路模拟量输出，三相电流电压可选三路模拟量输出RS-485数字接口，采用标准MODBUS-RTU协议。该系列产品具有精度高、隔离性强、性能稳定、抗振动等优点，可直接替代原有的指针式仪表，产品符合GB/T13978-1992。

产品展示

Product display


型号列表

外形尺寸

型号

开孔尺寸

深度

120*120

EB194U-2K4

111*111

85

96*96

EB194U-9K4

91*91

85

80*80

EB194U-8K4

76*76

85

72*72

EB194U-7K4

68*68

85



产品特点

◆ 采用高可靠性工业级DSP，数据采集速度快，测量精度高，运算处理速度快。

◆ 强大的数据采集和处理功能，可实现对各种电量参数的测量。

◆ 体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装。

◆ 接线方便灵活，三相三线制、三相四线制仪表通用。

◆ 带RS-485数字接口，采用标准MODBUS-RTU协议。

◆ 可选一路报警输出，对被测量参数实现上下限监控。

◆ 可带一路模拟量输出，三相电流电压可选三路模拟量输出，可选择被测量的变送输出，输出为DC4~20mA，DC0-5V，0~12~20mA等可选。

◆ 四位LED数码实时显示，仪表可通过显示面板按键设定显示值。

◆ 标准CT输入,标准PT输入或直接输入。

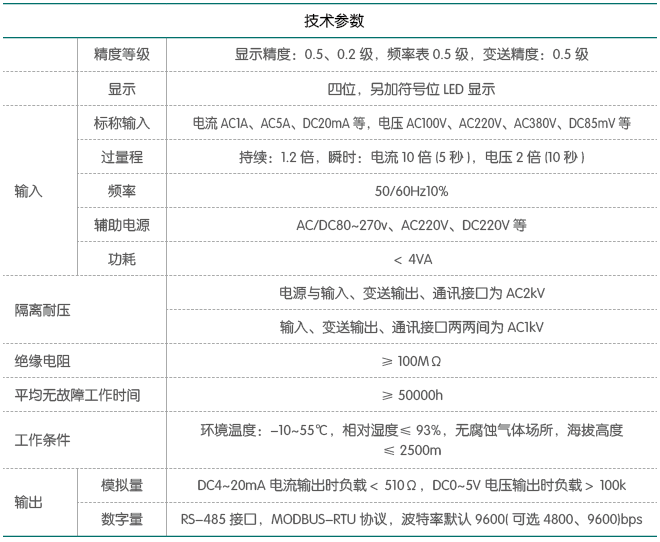

主要功能



型号含义



①  企业代号

②  功能代号：I-电流     U-电压           P-有功功率        Q-无功功率

                       F-频率    H-功率因数    DI-直流电流       DU-直流电压

③  辅助代号,表示仪表外型


④  辅助代号，表示显示方式：1—单排显示   4—三排显示

⑤  选配代号：C-RS485     J-上下限报警   M-模拟量输出

说明：1、举例1:三相电流表 EB96-I-9K4       举例2:三相功率因数表 EB96-H-9K1

          2、由于数显仪表型号纵多，功能却相同，如有不明可电话咨询。

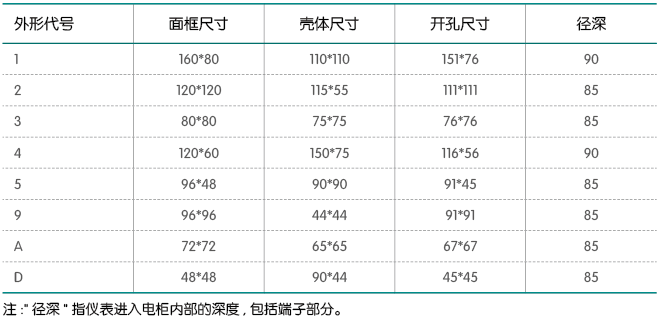

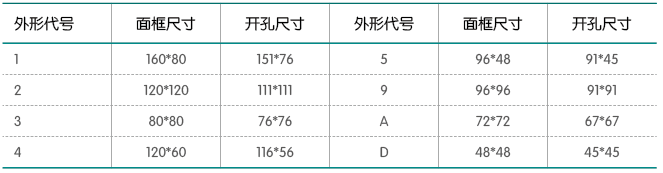

外形及开孔尺寸


订货范例

例1

型号:  EB96-I-9K4/C(三相电流表带RS485)

工作电源:  AC220V或AC/DC80-265V   输入CT:   100/5A    接线方式:  三相四线(3P4L)


例2

型号:  EB96-U-9K1/J(单相电压表带报警)

工作电源:  AC220V或AC/DC80-265V   输入CT:   AC0-450V    接线方式:  单相


例3

型号:  EB96-P-9K1/M(三相有功功率表带模拟量输出)

工作电源:  AC220V或AC/DC80-265V   输入CT:200/5A   输入PT:AC10/0.1KV    接线方式:三相三线

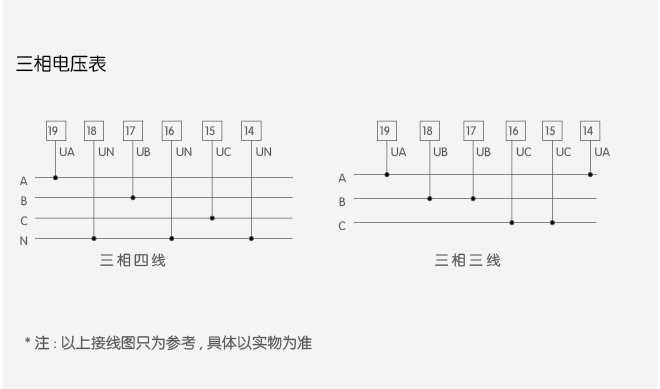

仪表接线图
