EB194I 单相电流系列数显电测表

联系人：胡海军

联系电话：0213120****

企业：上海一保电力科技有限公司

企业地址上海市

详细地址上海市奉贤区海湾旅游区莘奉公路4964号104室

厂家信息
产品信息

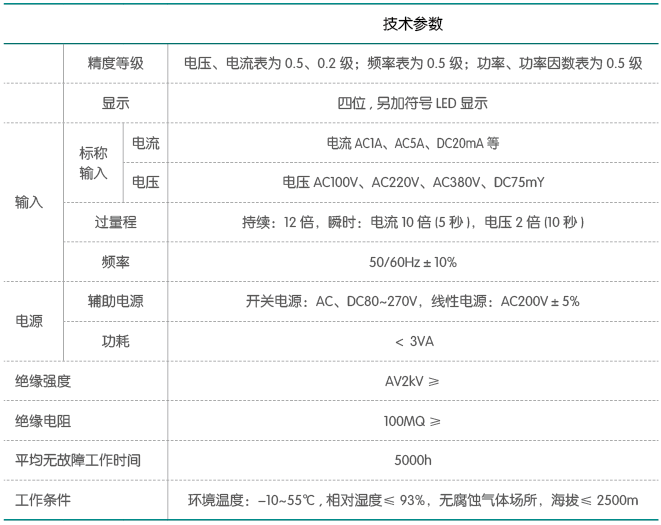

规格参数
技术文档

國電南瑞(香港)有限公司(上海一保电力科技有限公司)致力于智能电器与电力自动化系统产品研发、生产、集成及服务于一体的，包括电力系统自动化设备与系统，配电自动化设备与系统，铁路电力自动化设备与系统的研究、开发、生产和销售，为电力系统及其他行业（例如石化、铁路、煤炭、冶金等）的电力自动化需求提供产品服务。公司集中了一批国内具有丰富经验的、成熟的、高素质的电力自动化系统研发、生产、服务的高科技人才，并通过不断的技术创新提供安全、可靠的电力自动化系统产品。

产品图片

EB194I 单相电流系列数显电测表

X系列数显电测表适用于电力电网,自动化控制系统中。可与互感器、分压器、分流器,电量变送器等配套使用对电网中的电压、电流,功率、功率因数、频率等电量参数进行测量,电流变比CT,电压倍率PT可通过面板薄膜按键自由设定。该系列产品具有精度高,隔离性强,性能稳定,抗振动等优点,可直接替代原有的指针式仪表,产品符合GB/T13978-1992。

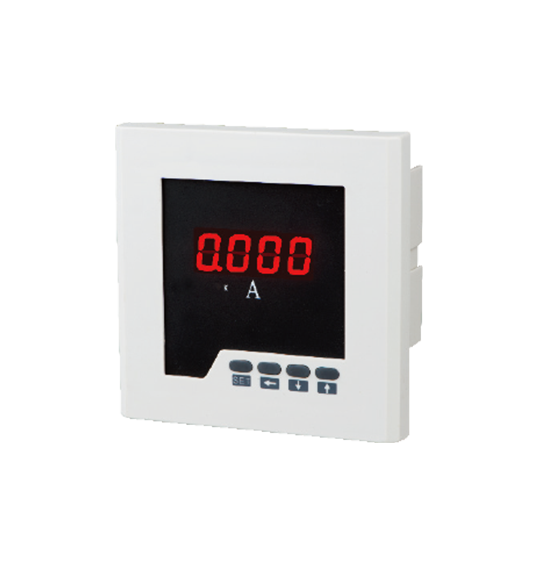

产品展示

Product display

型号列表

外形尺寸	型号	开孔尺寸	深度
120*120	EB194I-2KA	111*111	85
96*96	EB194I-9KA	91*91	85
80*80	EB194I-8KA	76*76	85
72*72	EB194I-7KA	68*68	85

产品特点

◆ 采用高可靠性工业级DSP，数据采集速度快，测量精度高，运算处理速度快。

◆ 强大的数据采集和处理功能，可实现对各种电量参数的测量。

◆ 体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装。

◆ 接线方便灵活，三相三线制、三相四线制仪表通用。

◆ 四位LED数码实时显示，仪表可通过显示面板按键设定显示值。

◆ 标准CT输入,标准PT输入或直接输入。

主要功能

型号含义

① 企业代号

② 功能代号：I-电流 U-电压 P-有功功率 Q-无功功率

F-频率 H-功率因数 DI-直流电流 DU-直流电压

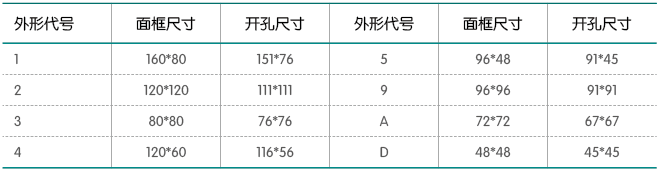

③ 辅助代号,表示仪表外型

④ 辅助代号，表示显示方式：1—单排显示 4—三排显示

说明：1、举例1:三相电流表 EB96-I-9K4 举例2:三相功率因数表 EB96-H-9K1

2、由于数显仪表型号纵多，功能却相同，如有不明可电话咨询。

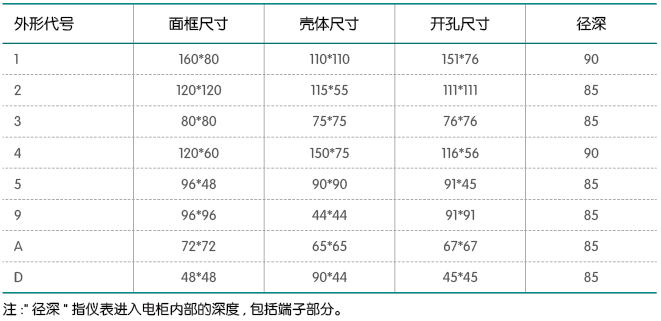

外形及开孔尺寸

订货范例

例1

型号: EB96-I-9K4/C(三相电流表带RS485)

工作电源: AC220V或AC/DC80-265V 输入CT: 100/5A 接线方式: 三相四线(3P4L)

例2

型号: EB96-U-9K1/J(单相电压表带报警)

工作电源: AC220V或AC/DC80-265V 输入CT: AC0-450V 接线方式: 单相

例3

型号: EB96-P-9K1/M(三相有功功率表带模拟量输出)

工作电源: AC220V或AC/DC80-265V 输入CT:200/5A 输入PT:AC10/0.1KV 接线方式:三相三线

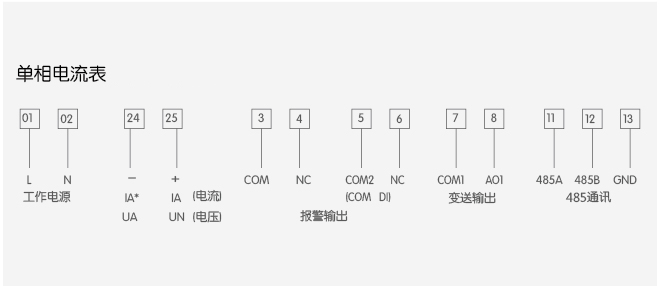

仪表接线图
