EB194E系列多功能数码电力仪表（LED）

联系人：胡海军
联系电话：0213120****
企业地址上海市
详细地址上海市奉贤区海湾旅游区莘奉公路4964号104室
  • 厂家信息
  • 产品信息

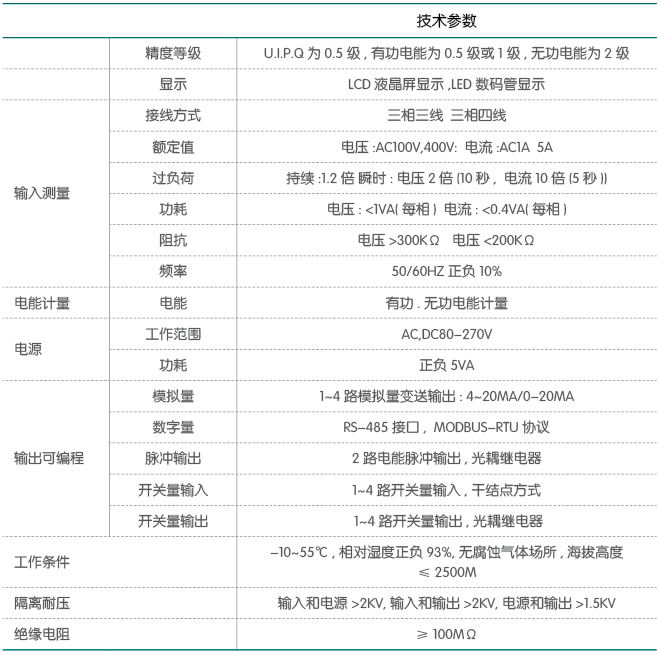

  • 规格参数
  • 技术文档
國電南瑞(香港)有限公司(上海一保电力科技有限公司)致力于智能电器与电力自动化系统产品研发、生产、集成及服务于一体的，包括电力系统自动化设备与系统，配电自动化设备与系统，铁路电力自动化设备与系统的研究、开发、生产和销售，为电力系统及其他行业（例如石化、铁路、煤炭、冶金等）的电力自动化需求提供产品服务。公司集中了一批国内具有丰富经验的、成熟的、高素质的电力自动化系统研发、生产、服务的高科技人才，并通过不断的技术创新提供安全、可靠的电力自动化系统产品。

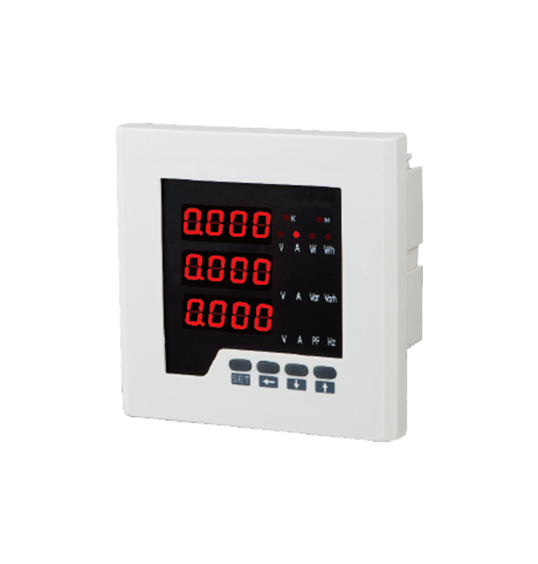

产品图片

EB194E系列多功能数码电力仪表（LED）

Z系列网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、需量、可进行远端控制、越限报警、并且有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可远程控设备。所有的数据都可以通过RS-485通讯口用MODBUS协议读出，开关量输入DI可用于监视开关的状态。Z系列仪表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。

产品展示

Product display


型号列表

外形尺寸

型号

开孔尺寸

深度

120*120

EB194E-2S4

111*111

85

96*96

EB194E-9S4

91*91

85

80*80

EB194E-8S4

76*76

85

72*72

EB194E-7S4

68*68

85


产品特点

◆ 测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能；

◆ 采用高可靠性工业级DSP，数据采集速度快，测量精度高，运算处理速度快；

◆ 强大的数据采集和处理功能，可实实现一个回路全电气量的测量；

◆ 体积小，安装方便，采用自锁面板式安装机构，无需螺丝固定即可安装；

◆ 接线方便灵活，三相三线制、三相四线制可通过面板编程设置；

◆ 可选配1路RS485通讯口(ModBus通信协议)，与其他设备进行联网通信；

◆ 可选配1~4路4~20mA的模拟量输出和1~4路开关量输入输出。



主要功能



型号含义


①  企业代号

②  功能代号：Z-网络多功能电力仪表

③  辅助代号,表示仪表外型



④  显示方式：Y-LCD(液晶显示)     4-LED(数码管显示)

⑤  辅助功能：K1-一路开关量  K2-二路开关量  K3-三路开关量  K4-四路开关量

⑥  辅助功能：M1-一路模拟量  M2-二路模拟量输出  M3-三路模拟量输出  M4-四路模拟量输出

说明：1、举例1:三相网格多功能表 EBZ-9SY/K4     举例2:三相网络电力仪表 EBZ-9S4/M4

           2、由于数显仪表型号纵多，功能却相同，如有不明可电话咨询。

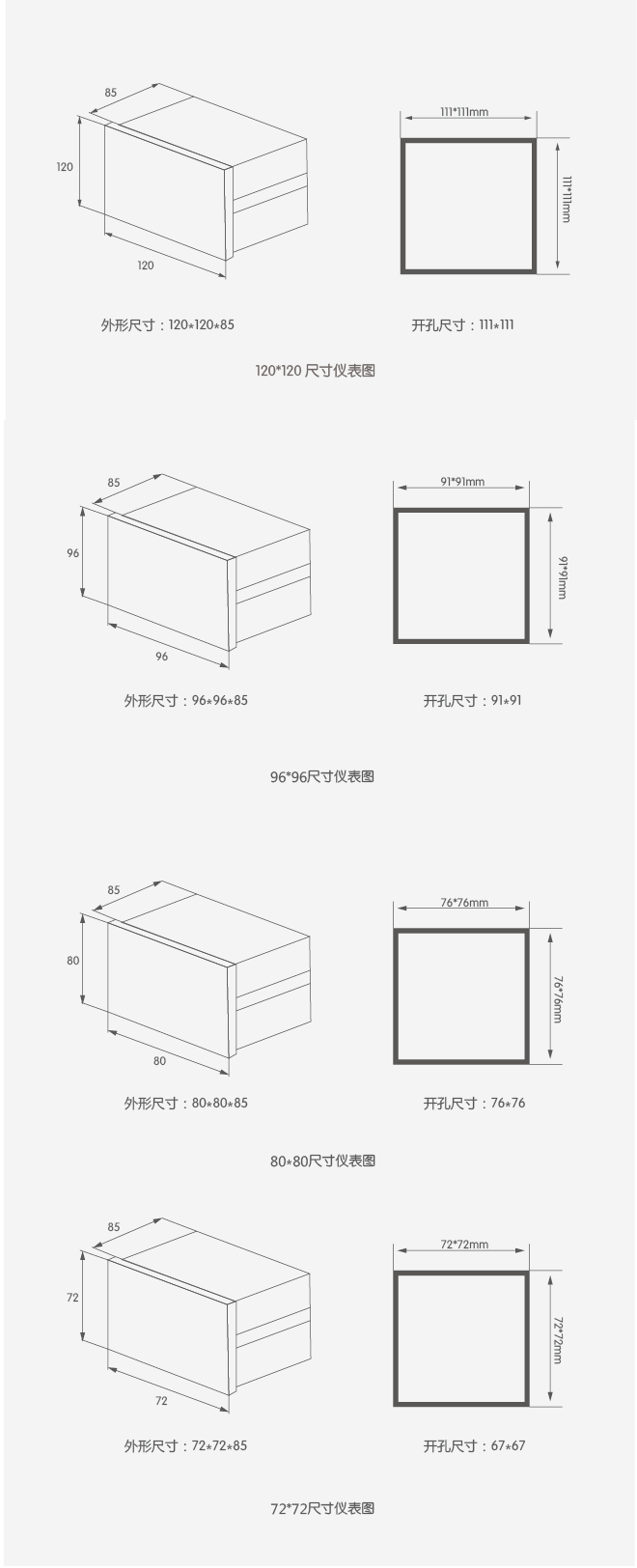

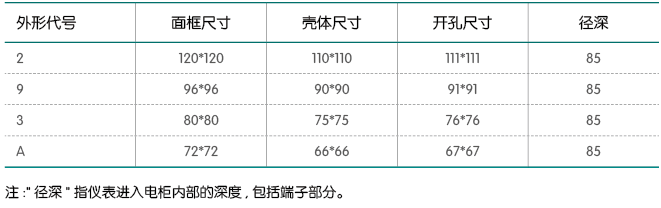

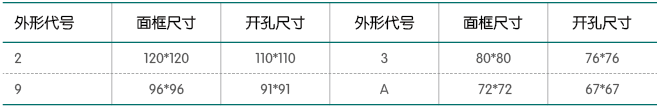

外形及开孔尺寸

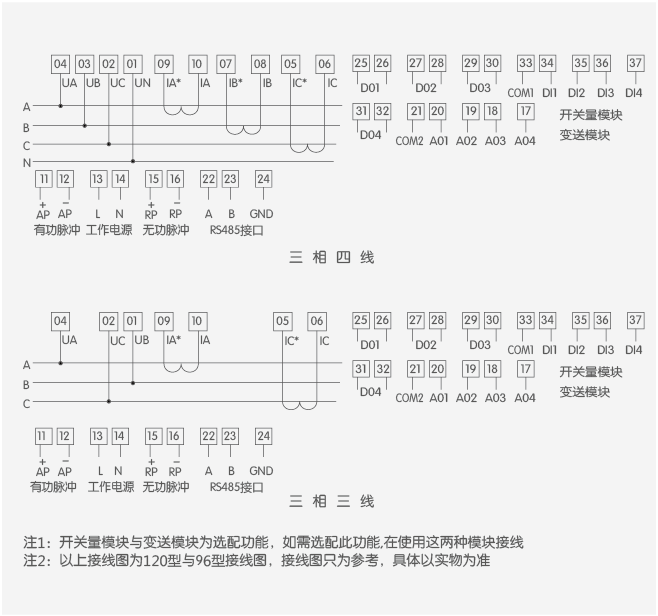

仪表接线图



订货范例

例1

型号：EB96-Z-9S4/M4(三相网络多功能电力仪表)

工作电源：AC220V或AC/DC80-265V      输入CT : 100/5A       输入PT : AC380V       接线方式：三相四线


例2

型号：EB96-Z-9SY/K4(三相网络多功能电力仪表)

工作电源：AC220V或AC/DC80-265V     输入CT : 200/5A      输入PT : AC10/0.1KV    接线方式：三相三线


例3

型号：EB96-Z-2S4/M2(三相网络多功能电力仪表)

工作电源：AC220V或AC/DC80-265V      输入CT : 300/5A       输入PT : AC380V      接线方式：三相四线
