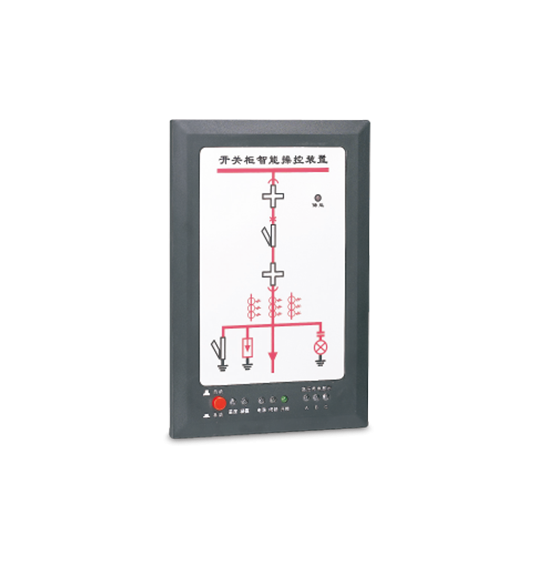

RCSH-971S开关状态指示仪
RCSH-971S系列开关状态指示仪根据当前中压系统开关柜技术发展而开发设计的一款新型的多功能、智能化动态模拟指示装置。它集一次回路模拟、开关状态、断路器位置、接地闸刀位置、弹簧储能状态等多功能干一体，这些指示功能可分可合，用户可以根据需要选择。只要指定不同的订货型号并提供一次方案图即可。
该产品以一体化布局配套于开关柜，将简化开关柜面板结构设计，美化开关柜面板布局，完善开关状态的指示功能和安全性能。
产品展示
Product display
产品特点
◆ 使用环境：-10℃～50℃，<95%RH；
◆ 存储环境：-40℃~80℃，<95%RH；
◆ 抗电强度：外壳与端子之间>AG2000V；
◆ 绝缘性能：外壳与端子之间>100M；
◆ 模拟显示部分：工作电源：DC110V DG220V AG220V(由用户订货时选择)，工作电流：<30mA；
◆ 隔离开关指示：常态时,“V”形数码管绿色模拟条发光；隔离开关闭合时,“V”形数码管红色模拟条发光；
◆ 断路器状态指示：断路器分、合闸，无源触点输入；隔离开关闭合时,“V”形数码管红色模拟条发光；断路器合闸时，合闸触点闭合,“V”形数码管红色模拟条发光；断路器分闸时，分闸触点闭合,“V”形数码管绿色模拟条发光；
◆ 工作位置指示：无源触点输入；工作位置触点闭合时“十”形数码管红色垂直模拟条发光，指示断路器处于工作位置；试验位置触点闭合时,“十”形数码管绿色水平模拟条发光，指示断路器处于试验位置，断电时红、绿发光条均不亮指示断电状态；
◆ 接地闸刀位置指示：无源触点输入闭合,“V”形数码管红色模拟条发光，表示接地合闸；无源触点输入断开,“V”形数码管绿色模拟条发光，表示接地断开；
◆ 弹簧储能指示：无源触点输入闭合，红色弹簧符号亮，表示已储能；无源触点输入断开，绿色弹簧符号亮，表示未储能。

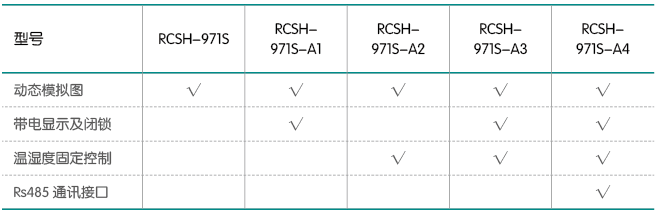

产品选型表

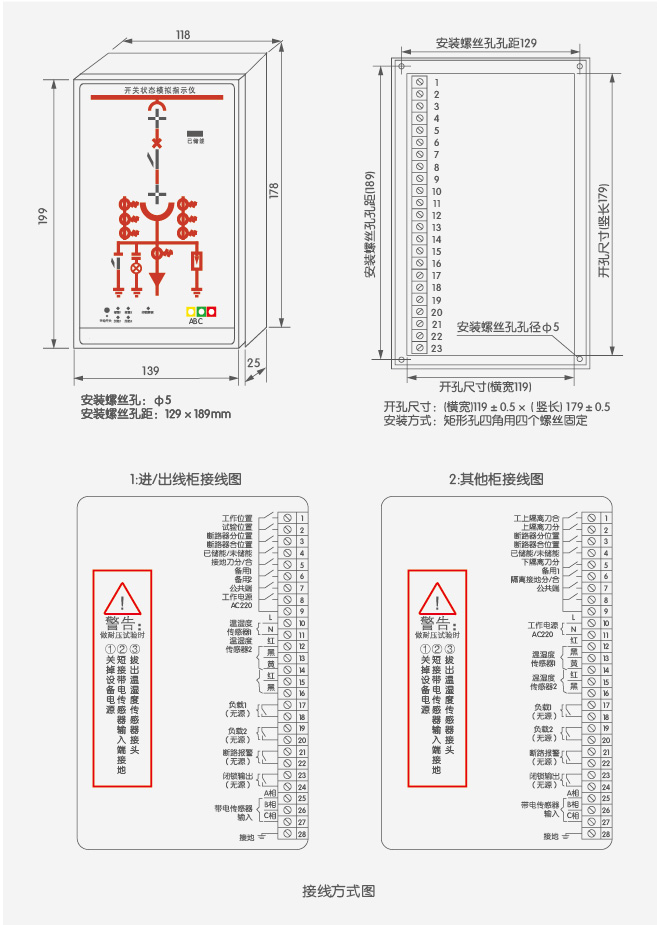

外形及安装尺寸(mm)
