RCSH900E-DR电容器保护装置
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
國電南瑞(香港)有限公司(上海一保电力科技有限公司)致力于智能电器与电力自动化系统产品研发、生产、集成及服务于一体的，包括电力系统自动化设备与系统，配电自动化设备与系统，铁路电力自动化设备与系统的研究、开发、生产和销售，为电力系统及其他行业（例如石化、铁路、煤炭、冶金等）的电力自动化需求提供产品服务。公司集中了一批国内具有丰富经验的、成熟的、高素质的电力自动化系统研发、生产、服务的高科技人才，并通过不断的技术创新提供安全、可靠的电力自动化系统产品。
产品图片

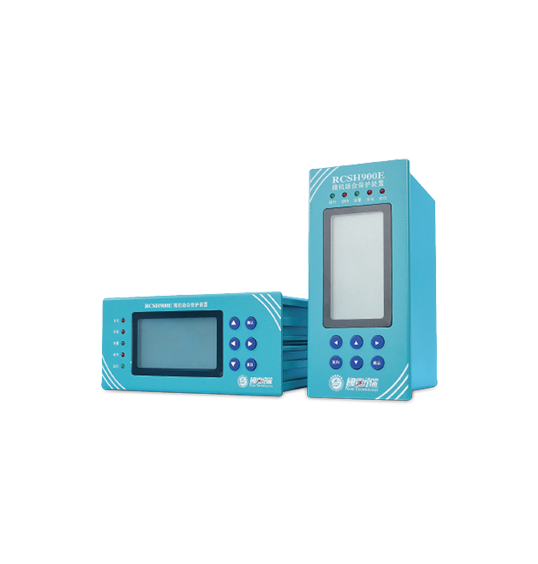

RCSH900E-DR电容器保护装置
RCSH900E-DR电容器保护装置适用于35kV及以下电压等级的不接地系统、经电阻接地系统中所装设的单Y、双Y、△接线的并联电容器组的综合保护、测量与控制。可安装于固体柜、充气柜或箱变等小型环网柜体中。
产品展示
Product display
技术指标
◆ 交流额定电流：5A或1A（订货时注明）；
◆ 交流额定电压：57.7V或100V（订货时注明）；
◆ 工作频率：50HZ；
◆ 工作电源：AC/DC85-265V；
◆ 开入电源：内部24V；
◆ 电流测量精度：0.5级；
◆ 电压测量精度：0.5级；
◆ 保护动作出口时间：1.5倍定值保护动作时间不大于35ms；
◆ 开出节点：持续接通AC/DC220V，5A电流（纯阻性负载）。
测控功能
◆ 遥测量：电压、电流、有功功率、无功功率、功率因数等，可通过设置显示一次值或二次值；
◆ 遥信量：装置有8路遥信开入量；
◆ 事件记录：装置可记录64个包括开入量变位、装置自检、保护动作等事件，掉电不丢失；
◆ 遥控：装置可通过远程后台进行遥控分合闸及保护定值远方召唤和修改。
保护功能
◆ 两段式相间过流保护
◆ 零序过流保护
◆ 不平衡零序过流保护
◆ 零序过压保护
◆ 不平衡零序过压保护
◆ 过压保护
◆ 失压保护
◆ PT断线监视
通信功能
◆ 可选择经磁隔离的高速标准RS485接口或经磁隔离的高速标准CAN2.0B接口（两者二选一，订货时说明）；
◆ RS485接口通信规约为IEC 60870-103通信协议；
◆ CAN2.0B接口通信规约为IEC 60870-104协议。
RCSH900E-DR电容器保护装置典型接线图
